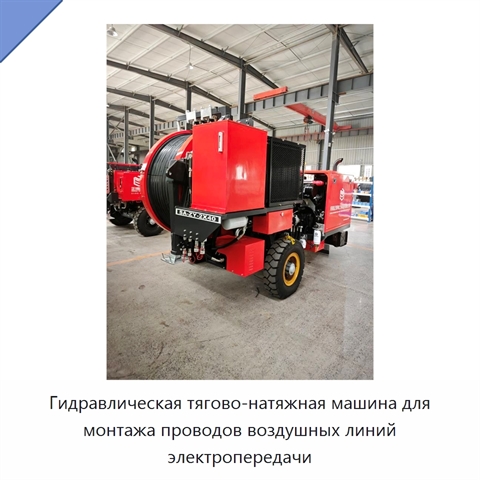

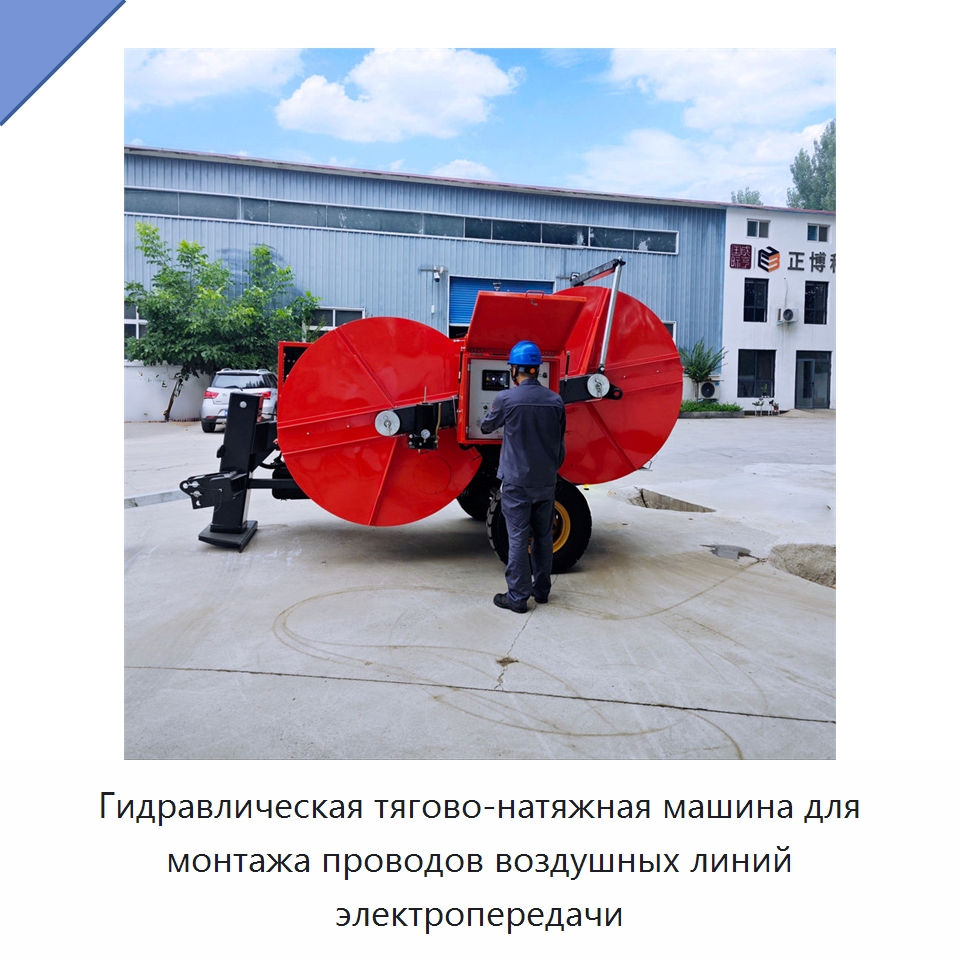

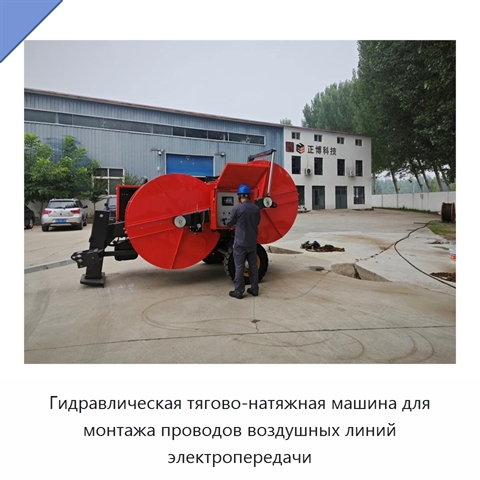

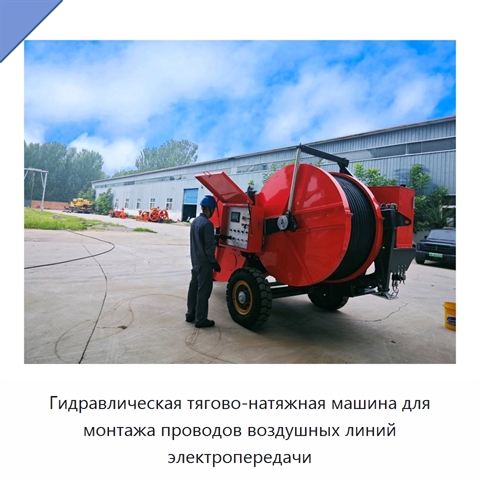

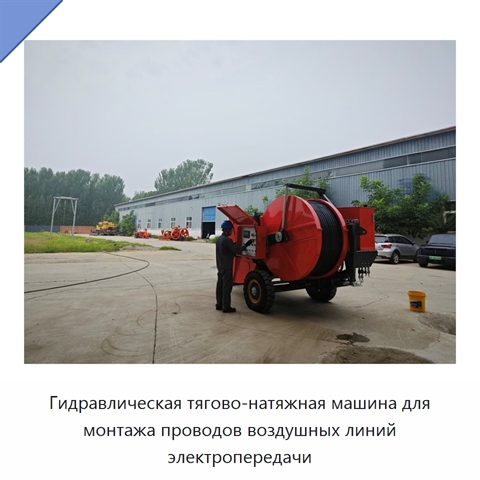

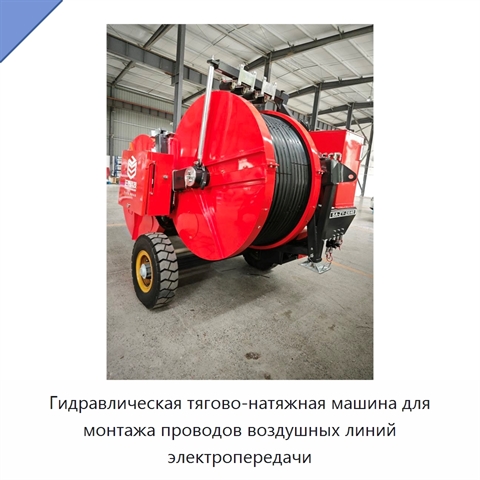

Гидравлическая тягово-натяжная машина для монтажа проводов воздушных линий электропередачи

Гидравлическая тягово-натяжная машина служит для размотки с барабана или протягивания под заданным натяжением проводов, грозотросов, оптических кабелей и тяговых канатов при натяжном монтаже воздушных линий электропередачи. Машина может одновременно раскладывать или тянуть один либо несколько проводов; усилие для каждого провода регулируется отдельно и контролируется по манометру. Максимальное периодическое усилие натяжения составляет 2×45 кН или 1×90 кН, а максимальное непрерывное усилие — 2×40 кН или 1×80 кН при соответствующей скорости 2.5 км/ч. Максимальная скорость непрерывной размотки равна 5 км/ч при усилии 2×20 кН или 1×40 кН. Максимальное усилие обратной тяги составляет 40 кН, максимальная скорость непрерывного протягивания — 5 км/ч. Диаметр натяжного колеса равен 1500 мм, допустимый максимальный диаметр провода — 40 мм. Машина оснащена встроенными электромеханической и гидравлической системами, а также двухконтурной гидравлической трансмиссией. Мокрый тормоз с фрикционными дисками встроен в планетарный редуктор; применяются пружинное торможение и гидравлическое растормаживание. Гидравлические фильтры снабжены перепускными клапанами, предусмотрена автоматическая защита при потере давления. Имеются функции задания и сохранения настроек, защиты от перегрузки и предварительной регулировки натяжения. Электрическая система работает при напряжении 24 В. Масса машины составляет 5350 кг, габаритные размеры Д×Ш×В — 4520×2200×2550 мм.

Наименование производителя

SA-ZY-2X40 Overhead Line Transmission Stringing Cable Stringing Puller Tensioner
