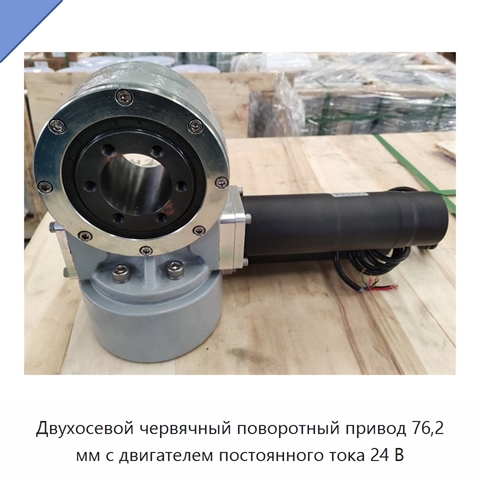

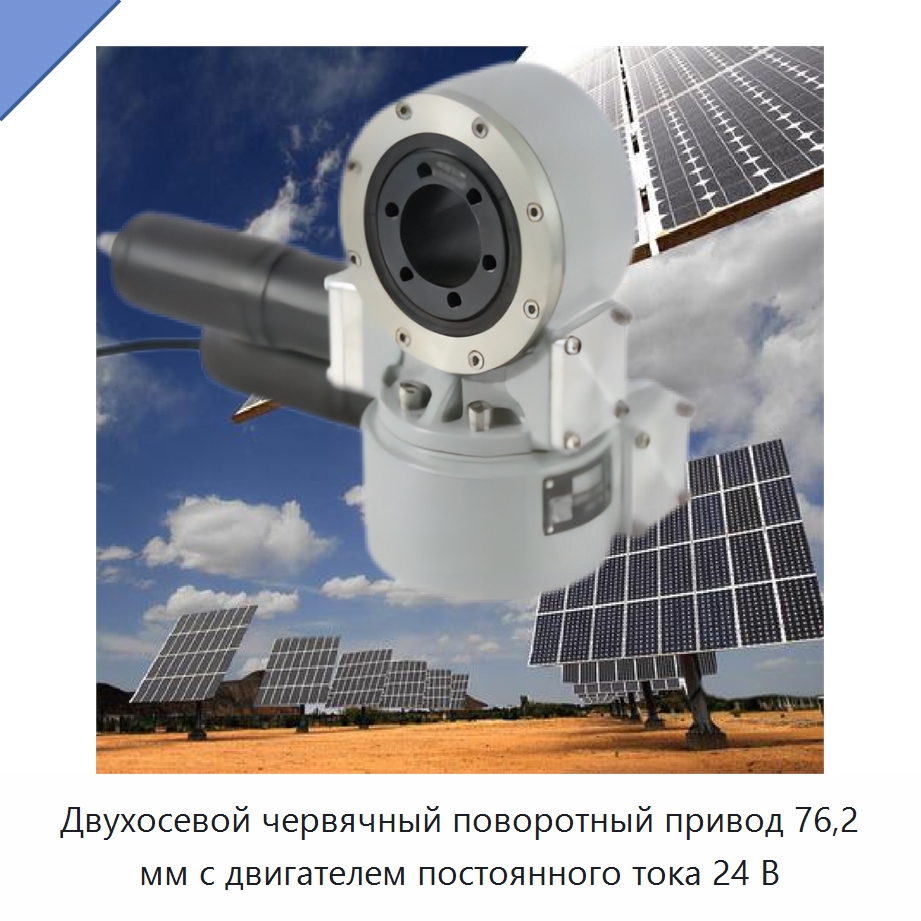

Двухосевой червячный поворотный привод 76,2 мм с двигателем постоянного тока 24 В

Привод выполнен как компактный узел, в котором объединены опорно-поворотное кольцо, опорная плита и червяк. Такая компоновка предназначена для медленного непрерывного либо циклического вращения с восприятием комбинированных нагрузок. Стандартные присоединительные размеры позволяют соединять узел с мотором и монтировать всю систему на оборудование. Выходной крутящий момент составляет 446 Н·м, опрокидывающий момент — 1100 Н·м, а удерживающий момент — 2000 Н·м; передаточное отношение равно 62:1 при КПД 40 %. Для монтажа применяются болты M10. Допустимая масса нагрузки находится в диапазоне 50–200 кг, а площадь солнечных панелей составляет 3–5 м². Термообработка шестерни и червячного колеса повышает их твёрдость и износостойкость; срок службы достигает 25–30 лет. Шлифование зубьев и специальная обработка червяка обеспечивают точную подгонку зазора в сопряжении. В конструкции применено двухкромочное каркасное масляное уплотнение. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание ЮТЕ-44(9Л) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Sde3 Dual Axis Slew Drive With 24v Dc Motor for Solar Tracker System and for Solar Panels, SDE3 Dual Axis Slew Drive
