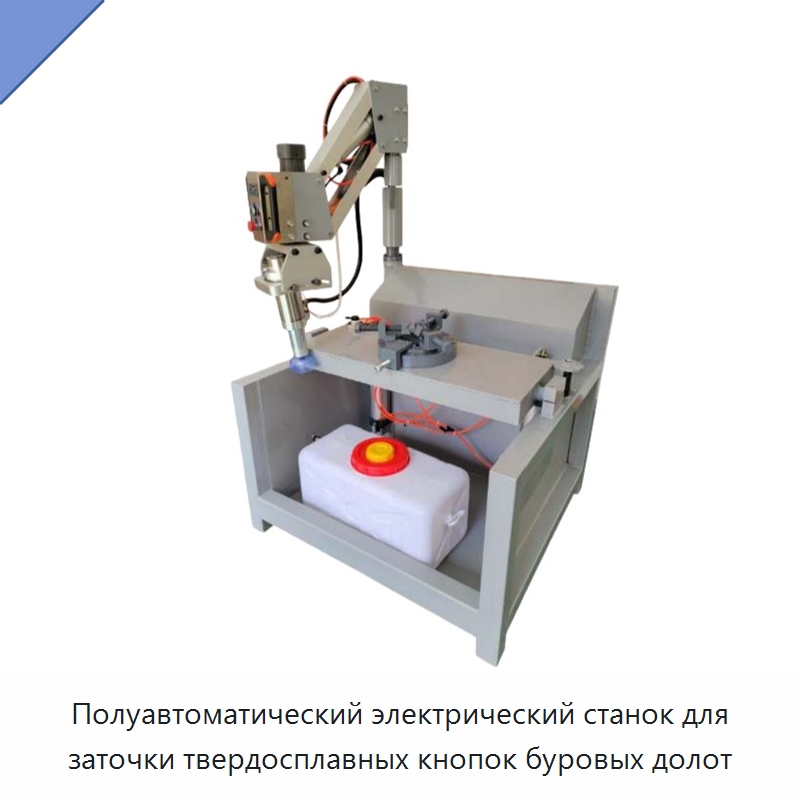

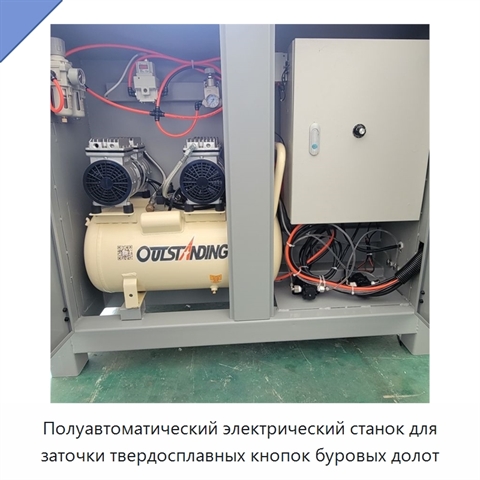

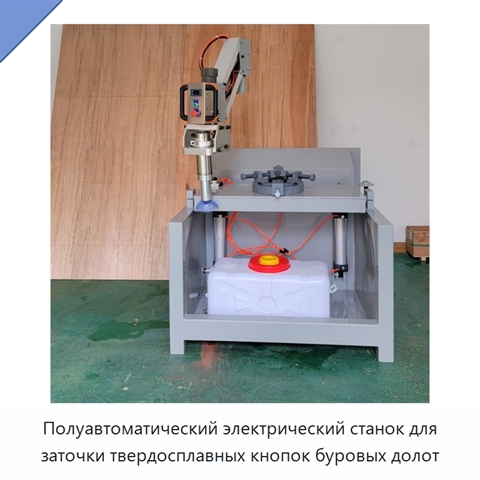

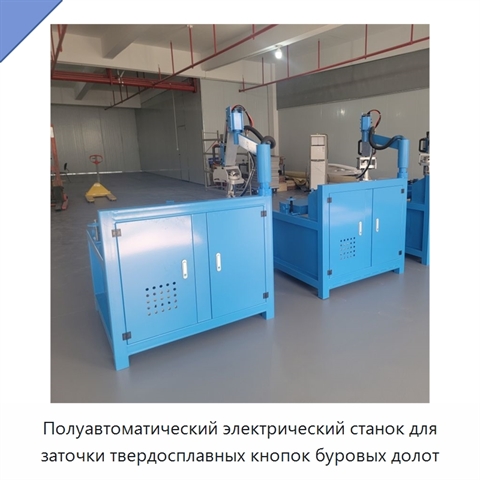

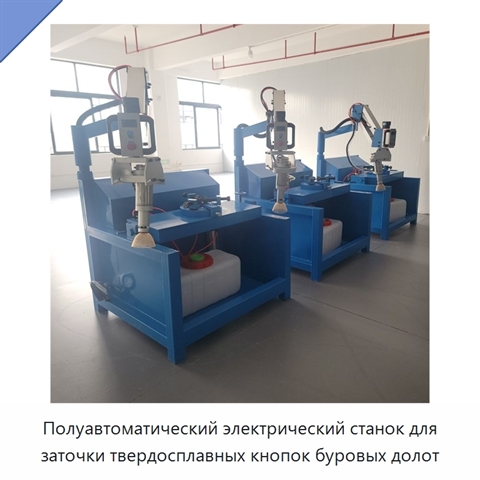

Полуавтоматический электрический станок для заточки твердосплавных кнопок буровых долот

При заточке буровое долото закрепляют так, чтобы ось кнопки располагалась перпендикулярно обрабатываемой поверхности. Шлифовальную чашку подводят к кнопкам под заданным углом; заточка выполняется по установленной траектории вращения и в течение заданного времени. Цилиндр уравновешивает массу шлифовального рычага и регулирует направленное вниз усилие шлифования. Во время обработки давление автоматически корректируется относительно центральной оси кнопок, что помогает исправлять их профиль и предотвращает уменьшение рабочего диаметра долота. Шлифовальный вал приводится высокоскоростным электродвигателем. Электропитание: одна фаза, 208–240 В, автомат защиты 15–20 А, частота 50 или 60 Гц. Номинальная мощность составляет 4 кВт, максимальная частота вращения шпинделя — 22 000 об/мин. Рабочее давление воздуха — 7 бар. Для охлаждения предусмотрен саморегулирующийся водяной насос с максимальным давлением воды 4 бар и расходом 2–4 л/мин. Уровень звука составляет менее 78 дБ, масса станка — 475 кг, габариты — 120 × 112 × 176 мм.
