Артикул: 207-290 Модель: ТХИ-85(7Г) Секция: Дополнительная

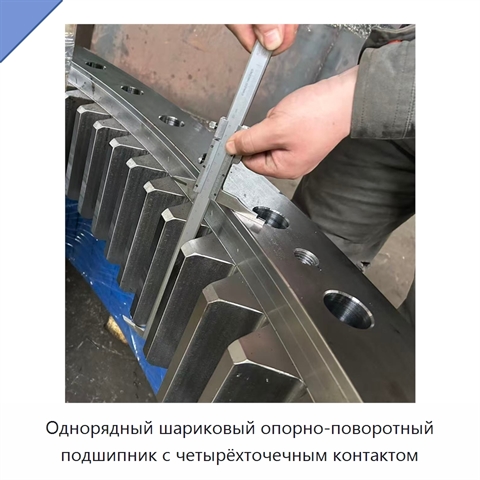

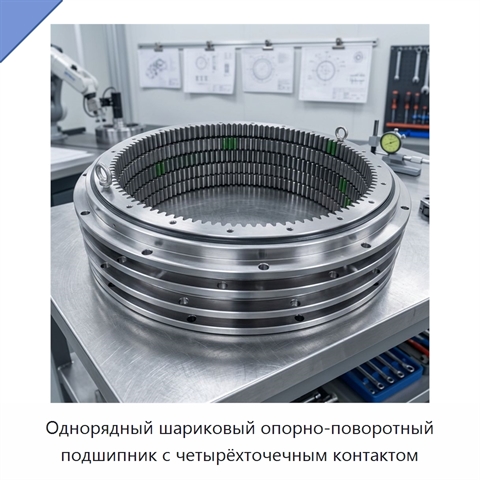

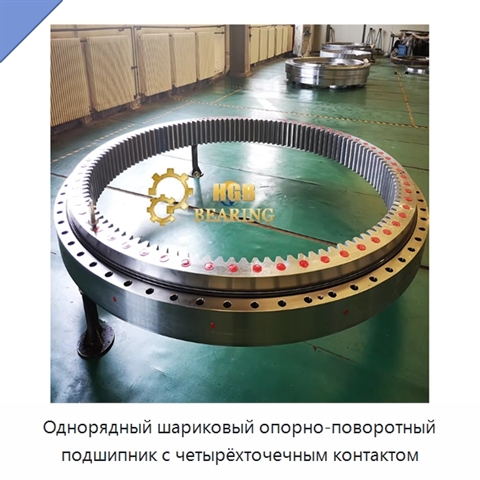

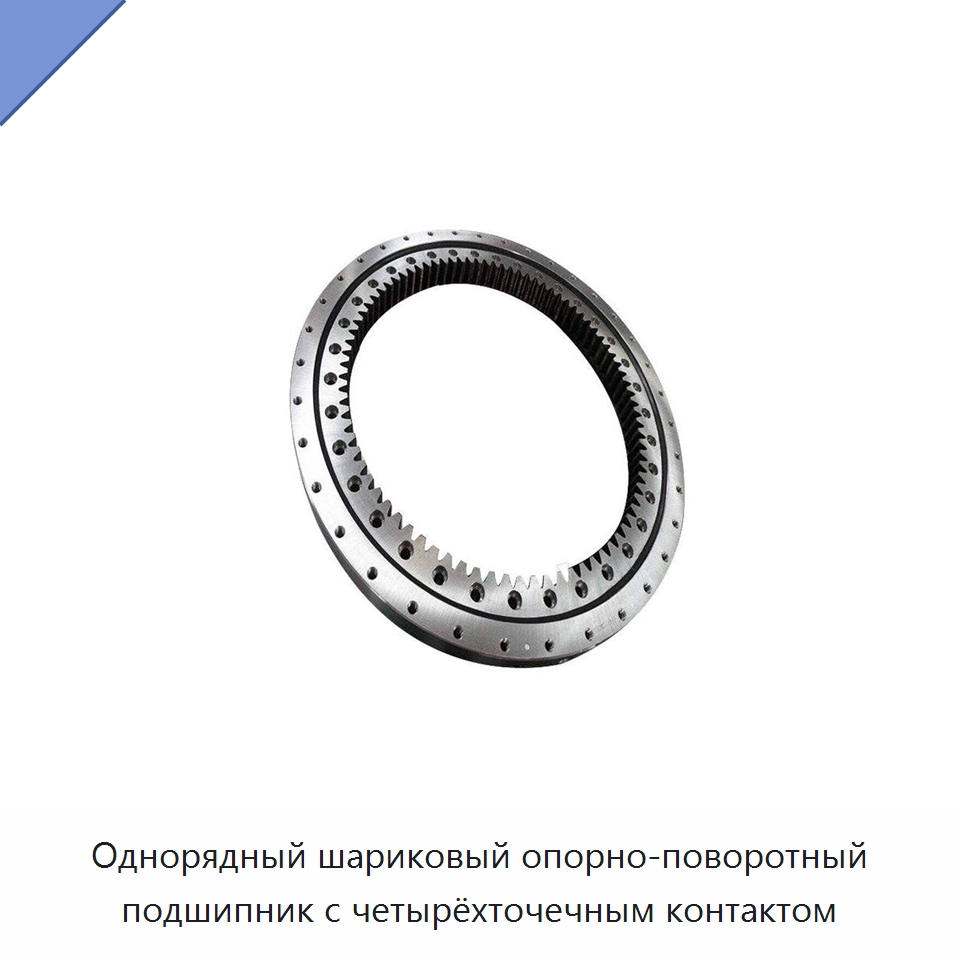

Однорядный шариковый опорно-поворотный подшипник с четырёхточечным контактом

Кольца подшипника изготовлены из легированной стали, зубья венца подвергнуты термообработке и закалке, а для герметизации используется резиновое уплотнение. В исполнении размером 1676 × 1422 × 78 мм модуль зацепления 10 сочетается со 144 зубьями. Смещение профиля составляет +2,8 модуля: такая геометрия увеличивает толщину основания зуба, исключает подрезание и оптимизирует удельное скольжение при частых пусках, остановках и реверсировании под ударной нагрузкой. Непосредственный привод венца осуществляется от гидромотора основной машины. Посадочный допуск f9 обеспечивает точное размещение кольца в отверстии корпуса. Монтажные отверстия образуют симметричную схему 36 + 36, то есть 72 равномерно расположенные точки крепления, благодаря чему предварительный зажим распределяется по всей окружности. Четыре пресс-маслёнки размещены на наружном кольце с интервалом 90°, поэтому при любом угловом положении во время монтажа доступна как минимум одна точка смазки. Предусмотрены отдельные исполнения только с внутренним или только с наружным зубчатым венцом.
Наименование производителяSlewing Ring Bearing KUD02199-040ZJ15-900-000 Large Diameter Internal Gear for Heavy Excavator Crane OEM Custom Manufacturer, Large External Gear Slewing Ring Bearing 1676x1422x78mm Module 10 144T for Excavator Crane OEM Custom Manufacturer, Best-selling sealed Four-point Contact Slewing Bearing Made of Alloy Steel, Featuring Heat-treated, Hardened Gear Teeth., Slewing Ring for Crane, Excavator & Bucket Wheel Stacker Reclaimer Single Row Four Point Contact Ball Type
Задать вопрос Искать на Baidu

Какую задачу решает шариковый опорно-поворотный подшипник

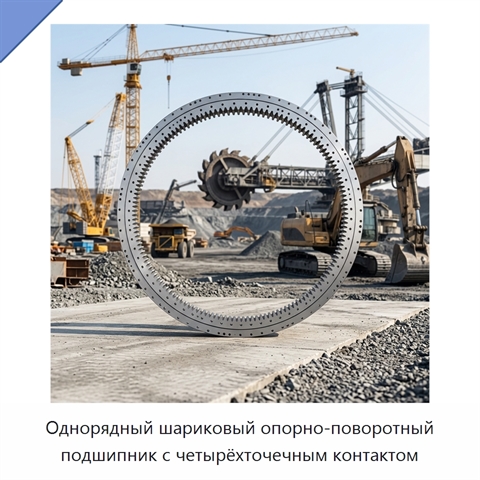

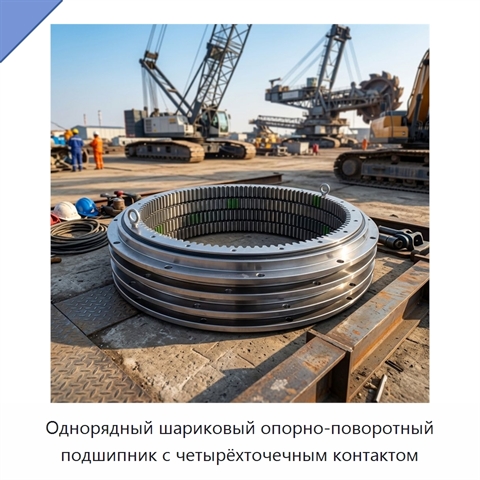

Опорно-поворотный подшипник применяется в поворотных узлах экскаваторов, кранов и роторных штабелёров-реклаймеров.
Передача движения

Характеристики ТХИ-85(7Г)

Модель (по базе 91Т)ТХИ-85(7Г)
Особенностичетырёхточечный контакт
Внутренний диаметр1920 мм, 250–5000 мм
Материаллегированная сталь
Типопорно-поворотный подшипник
Шариковый опорно-поворотный подшипник - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ТХИ-85(7Г) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Информация проверена на актуальность: 26.08.26

Сведения о производителе и характеристиках актуальны.
