Артикул: 284-803 Модель: ДМИ-77(5Н) Секция: Дополнительная

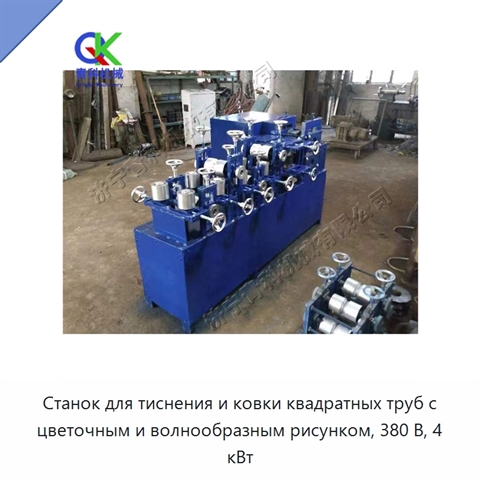

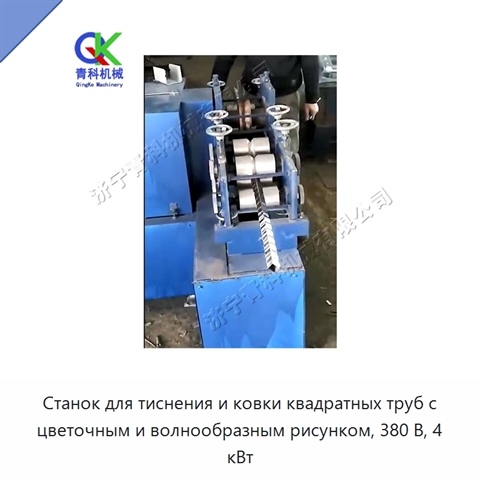

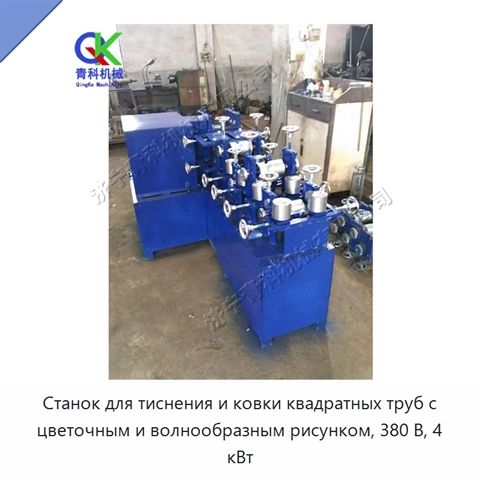

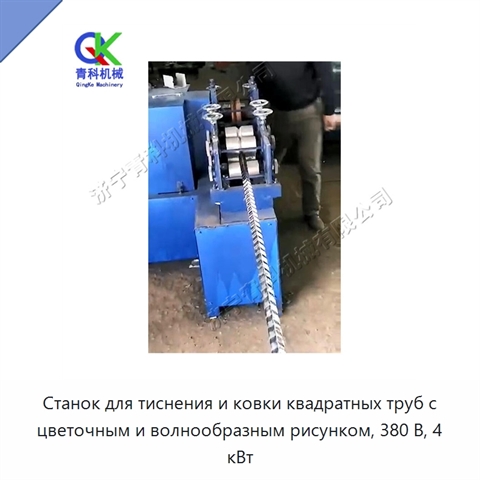

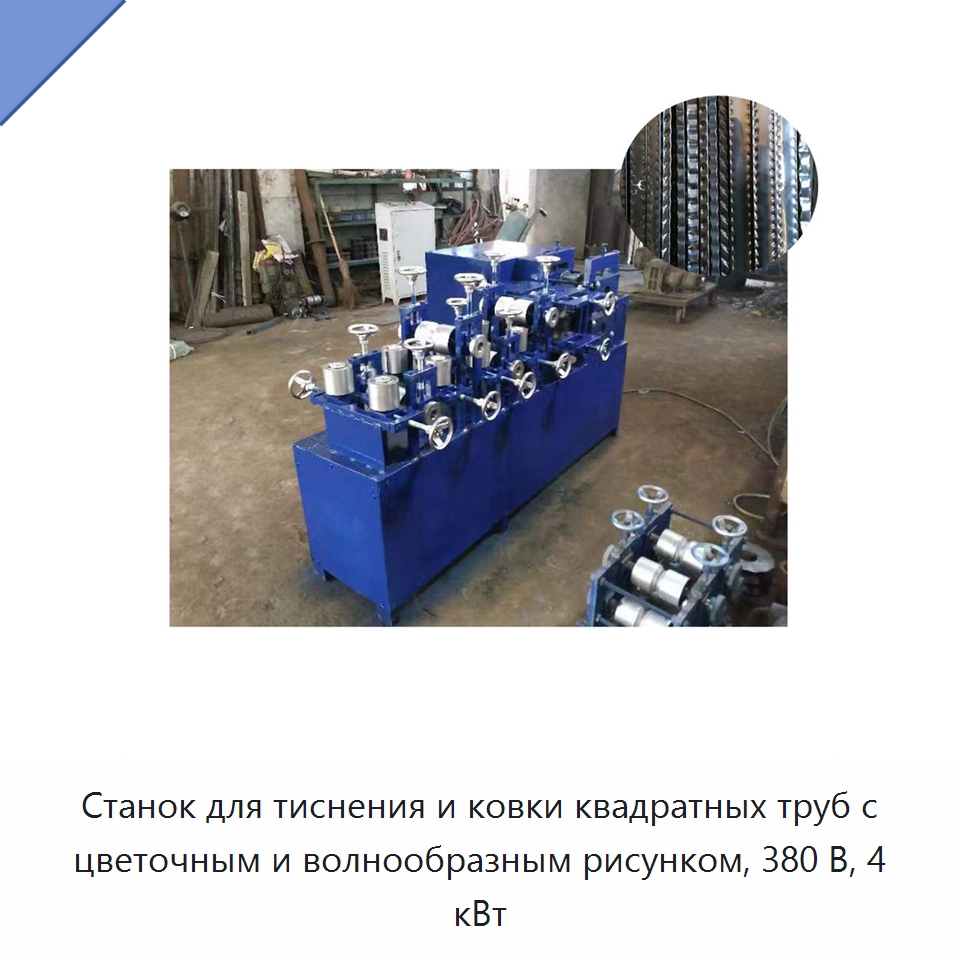

Станок для тиснения и ковки квадратных труб с цветочным и волнообразным рисунком, 380 В, 4 кВт

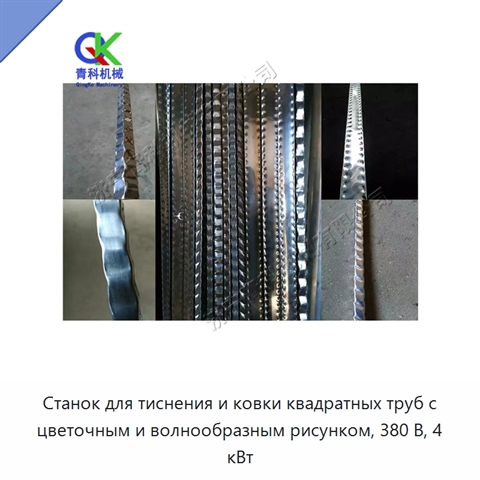

Станок выполняет тиснение и ковку профильных труб квадратного сечения, формируя цветочный, волнообразный или точечный рисунок. Привод от двигателя работает при напряжении 380 В, потребляемая мощность составляет 4 кВт. Двухосевая система обрабатывает обе стороны трубы за один проход с производительностью 8 м/мин. Максимальное сечение трубы с точечным рисунком — 50 × 50 мм. Для холодной прокатки труб толщиной 3 мм применяются шпиндели из стали 40Cr, прошедшие закалку и отпуск, а также термообработанные ролики. Механизм оснащён редуктором типоразмера 250 и зубчатой передачей. Пятиступенчатые системы правки и выравнивания обеспечивают прямолинейность обрабатываемых труб. Модульная конструкция и самоцентрирующаяся система форм позволяют быстро переключаться между обработкой труб с волнообразным рисунком сечением 30 × 30 мм и труб с точечным рисунком сечением до 50 × 50 мм. Габариты станка составляют 1800 × 1500 × 1100 мм, масса — 600 кг.
Наименование производителяSquare Tube Embossing & Forging Machine for Flower-Shaped and Wave Pipe Production Motor-Driven 380V 4KW
Задать вопрос Искать на Baidu

Какую задачу решает станок для тиснения квадратных труб

Станок применяется для двустороннего тиснения, ковки и холодной прокатки квадратных труб при изготовлении профилей с цветочным, волнообразным или точечным рисунком.
Изготовление труб
Прокатка металла
Тиснение

Характеристики ДМИ-77(5Н)

Модель (по базе 91Т)ДМИ-77(5Н)
Основные компонентыдвигатель
Ключевые преимуществапростота эксплуатации
Тип станкастанок для тиснения
Напряжение380 В
Станок для тиснения квадратных труб - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ДМИ-77(5Н) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней проверки актуальности данных: 26.08.26

Данные о производителе и характеристиках проверены.
