Автоматическая машина для сварки кольцевых швов толстостенных труб с наружным диаметром 600 мм

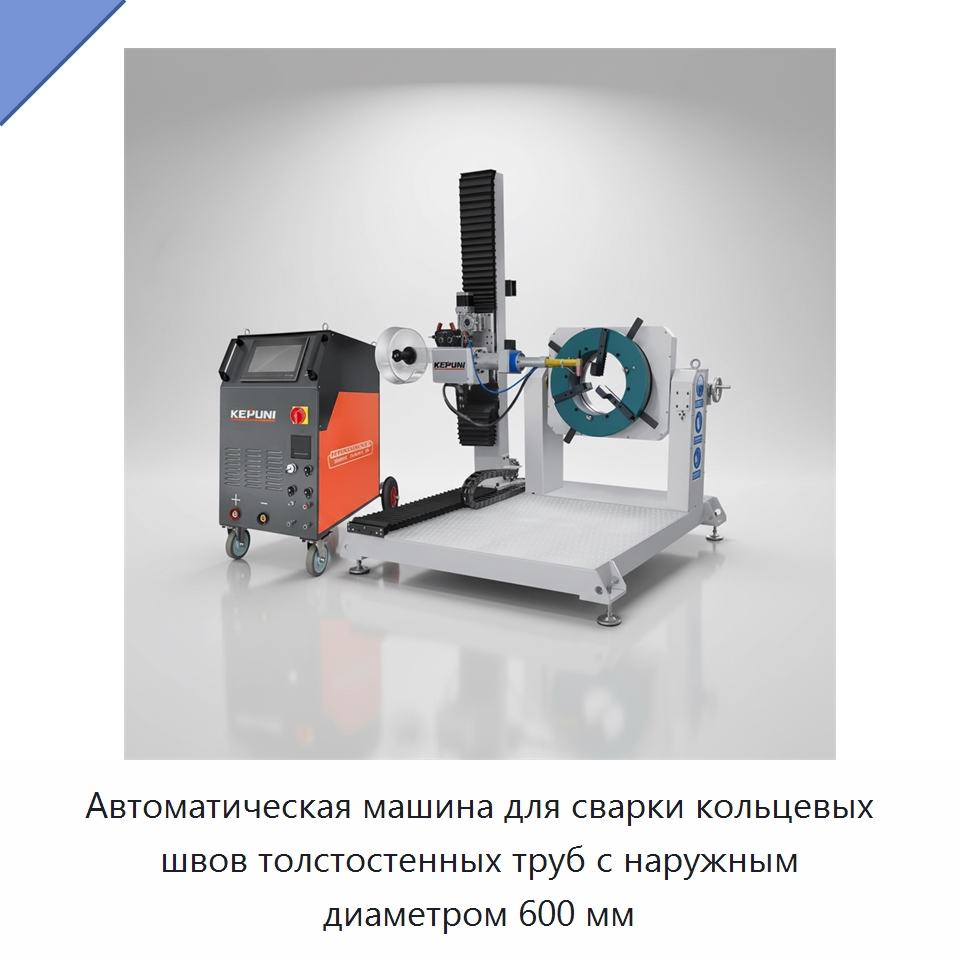

Автоматическая машина выполняет сварку кольцевых швов по окружности на 360° на толстостенных трубах большого диаметра, в том числе с наружным диаметром 600 мм. Компоновка включает электрический механизм перемещения, механизм подачи проволоки, сварочную горелку и позиционер. Шестиосевая конструкция позволяет регулировать положение горелки влево и вправо, вверх и вниз, вперёд и назад для сварки соединений прямой трубы с прямой трубой, отводом, тройником или фланцем. Водоохлаждаемая горелка на 500 А предназначена для длительной непрерывной работы. Её механизм оснащён устройствами регулировки высоты по напряжению дуги и угла качания; качание и регулировка могут выполняться автоматически или вручную. Механизм подачи проволоки использует зубчатый ролик с клиновидной канавкой и высокоточный двигатель, равномерно подавая сварочную проволоку диаметром от 0,8 до 1,6 мм без заклинивания. Источник сварочного тока на 400 А объединяет основной сварочный блок, модуль управления, систему отслеживания напряжения дуги, механизм колебаний горелки, встроенный механизм подачи проволоки и бак циркуляционного водяного охлаждения. Автоматическая программа управляет сварочным током, скоростью подачи проволоки, отслеживанием напряжения дуги, колебаниями горелки, позиционером и циркуляцией воды. Для работы предусмотрены промышленный сенсорный экран и ручной пульт управления. Сварка в среде инертного газа формирует узкую зону термического влияния, уменьшает деформацию трубы и позволяет получить двустороннее формирование шва при выполнении сварки с одной стороны. Плотный сварной шов устойчив к высокому давлению и герметичен. Машина работает с нержавеющей и углеродистой сталью, титановыми и никелевыми сплавами. Во встроенных холодильных установках она предназначена для соединения труб из меди, нержавеющей и углеродистой стали, а также для кольцевой сварки соединений конденсаторов, испарителей и компрессорных трубопроводов. Оборудование также применяется на нефтехимических трубопроводах и трубопроводах электростанций, при сварке котлов и теплообменников.

Наименование производителя

Stainless Steel Circumferential Seam Welder Automatic Girth Welding Machine for Heavy Wall Pipe Welding, Heavy Wall Pipe Girth Welder Automatic 360° Circumferential Orbital Welding Equipment for 600mm OD, KEPUNI Large Pipe Welding Machine Automatic Girth Welder Suitable for Integrated Cooling Plants
