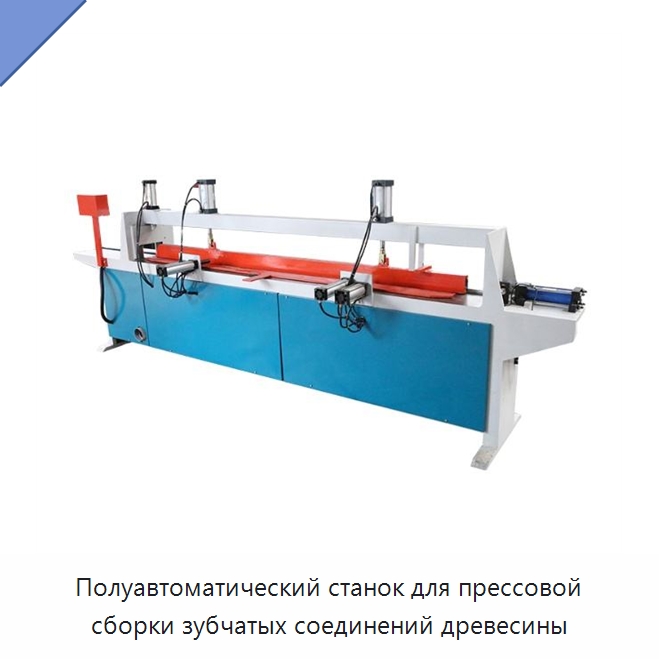

Полуавтоматический станок для прессовой сборки зубчатых соединений древесины

Name: Полуавтоматический станок для прессовой сборки зубчатых соединений древесины
SKU: 432-603

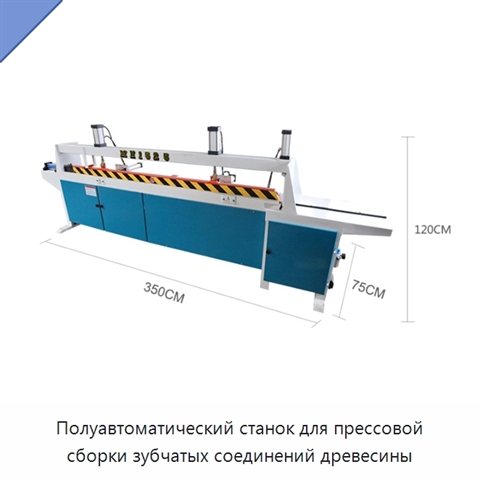

Полуавтоматический станок предназначен для прессовой сборки зубчатых соединений при сращивании деревянных заготовок. Он формирует плотные соединения с максимальной длиной 2500 мм; максимальная ширина заготовки составляет 120 мм, а максимальная толщина — 80 мм. Максимальное усилие сращивания достигает 9000 кг. Для обработки предусмотрены пильный диск диаметром 300 мм и шпиндель с частотой вращения 3600 об/мин. Мощность пильного двигателя составляет 1,5 кВт. Прочная конструкция рассчитана на интенсивную эксплуатацию. Габариты станка — 3500 × 750 × 1200 мм, масса нетто — 1100 кг. Для работы предусмотрены напряжение 400 В, частота 50 Гц и трёхфазное подключение.

Наименование производителя

STR Semi Automatic Finger Joint Press Assembly Machine Finger Jointer Machine for Wood

Задать вопрос Искать на Baidu

Какую задачу решает станок для сращивания древесины

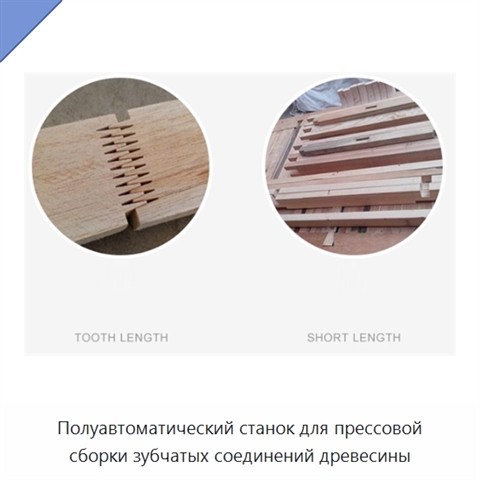

Станок для прессовой сборки зубчатых соединений применяют для сращивания деревянных заготовок и формирования плотных стыков длиной до 2500 мм.

Опрессовка соединений

Характеристики ФЛИ-51(2Ф)

Модель (по базе 91Т)ФЛИ-51(2Ф)

Основные компонентыдвигатель

Мощность (кВт)1,5

Источник питанияэлектрический

Напряжение400 В

Станок для сращивания древесины - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ФЛИ-51(2Ф) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата актуализации информации: 12.09.26

Производитель и параметры оборудования проверены.
