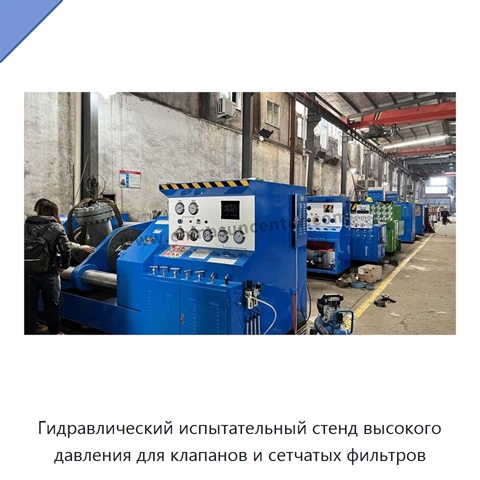

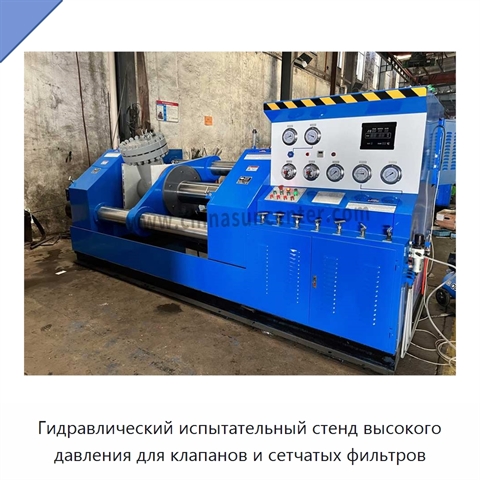

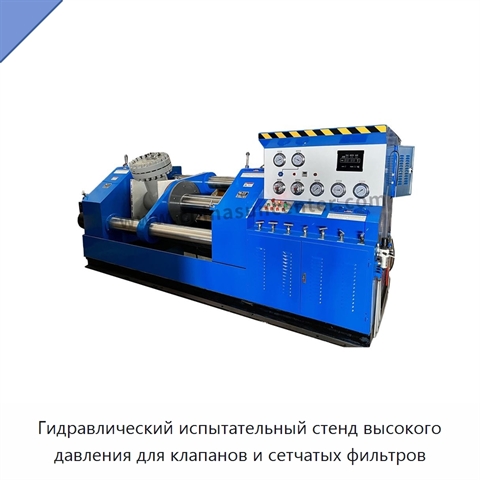

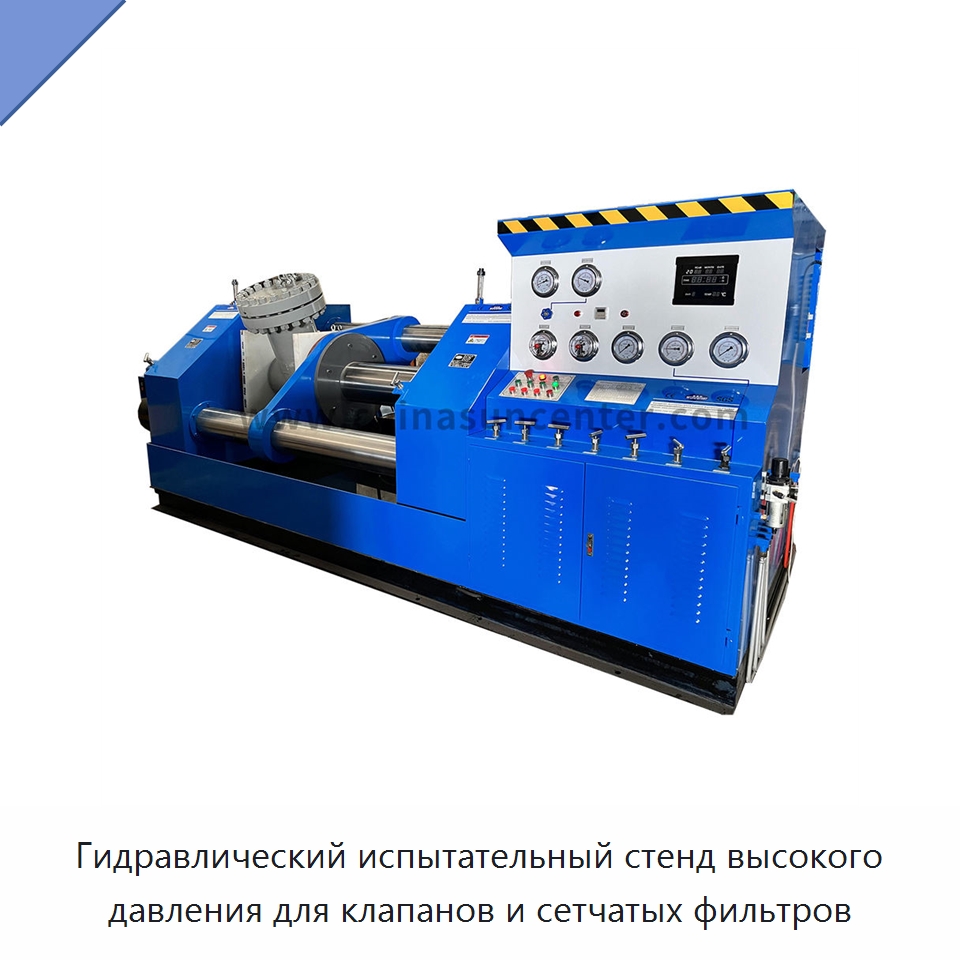

Гидравлический испытательный стенд высокого давления для клапанов и сетчатых фильтров

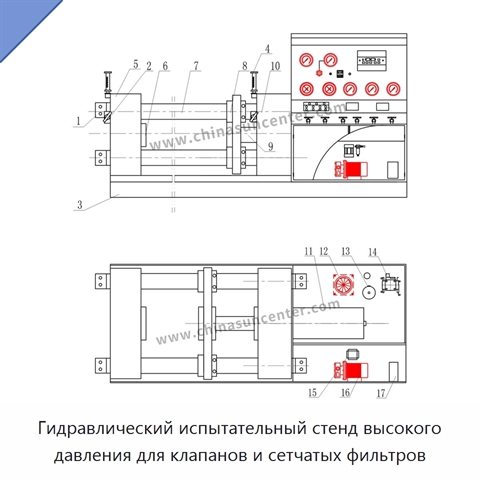

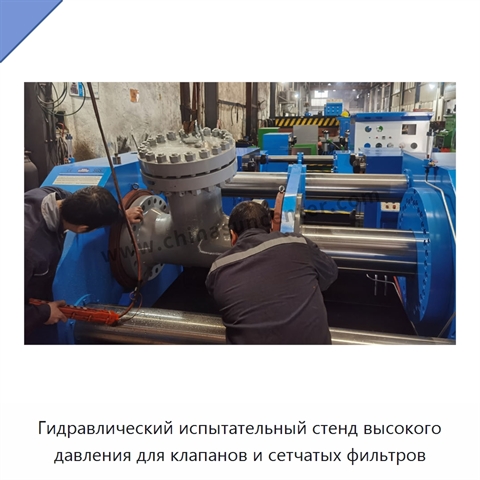

Гидравлический испытательный стенд высокого давления предназначен для проверки прочности и герметичности фланцевых и приварных клапанов, включая прямопроходные фланцевые задвижки, шаровые краны, вентили и обратные клапаны, а также сетчатых фильтров. Испытания проводятся при высоком, среднем и низком давлении. Работа стенда соответствует стандартам GB/T13927-2008 «Общие испытания клапанов под давлением», GB/T26480-2011 «Испытания и контроль клапанов» и API598. Конструкция объединяет гидравлическую систему, электрическую систему управления, водяные насосы высокого и низкого давления, системы измерения давления масла и воды, управляющие клапаны, зажимной рабочий стол, узел хранения гидравлической среды и циркуляционный водяной бак. Торцевая герметизация клапана и глухого диска выполняется O-образным кольцом. Торец испытуемого клапана непосредственно прижимается гидроцилиндром, который перемещается в осевом направлении вперёд и назад. Зажим выполняется горизонтальным торцевым прижатием с торцевым или внутренним уплотнением; воздействие внешних усилий на корпус клапана минимально. Насос высокого давления приводится пневматической системой с давлением 4–7 бар. Электроуправляемый реверсивный клапан обеспечивает автоматическое изменение направления и возвратно-поступательное движение водяного цилиндра насоса, а всасывающий и напорный обратные клапаны обеспечивают подачу воды к испытываемому изделию. Рабочий цикл состоит из настройки давления прижима по номинальному диаметру и давлению клапана, фиксации изделия, быстрого заполнения водой насосом низкого давления, включения насоса высокого давления, выдержки под давлением с отсчётом времени, сброса давления и возврата системы в исходное положение. При наличии давления в полости клапана блокировка не позволяет разжать прижимной цилиндр, защищая оборудование при ошибочном действии. Испытательной средой служит вода или воздух под давлением 4–7 бар. Корпус испытывается при давлении, в 1,5 раза превышающем номинальное; жидкостное испытание герметичности при высоком давлении проводится при 1,1 номинального давления, а газовое испытание герметичности при низком давлении — при 4–7 бар. Диапазон размеров составляет DN200–DN600, расстояние между уплотнительными дисками — 500–1500 мм, внутреннее расстояние между тягами — 1100 мм, диаметр прижимного гидроцилиндра — Ø540 мм, максимальная сила зажима — 600 т. Для DN200 диапазоны номинального и испытательного давления составляют соответственно 10,0–42,0 и 10,0–55,0 МПа; для DN250 — 6,4–42,0 и 6,4–55,0 МПа; для DN300 — 4,0–42,0 и 4,0–55,0 МПа; для DN350 — 2,5–25,0 и 2,5–30,0 МПа; для DN400 — 2,5–25,0 и 2,5–35,0 МПа; для DN450 — 2,5–16,0 и 2,5–27,0 МПа; для DN500 и DN600 — 2,5–10,0 и 2,5–15,0 МПа. Для эксплуатации требуются противоизносное гидравлическое масло 46#, кабель и подача воздуха с давлением 8 бар. Стенд оснащён парой плоских глухих дисков; остальные уплотнительные диски подготавливаются пользователем.
