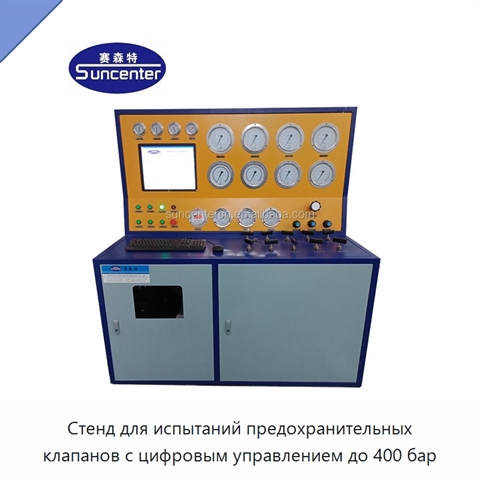

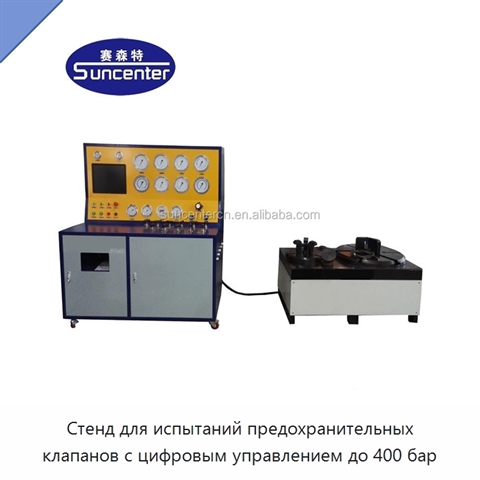

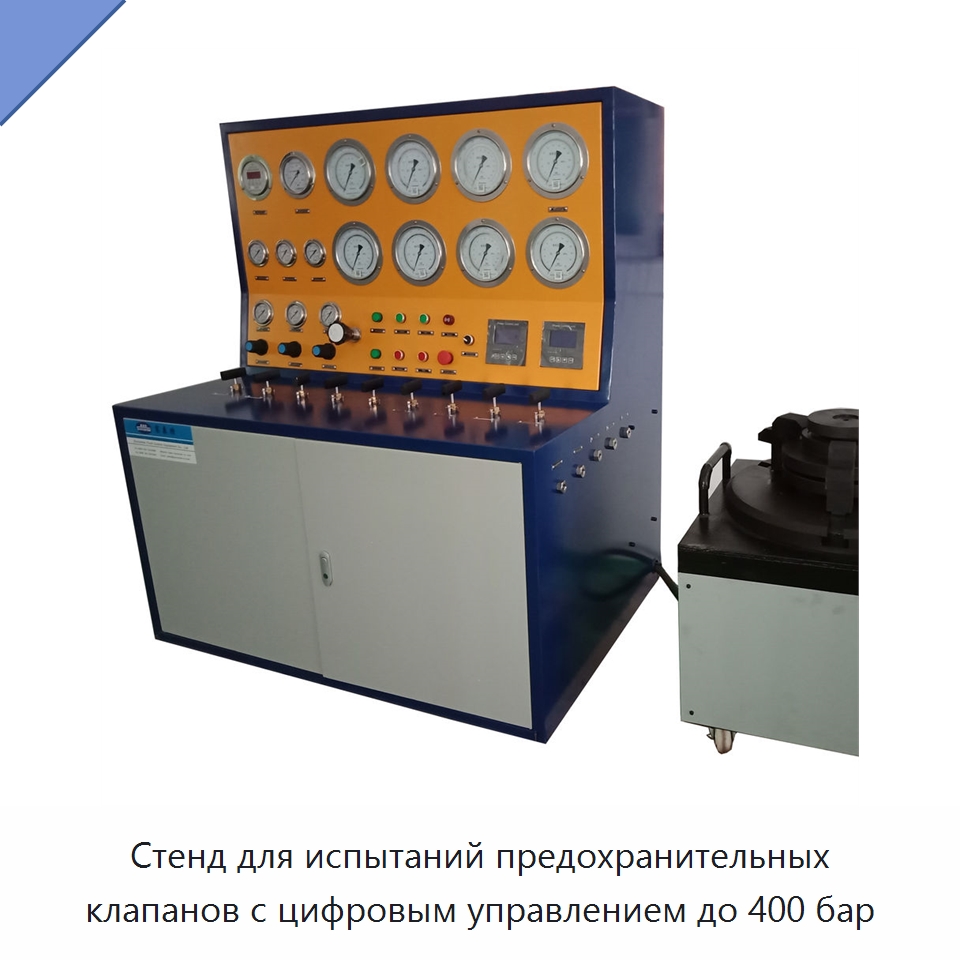

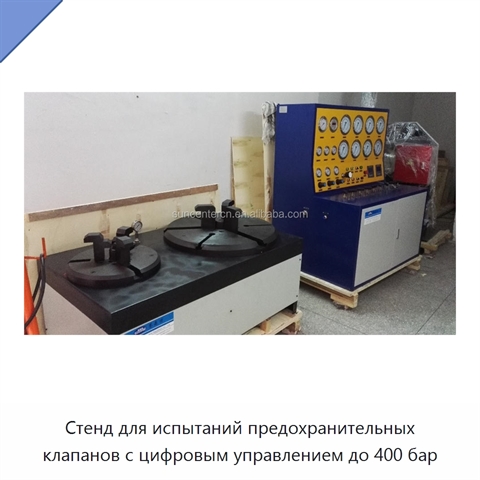

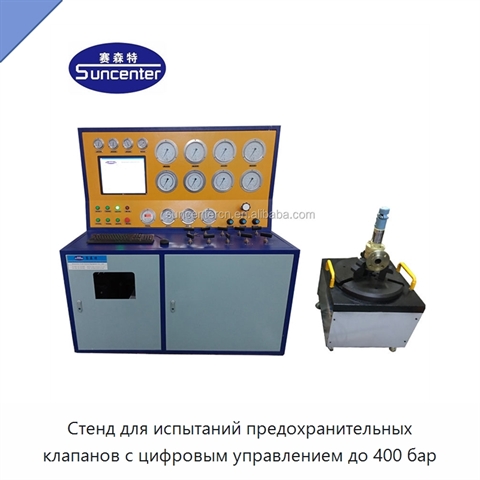

Стенд для испытаний предохранительных клапанов с цифровым управлением до 400 бар

Стенд для испытаний предохранительных клапанов предназначен для регулировки и проверки давления настройки, давления сброса и давления обратной посадки, а также для оценки безопасности клапана при работе под давлением. Для испытаний применяются вода, азот и воздух. Диапазон давления выбирается в пределах 0–400 бар; предусмотрены варианты для различных диаметров испытываемых клапанов. Погрешность регулирования давления составляет менее 1% полной шкалы, а измерение выполняется манометром 0,4 с возможностью выбора более высокого уровня давления. Зажимное устройство использует гидравлический цилиндр, диапазон выходного усилия зажима составляет 0–50 т. Соединения испытательной станции выполнены в винтовом и фланцевом вариантах. Габариты машины составляют 1500×1200×900 мм, зажимного устройства — 1500×800×800 мм. В состав входят система высокого давления, зажимная система, система сбора и испытания данных, а также электрическая система управления и вывода. Система измерения регистрирует изменение давления во времени и автоматически строит кривую давления от времени. Для разных участков давления предусмотрены четыре датчика с диапазонами 0–2,5, 0–16, 0–40 и 0–100 МПа; точность достигает +0,5% полной шкалы, соотношение диапазона составляет 100:1. Данные давления и времени передаются на компьютер через карту сбора данных, после чего отображаются, увеличиваются, записываются и формируются в виде кривых; результаты можно печатать.
