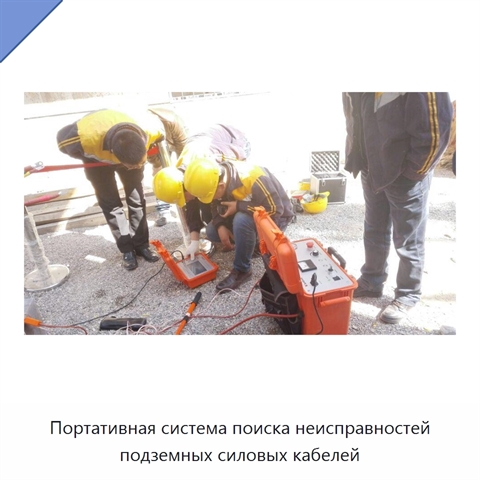

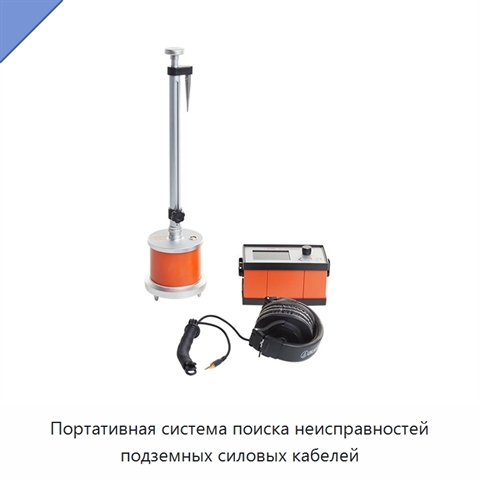

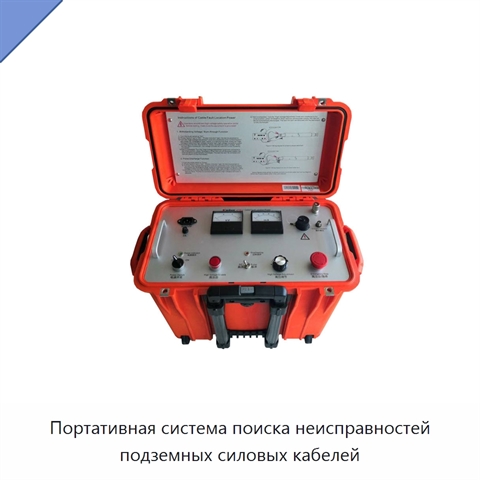

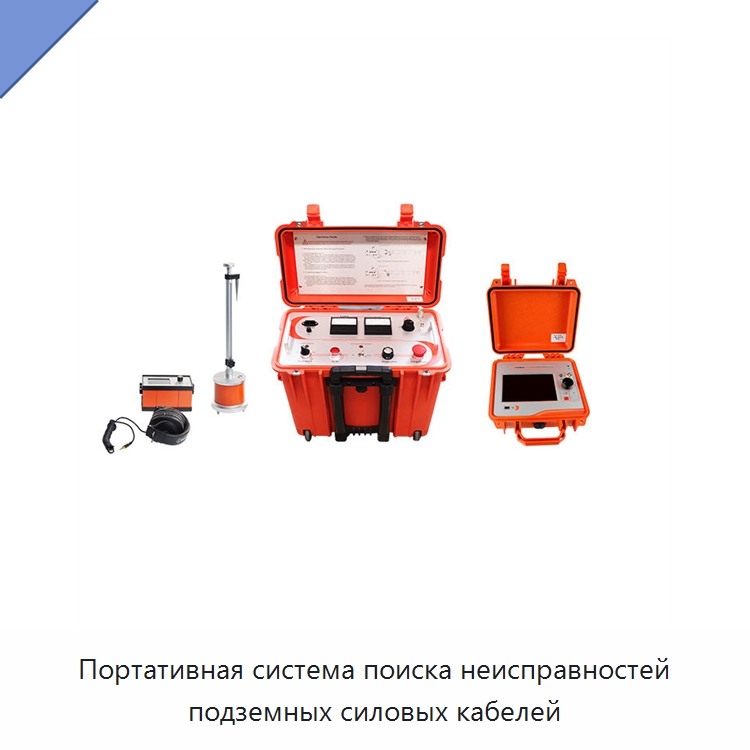

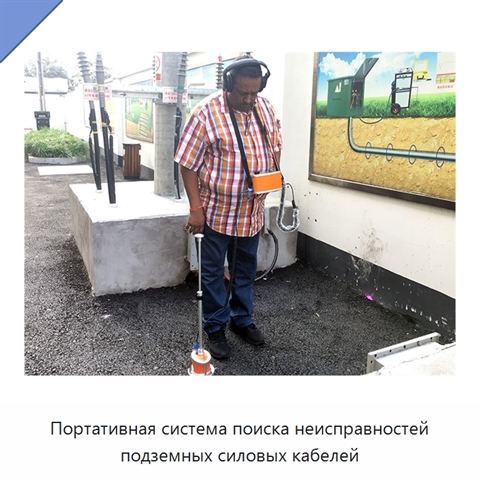

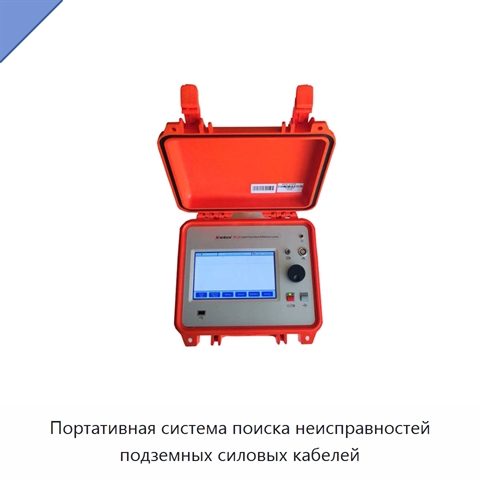

Портативная система поиска неисправностей подземных силовых кабелей

Конструкция системы разделена на три независимых модуля: генератор импульсных перенапряжений, предварительный локатор и точечный локатор. Каждый модуль можно использовать отдельно, а совместная работа объединяет их в единый комплект. Оборудование размещено в одном транспортировочном кейсе на колёсах; общая масса не превышает 32 кг. Предварительный режим предназначен для низкоомных повреждений и обрывов, измерения полной длины кабеля и определения положения промежуточной муфты. Импульсно-токовый режим принимает сигнал с заземляющей линии и применяется при высокоомных повреждениях и пробоях. Технология измерения разности времени выводит числовое значение интервала между точкой повреждения и точкой испытания: меньшее значение соответствует меньшему расстоянию до повреждения. Система фильтрует помехи окружающей среды и выделяет звук разряда в месте повреждения. Оборудование работает с подземными силовыми кабелями напряжением 0–35 кВ. Дальность измерения составляет 0–100 км, точность точечного поиска — 0,1 м. Точечный локатор можно применять с имеющимся генератором импульсных перенапряжений пользователя при подключении высоковольтного выходного кабеля со специальной изоляцией, выдерживающей 60 кВ.

Наименование производителя

T20 Portable Tdr Underground High Voltage Power Cable Fault Pinpoint Locator, Tanbos T20 China Underground Power 0-35KV TDR Pipe Cable Fault Locator System Equipment Tester Detector, Tanbos T20 Factory Price High Voltage Underground Cable Pipe Fault Locator System
