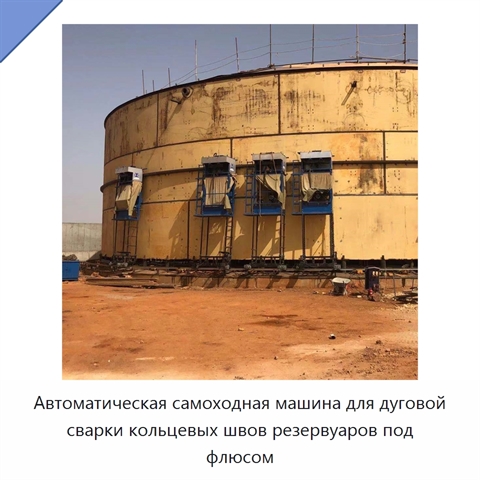

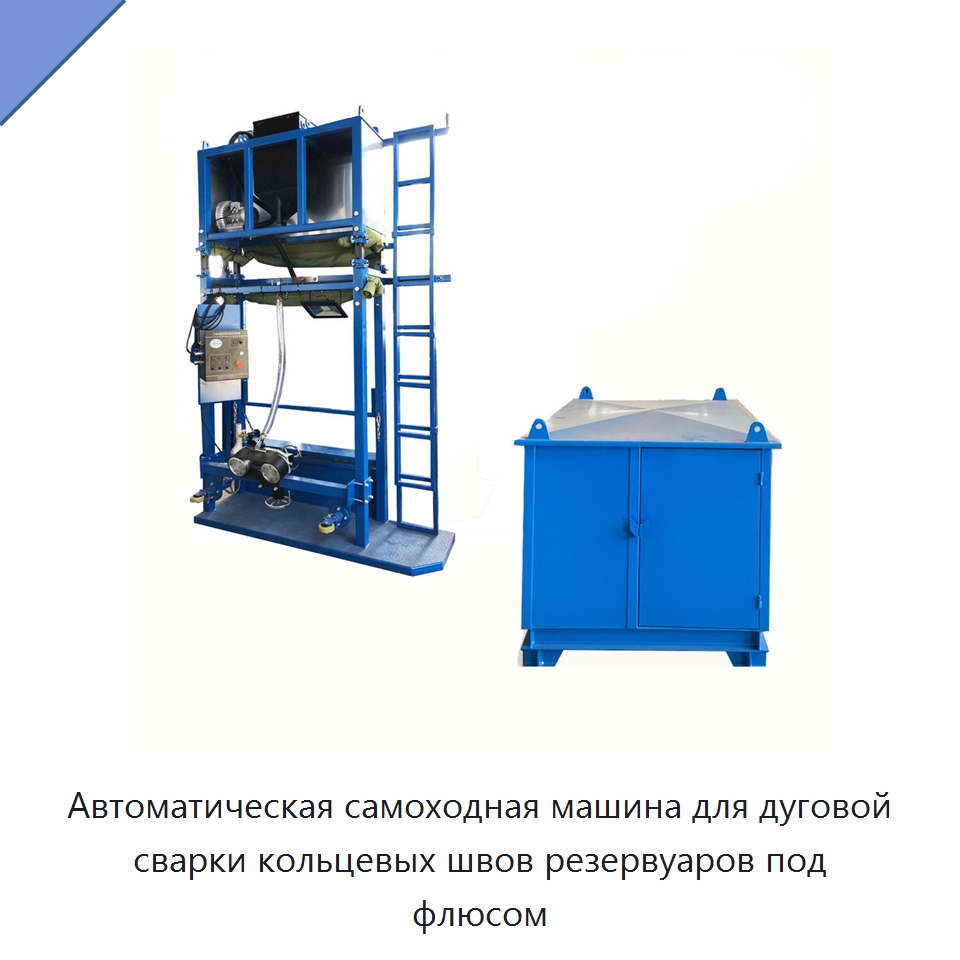

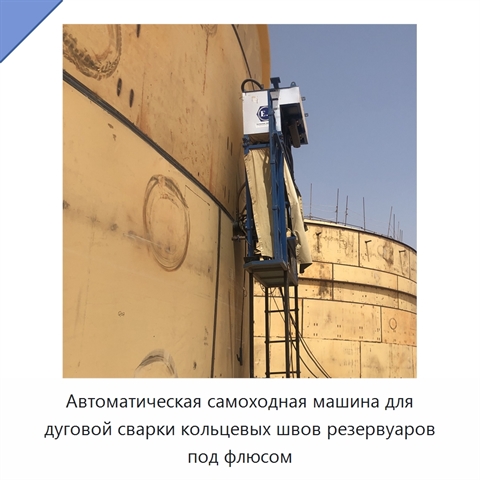

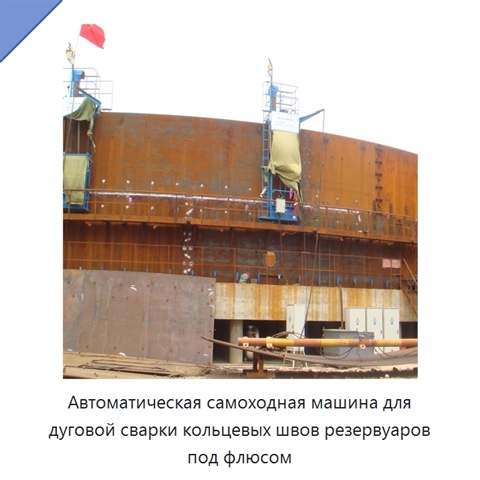

Автоматическая самоходная машина для дуговой сварки кольцевых швов резервуаров под флюсом

Самоходная машина выполняет кольцевые стыковые швы цилиндрических панелей методом автоматической дуговой сварки под флюсом. Закрытая ходовая рама имеет огнезащитное, ветро- и дождезащищённое исполнение. Четырёхстоечная конструкция изготовлена из толстостенных квадратных стальных труб, а соединения узлов выполнены без зазоров для обеспечения жёсткости и устойчивости. Расстояние между поперечной балкой ходовых колёс и стойками регулируется. Система перемещения оснащена двумя приводными двигателями переменного тока, роликами малого диаметра и направляющим колесом с телескопическим регулятором усилия прижатия или расстояния. Скорость хода устанавливается в пределах 50–2900 мм/мин и отображается на цифровом светодиодном индикаторе; предусмотрена функция быстрого реверса. Вакуумная система возврата флюса снабжена первичным сепаратором вместимостью 50 кг и предохранительным концевым выключателем. Источник постоянного тока питается от трёхфазной сети 380 В, 50 Гц и обеспечивает выходной ток 200–1200 А, а при токе 1000 А — напряжение 44 В; продолжительность нагрузки составляет 100 %. Поддерживаются падающая внешняя характеристика и режим постоянного напряжения. Проволока подаётся со скоростью 0,2–3 м/мин, причём подающий механизм установлен непосредственно на горелке. Масса устанавливаемой проволоки составляет 25 кг. Положение горелки изменяется ручными маховиками и винтовыми поперечными салазками: диапазон перемещения по вертикали составляет 75 мм, а в продольном направлении — 50 мм. Угол регулируется в пределах 0° ± 7,5°. Лазерный указатель служит индикатором положения. Органы управления позволяют задавать ток, напряжение и скорость подачи проволоки, управлять возбуждением и завершением дуги, выбирать направление хода и переключаться между независимым перемещением и непрерывным движением. Кнопка аварийной остановки отключает питание и управление процессом. Распределительный шкаф и отсек для источника питания имеют полностью закрытое исполнение из профильной и листовой стали. Машина работает с листами толщиной 8–45 мм из углеродистой, низколегированной, высокопрочной или нержавеющей стали и поддерживает K-, V- и X-образную разделку кромок. Минимальный диаметр резервуара составляет 5,0 м. Габаритные размеры равны 1460 × 988 × 2760 мм, масса брутто — 800 кг.
