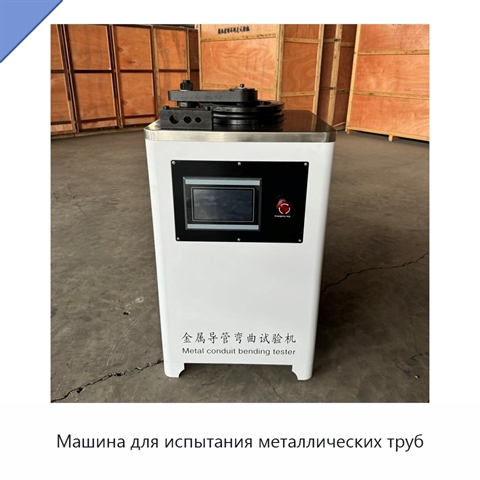

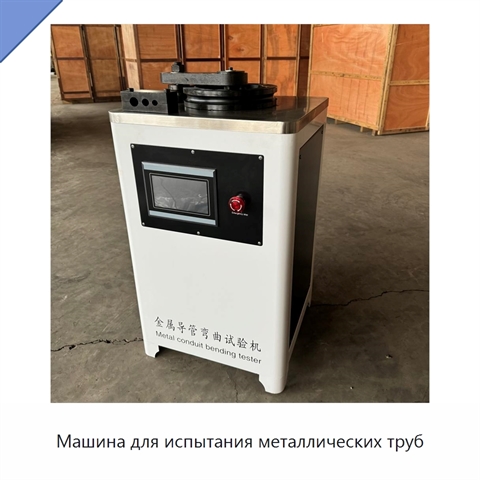

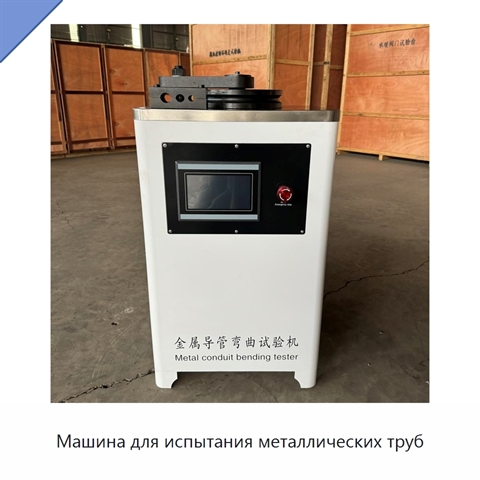

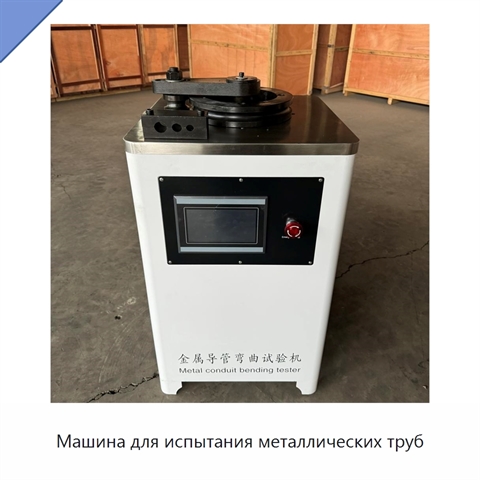

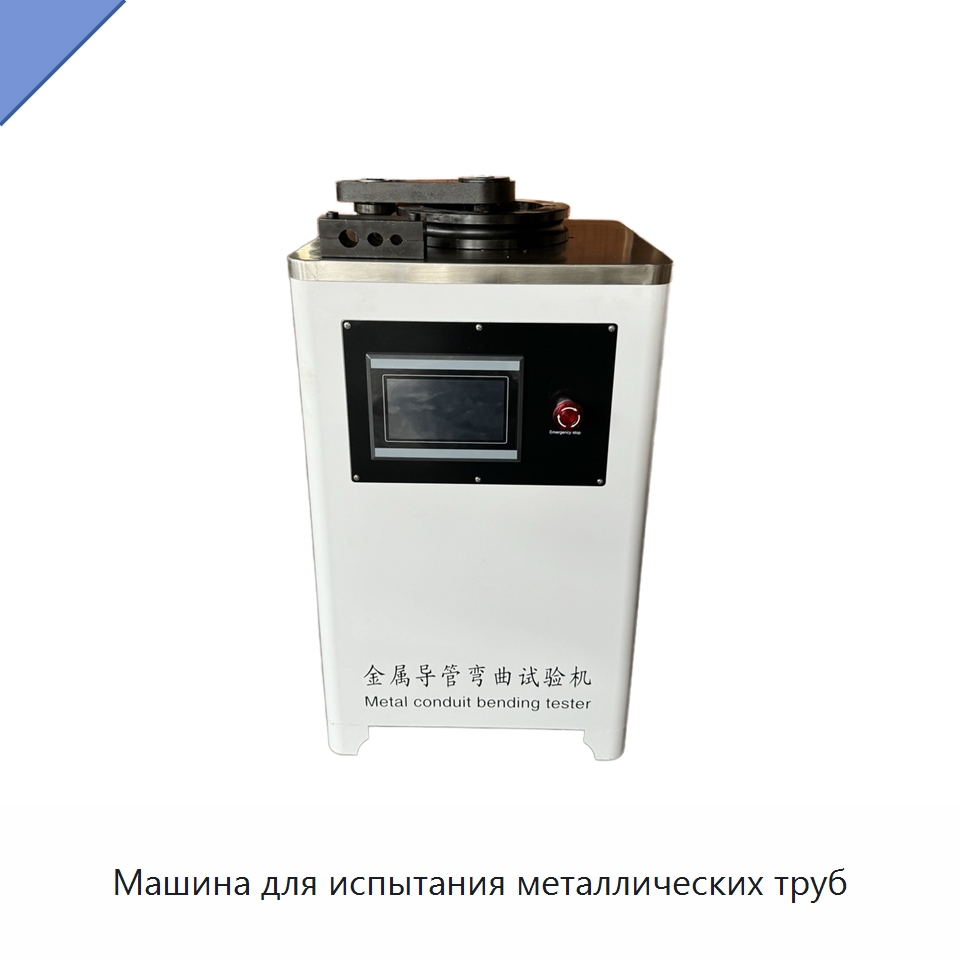

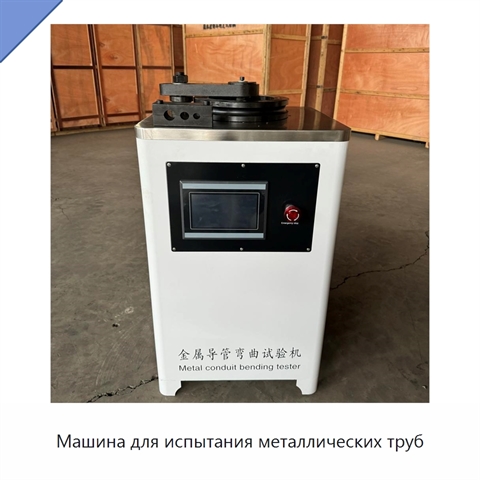

Машина для испытания металлических труб

В механизме машины двигатель приводит турбинный редуктор, который вращает главный вал. На главном валу установлен гибочный ролик; при запуске устройства ролик вращается вокруг формующей оправки. Диаметр испытуемой трубы может составлять 16, 20 или 25 мм. Внутренний радиус гибки выбирается из значений 96, 120 и 150 мм, внешний радиус — из значений 113, 141 и 178 мм. Радиус канавки составляет 8,1, 10,1 или 12,7 мм. Габаритные размеры оборудования — 600×600×800 мм, общая масса — 400 кг, мощность — 1,5 кВт. Для радиуса гибки предусмотрены варианты 6×16, 6×20 и 6×25. Оборудование соответствует требованиям GB 20041.21-2008 к жестким системам труб для прокладки кабелей, GB T14823.1 к металлическим трубам для электроустановок, GB/T244-2008 и GB/T232-1999 к испытаниям металлических труб, а также JG/T3050 к электроизоляционным трубам и фитингам в зданиях и полиэтиленовым гофрированным трубам для проводов.
