Артикул: 223-217 Модель: ВНЮ-22(1Н) Секция: Дополнительная

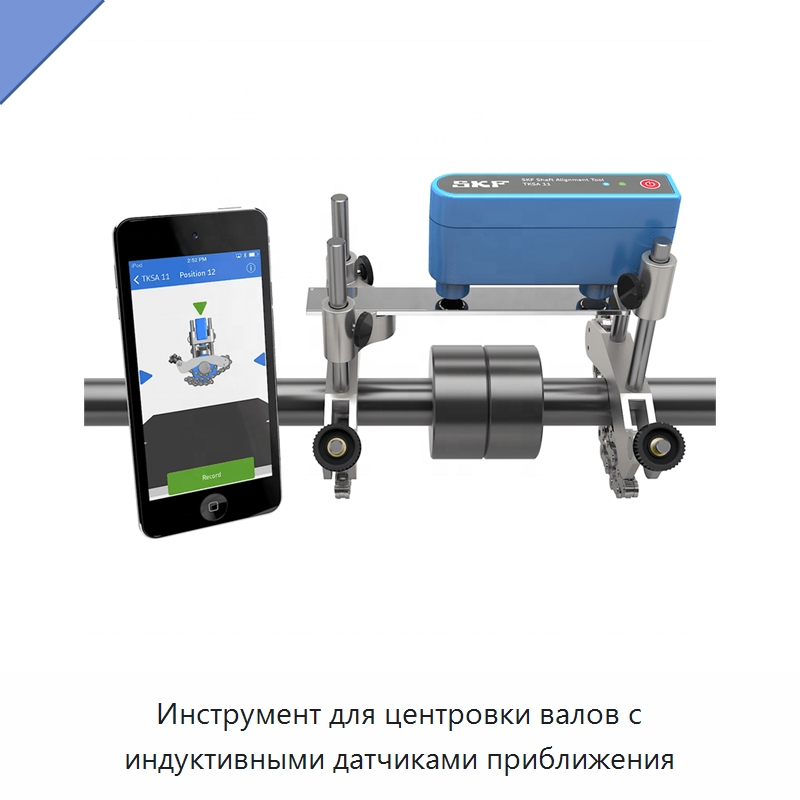

Инструмент для центровки валов с индуктивными датчиками приближения

Инструмент для центровки валов работает со смартфоном или планшетом и помогает выполнить измерение и корректировку положения валов. Измерительная система оснащена двумя индуктивными датчиками приближения и электронным инклинометром. Используется трёхпозиционное измерение по схеме 9–12–3. Вертикальную коррекцию выполняют с помощью прокладок, а горизонтальную — по текущим отображаемым значениям. Расстояние измерения между кронштейнами составляет от 0 до 185 мм. Диаметр валов — от 20 до 160 мм, а с дополнительными удлинительными цепями — до 320 мм. Максимальная рекомендуемая высота муфты составляет 55 мм и может быть увеличена до 175 мм при использовании дополнительных стержней. Погрешность измерения — менее 2 %, разрешение отображения — 10 мкм. Аккумуляторная литий-полимерная батарея обеспечивает до 18 часов непрерывной работы. Индуктивные датчики уменьшают влияние яркого солнечного света и люфта, поддерживая точность и надёжность измерений. Инструмент формирует автоматический отчёт о процессе и результатах центровки, который можно передавать по электронной почте или через облачные сервисы. Измерительный блок имеет степень защиты IP54, а щупы — IP67; рабочая температура составляет от 0 до +45 °C. Комплект поставляется в футляре и включает три реперных стержня, два кронштейна с цепями и стержнями, измерительную ленту, зарядный кабель и сертификат калибровки.
Наименование производителяTKSA 11 Atc Alignment Tool Shaft Laser Aligner, Laser Shaft Alignment Tool TKSA 11 Atc
Задать вопрос Искать на Baidu

Какую задачу решает инструмент для центровки валов

Инструмент для центровки валов используют для измерения и коррекции соосности горизонтальных валов: вертикальную коррекцию выполняют прокладками, а горизонтальную — по текущим значениям.
Измерение параметров

Характеристики ВНЮ-22(1Н)

Модель (по базе 91Т)ВНЮ-22(1Н)
Точностьвысокая
Класс точностивысокая точность
Степень защитывысокая
Типинструмент для центровки, лазерный инструмент для центровки валов
Напряжение220 В
Инструмент для центровки валов - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ВНЮ-22(1Н) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата последней сверки данных: 13.09.26

Производитель и характеристики проверены.
