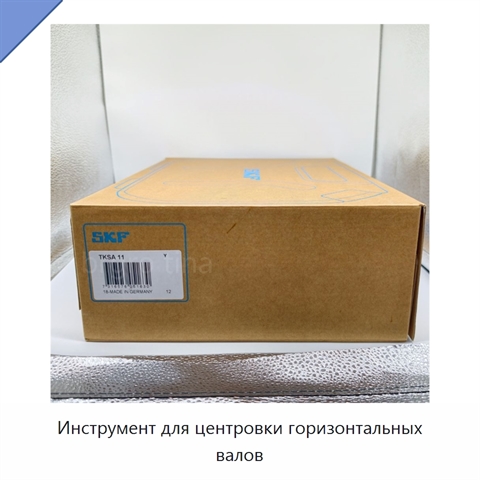

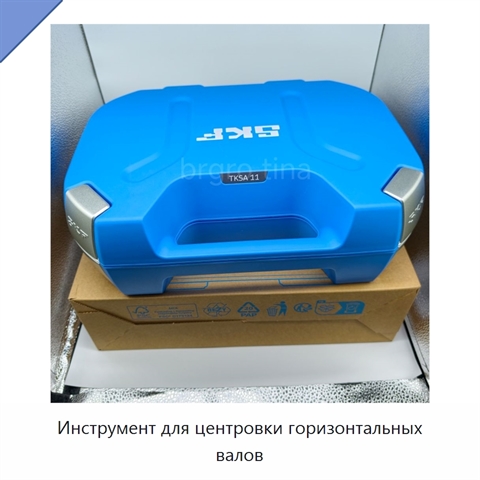

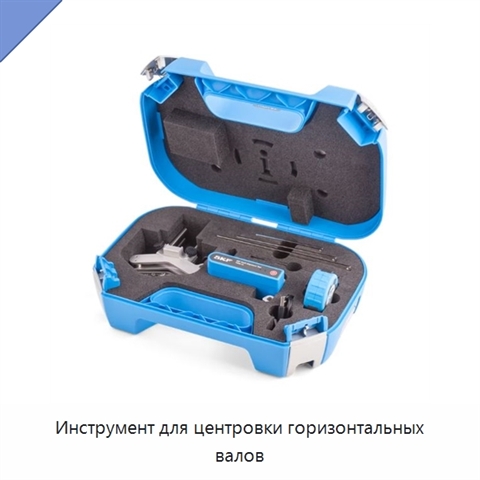

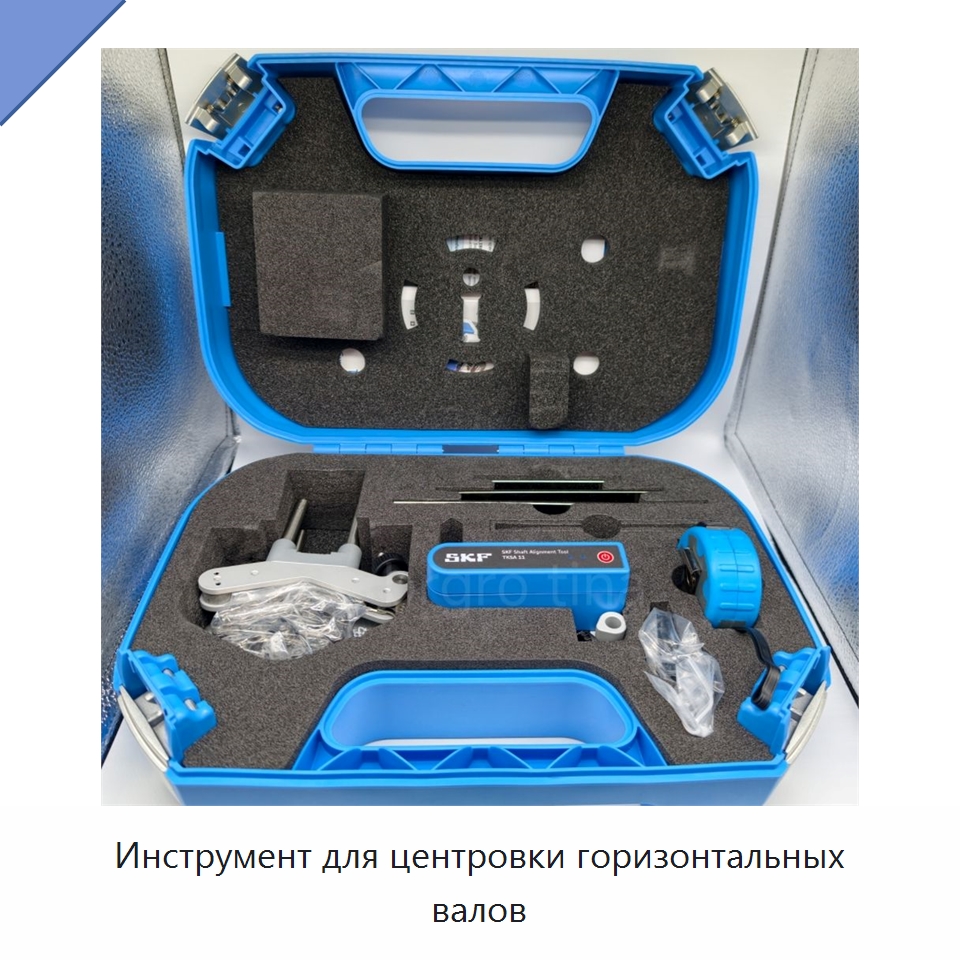

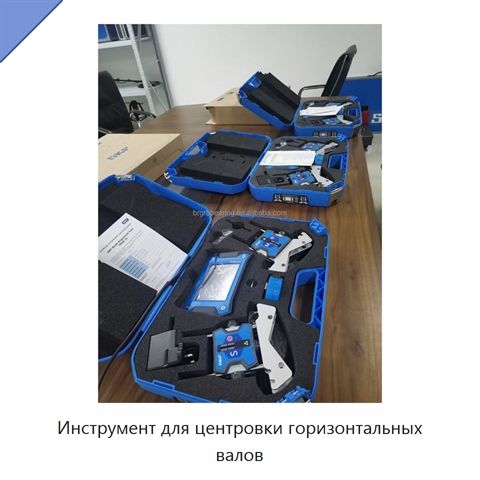

Инструмент для центровки горизонтальных валов

Измерение выполняется в трёх положениях 9–12–3, а текущие значения коррекции доступны для горизонтального расположения валов. Измерительный узел оснащён двумя индуктивными датчиками приближения и инклинометром ±0,5°. Измерительное расстояние между кронштейнами составляет от 0 до 185 мм; в комплект входят три опорных стержня длиной до 200 мм. Погрешность измерения составляет менее 2 %. Корпус изготовлен из пластика. Перезаряжаемый аккумулятор обеспечивает до 18 часов работы. Габариты блока — 105 × 55 × 55 мм, масса — 155 г. Для управления требуется внешнее устройство, не входящее в комплект. Программное обеспечение автоматически формирует отчёт. Крепление включает два кронштейна с цепями шириной 15 мм и рассчитано на валы диаметром от 20 до 160 мм. Максимальная высота муфты составляет 55 мм при использовании стандартных стержней длиной 80 мм; при возможности блок устанавливают непосредственно на муфту.

Наименование производителя

TKSA11 SKF Original Germany Shaft Alignment Tool TKSA 11 for Makes Bearing Shaft Alignment Easier
