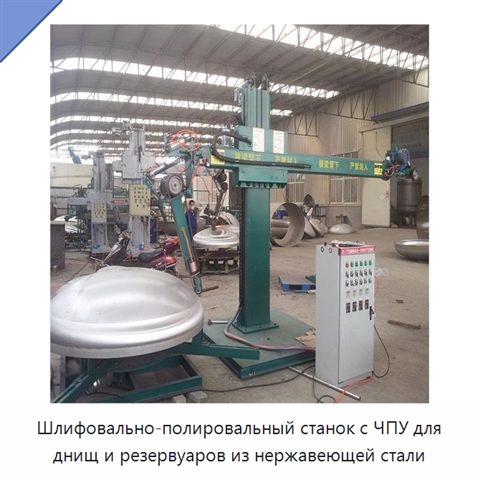

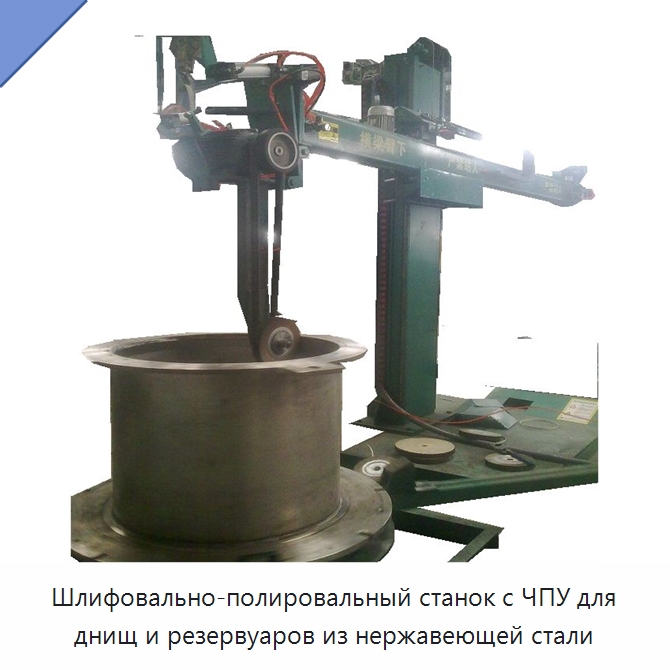

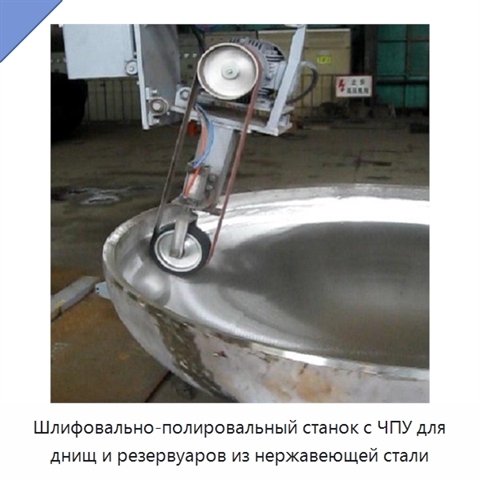

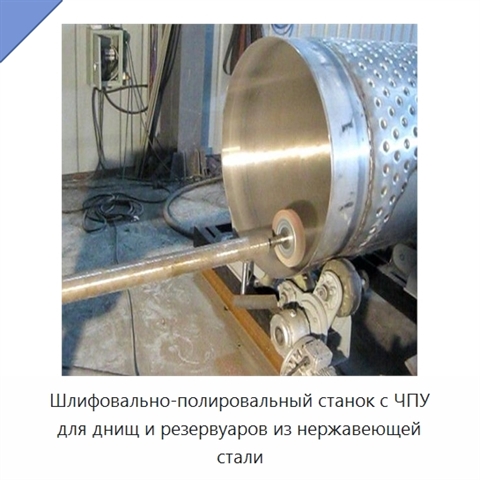

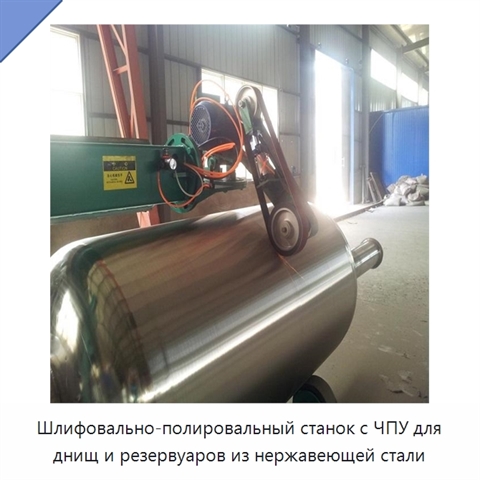

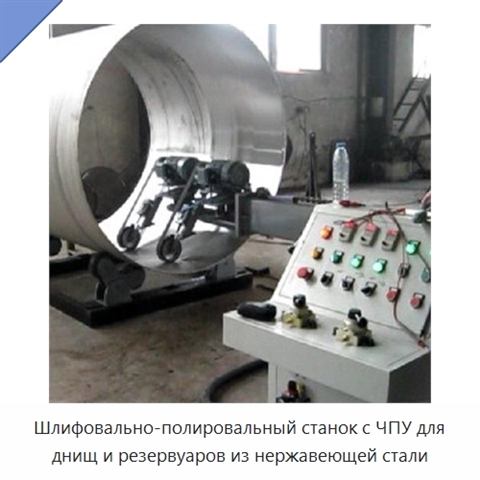

Станок с ЧПУ для шлифования и полирования днищ и резервуаров из нержавеющей стали

Станок с ЧПУ предназначен для шлифования и полирования внутренних и наружных стенок резервуаров, цилиндров, конусов и днищ из нержавеющей стали. Диаметр обрабатываемых заготовок составляет от Φ800 до Φ4300 мм. Длина горизонтального участка полирования не превышает 3000 мм, а при развороте заготовки достигает 6000 мм. Полировальная головка оснащена двигателем мощностью 4 кВт, лентой размером 1880 × 50 мм и полировальным кругом размером 300 × 50 × 32 мм. Производительность при обработке днищ составляет 4–6 м²/ч, при обработке резервуаров — 8–12 м²/ч; две полировальные головки обеспечивают удвоенную производительность. Поворотный стол для днищ оснащен двигателем мощностью 1 × 0,75 кВт и вращается со скоростью 1–30 об/мин. Диаметр стола составляет Φ800 мм, максимальная нагрузка на поворотный подшипник — 2 т. Приспособление для цилиндров и днищ рассчитано на зажим заготовок диаметром до Φ4300 мм; предусмотрены ручной винтовой зажим и автоматическое центрирование. Роликовый вращатель резервуара оснащен двумя двигателями мощностью 1,5 кВт каждый, имеет регулируемую скорость 1–50 об/мин и выдерживает нагрузку до 5 т. В его конструкции используются два ведущих и два ведомых колеса, размер ролика — 250 × 100 мм по диаметру и ширине. Перемещающий узел включает колонну с ходом 1600 мм и консоль с ходом 3000 мм. Колонна и консоль выполнены из профильных труб размером соответственно 500 × 300 × 10 мм и 250 × 150 × 8 мм. Скорость перемещения консоли вверх, вниз, вправо и влево регулируется. Адаптивная плавающая конструкция полировальной головки рассчитана на овальность заготовки до 50 мм. Шкаф управления объединяет операторский пост, исполнительные устройства и контуры управления, включая контакторы и реле. Пневматическая часть содержит манометры, цилиндры и трубопроводы, обеспечивающие подачу и возврат полировальной головки, а также работу плавающей конструкции. Газовый источник подает 0,6 м³/ч при давлении 0,4–0,6 МПа. Габариты станка составляют 6200 × 1500 × 3150 мм. Уровень шума не превышает 75 дБ при измерении на расстоянии 2 м от полировальной головки.

Наименование производителя

Top Quality CNC Dished Head Grinding Polishing Machine for Stainless Steel, Stainless Steel Tank Dished End Polishing Machine Pressure Vessel Surface Cleaning Machine
