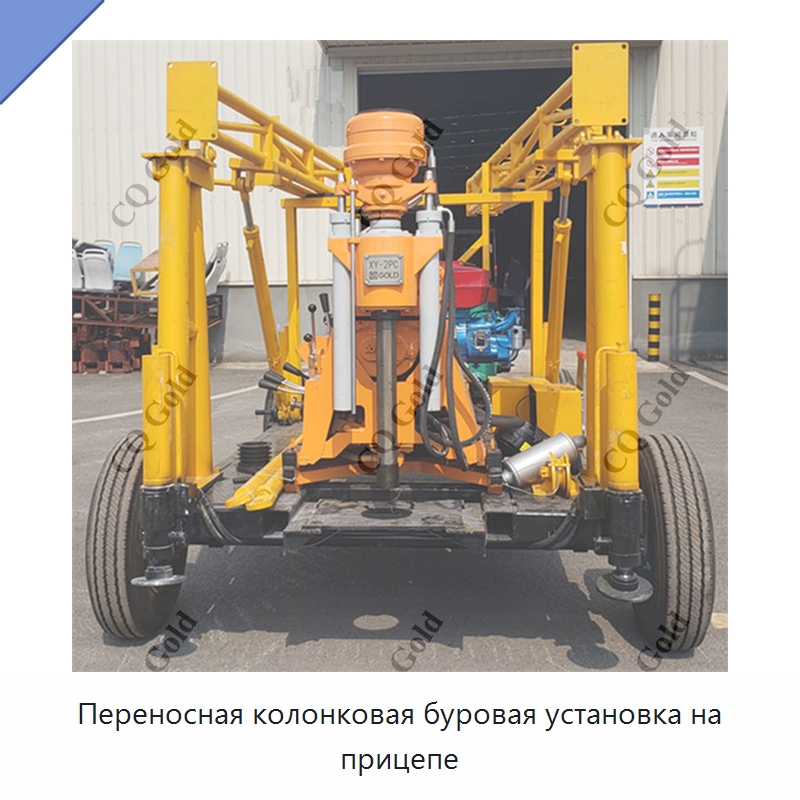

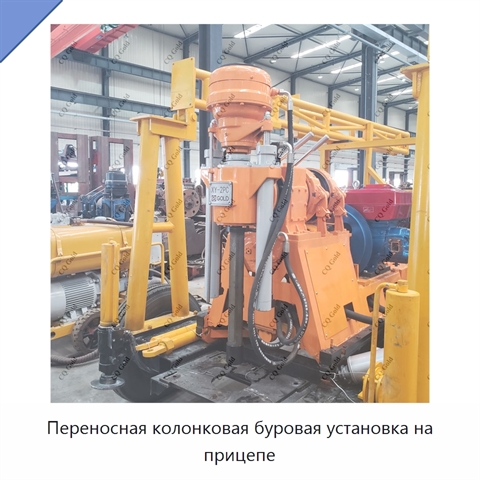

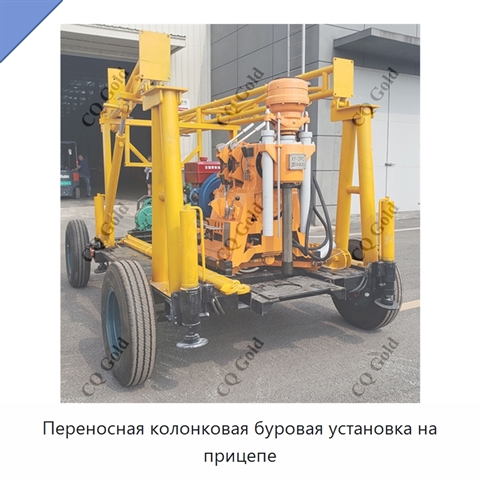

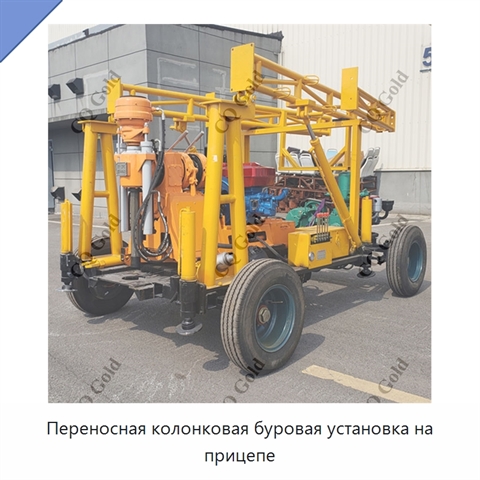

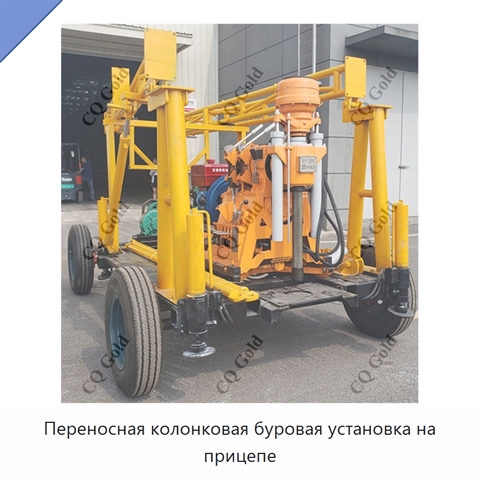

Переносная колонковая буровая установка на прицепе

Установка обеспечивает бурение на глубину до 150 м при использовании бурильной трубы диаметром 50 мм и до 300 м при применении канатной колонковой трубы диаметром 43 мм. Частота вращения вертикального вала при прямом вращении составляет 81, 164, 298, 334, 587 или 1190 об/мин, при обратном вращении доступны 98 и 199 об/мин. Максимальный крутящий момент равен 1110 Н·м, диапазон угла бурения составляет от 0 до 90°. Максимальное подъёмное усилие вертикального вала достигает 45 кН, его ход составляет 500 мм, а максимальное усилие подъёма одиночного каната — 20 кН. В конструкции предусмотрен шестерёнчатый масляный насос. Замена пары конических шестерён обеспечивает два ряда скоростей. Масса установки составляет 650 кг, габаритные размеры по длине, ширине и высоте — 1720×800×1300 мм.
