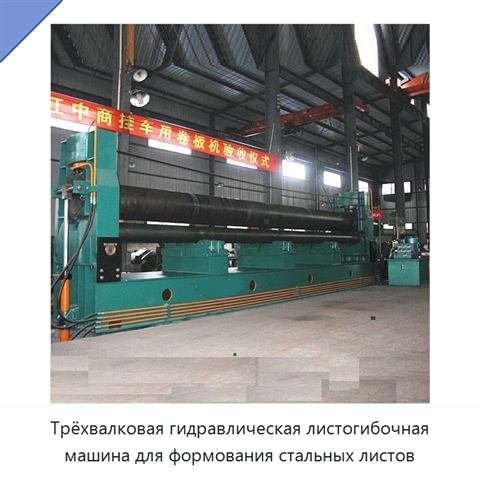

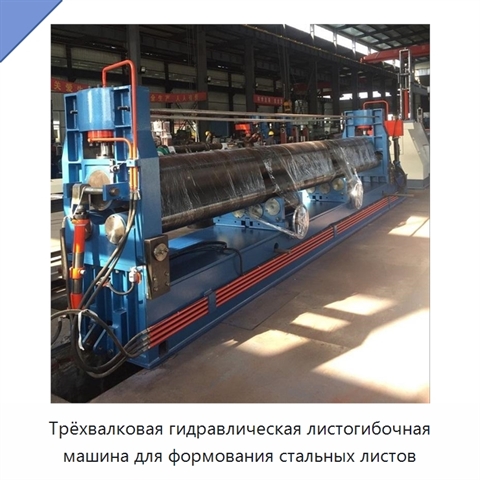

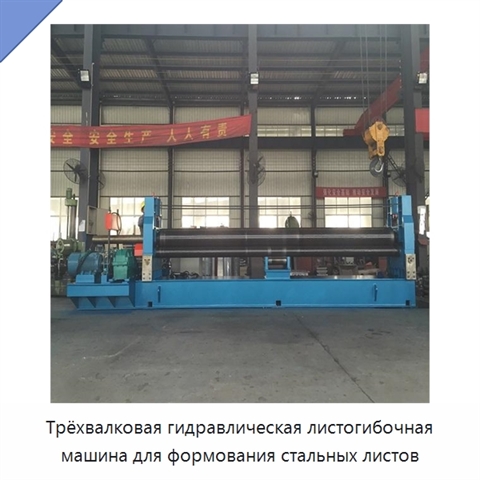

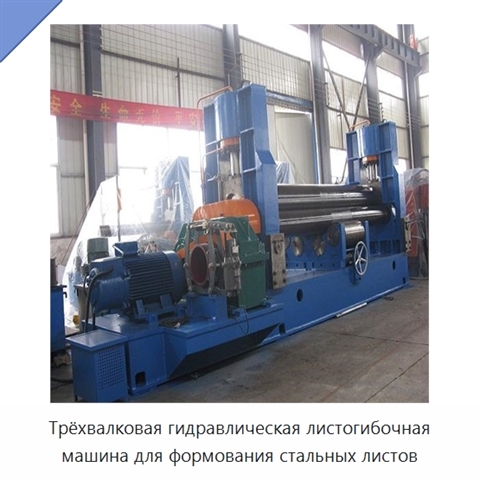

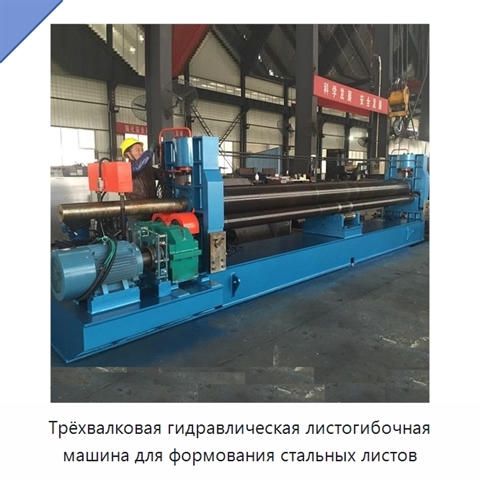

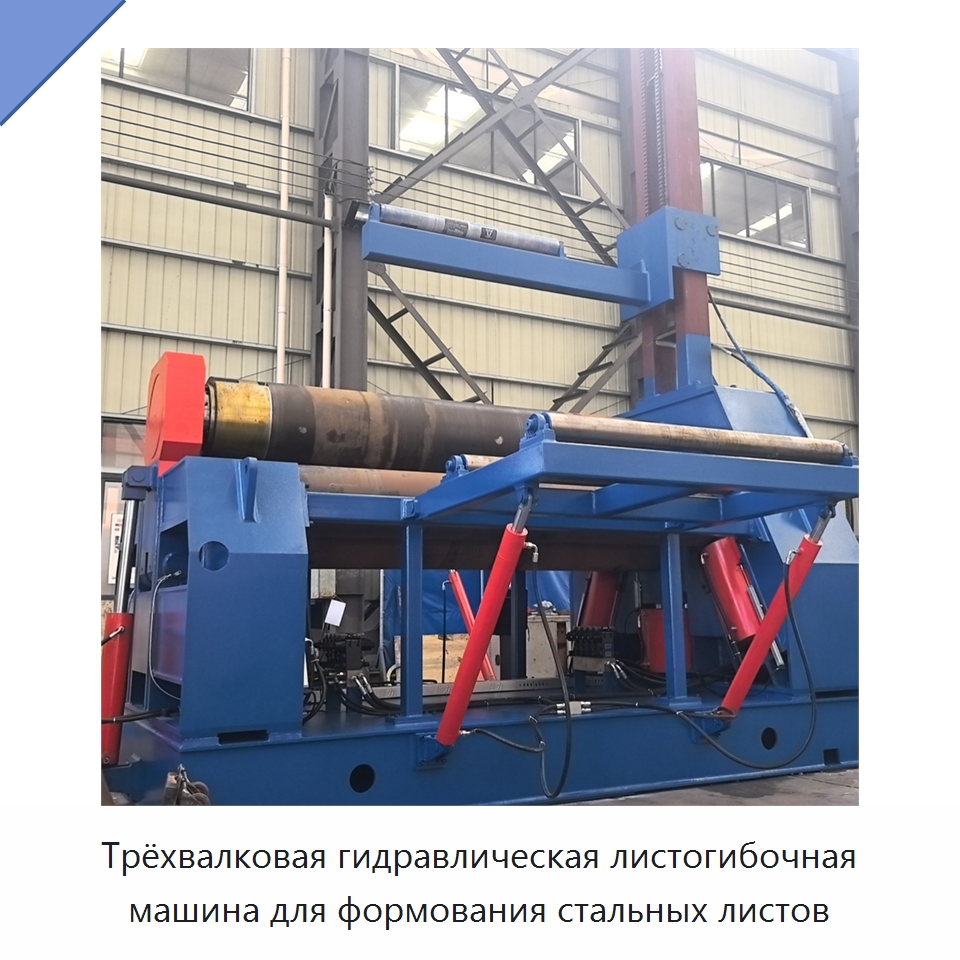

Трёхвалковая гидравлическая листогибочная машина для формования стальных листов

Трёхвалковая симметричная гидравлическая листогибочная машина имеет компактную конструкцию. Подъём верхнего валка и откидное устройство приводятся гидравликой, а главный привод передаёт вращение от электродвигателя через клиноременную передачу и редуктор на два нижних валка. Подъём верхнего валка выполнен с прямым приводом от двух цилиндров; максимальное рабочее давление этого узла составляет 18,5 МПа. На обоих концах верхнего валка установлены подшипники качения, подшипниковые опоры и датчики перемещения, а положение подъёма отображается на цифровом индикаторе. Бочкообразный верхний валок работает совместно с опорным валком для повышения точности формования. Привод нижних валков использует трёхступенчатый зубчатый редуктор с твёрдой поверхностью зубьев; тормоз нижнего валка блокируется гидравлически. Откидной узел выполнен на основе гидроцилиндра и через рычажный механизм открывает или закрывает боковую подшипниковую опору верхнего валка. В крайнем верхнем положении валок удерживается балансирной балкой, а его положение контролируется концевым выключателем. Основание представляет собой сварную замкнутую раму с сопротивлением изгибу и кручению и большим моментом инерции. Гидравлическая система состоит из шестерённого насоса, блока клапанов и вспомогательной арматуры. Система электрического управления включает шкаф и ручной кнопочный пульт. Главный выключатель обеспечивает защиту от короткого замыкания и перегрузки главного электродвигателя.
