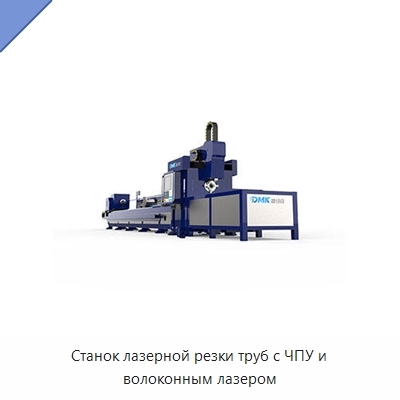

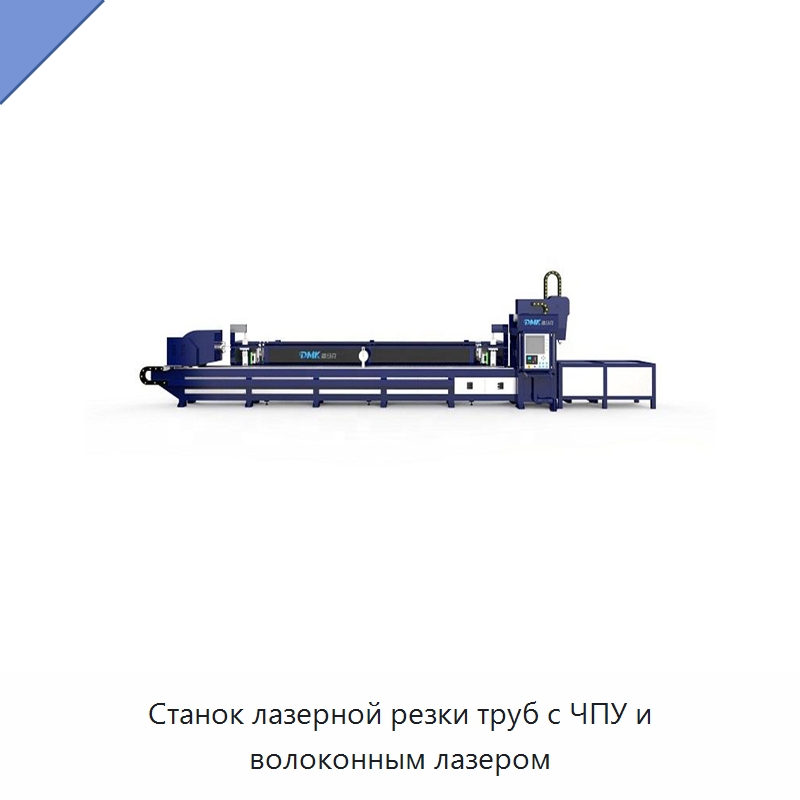

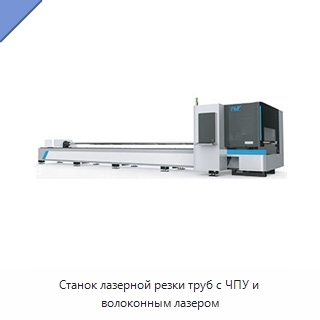

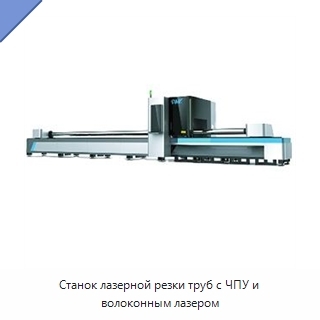

Станок лазерной резки труб с ЧПУ и волоконным лазером

Станок оснащён волоконным лазером, специализированной лазерной режущей головкой и системой ЧПУ. Два патрона выполняют автоматический зажим труб; рабочая область составляет 200 × 6000 мм, толщина реза — 0–12 мм, диапазон зажима — 20–230 мм для круглых и 20–150 мм для квадратных труб. Оборудование предназначено для резки металлических труб, включая изделия из углеродистой и нержавеющей стали, а также может обрабатывать другие профили. Резка выполняется с узким пропилом и минимальной зоной термического влияния; режущая головка не соприкасается с материалом, поэтому поверхность получается гладкой, без заусенцев и механической деформации. Возможно формирование любых контуров, а также резка стальных листов, листов из алюминиевых сплавов и твёрдого сплава. Жёсткая станина уменьшает вибрации при высокоскоростной работе, портальная конструкция использует реечную передачу, а литые алюминиевые направляющие ускоряют резку по дуге. Открытый рабочий стол облегчает эксплуатацию и занимает небольшую площадь. Перемещения по осям X, Y и Z составляют 6000, 400 и 200 мм соответственно; для оси W предусмотрен неограниченный ход. Максимальная скорость позиционирования прямой оси — 100 м/мин, точность позиционирования — ±0,05 мм/м, повторяемость — ±0,03 мм; максимальная скорость поворотной оси — 100 об/мин, её повторяемость — 8 угловых минут. В состав оборудования входят прецизионный охладитель, устройство удаления шлака и устройство вытяжки пыли. Габариты станка — 9 × 3 × 2,6 м.
