Артикул: 111-307
Модель: ТНС-6
Секция: Дополнительная

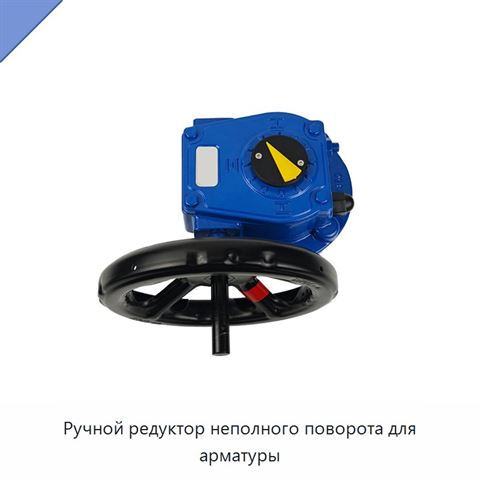

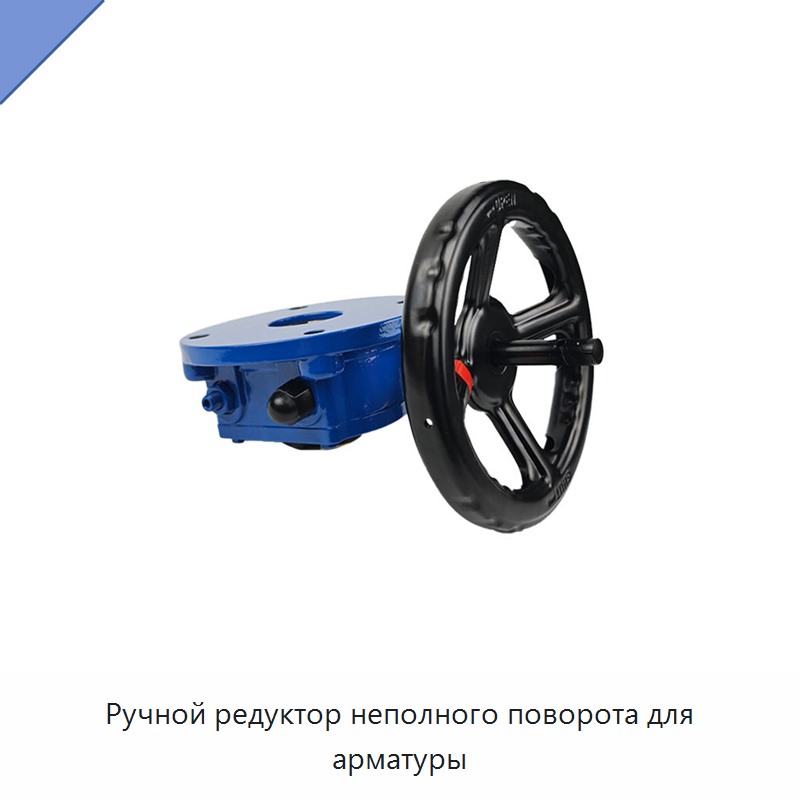

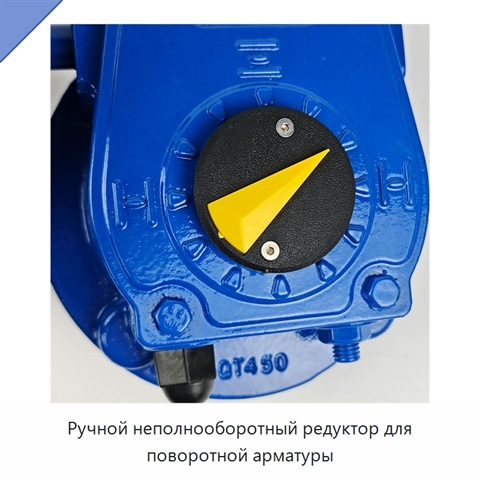

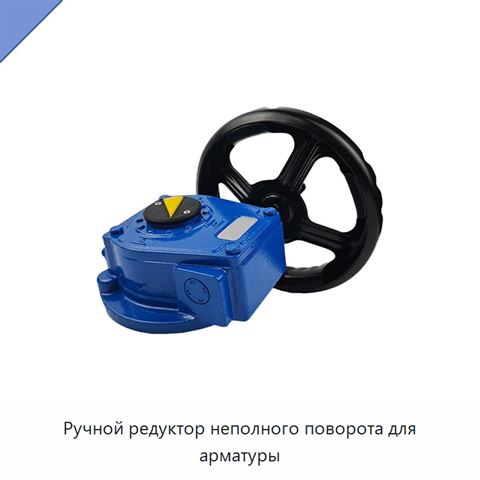

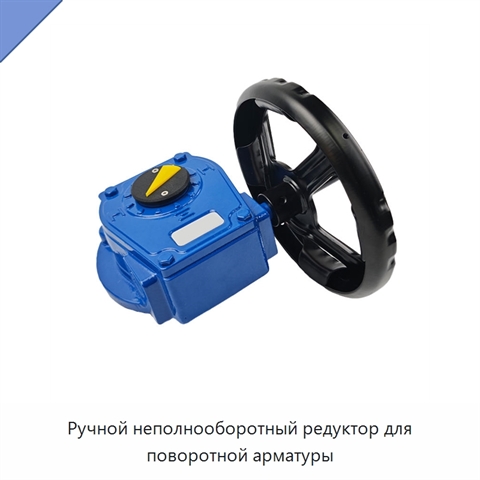

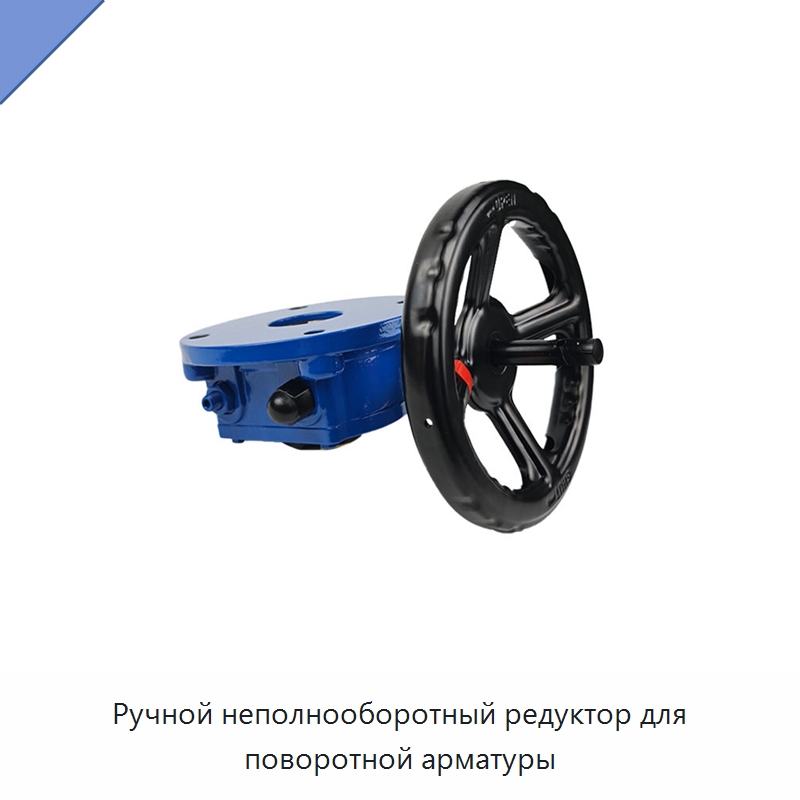

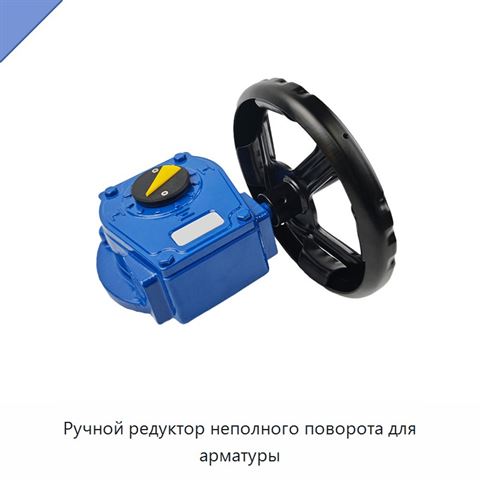

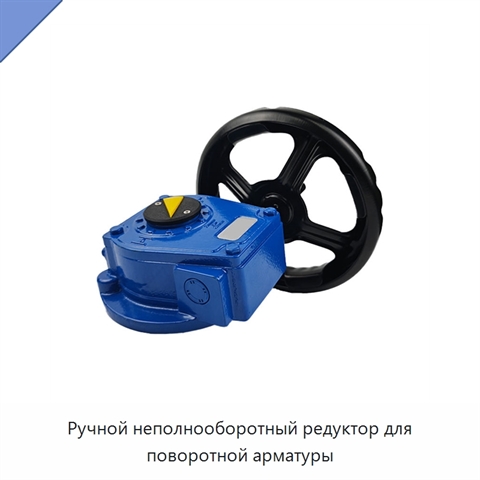

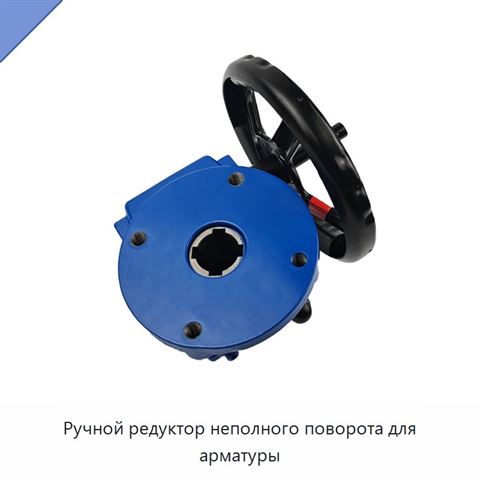

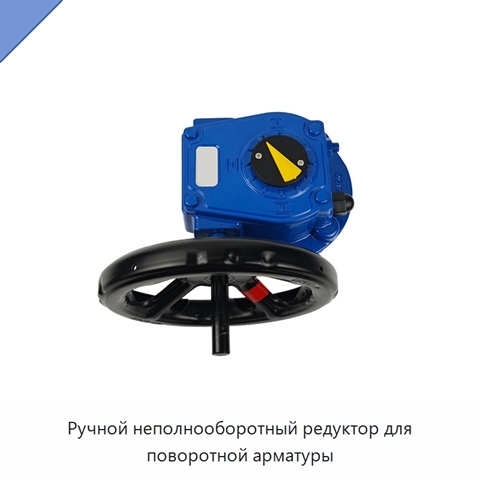

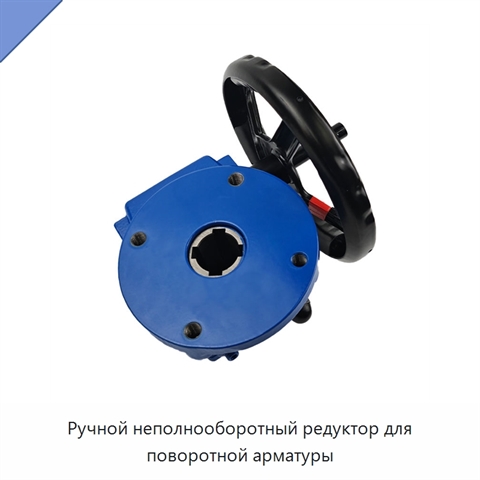

Ручной редуктор неполного поворота для арматуры
Ручной редуктор серии XKM предназначен для управления трубопроводной арматурой с поворотом на 90°, включая шаровые, дисковые затворы и пробковые клапаны. Также может применяться для технологических заслонок и заслонок энергетических установок. Редуктор обеспечивает передачу выходного крутящего момента до 180000 Н·м при передаточных числах от 34:1 до 5078:1. Корпус изготовлен из высокопрочного чугуна; прочная компактная конструкция оснащена регулируемыми механическими ограничителями, упорными подшипниками и механизмом самоторможения. Степень защиты корпуса — IP67. В качестве опций предусмотрены входной вал из нержавеющей стали с блокирующим устройством, звёздочка, удлинительный шток индикатора, подключение концевого выключателя, крышка индикатора IP68 и исполнение для высоких или низких температур с корпусом из нержавеющей стали.
Задать вопрос Искать на Baidu
Какую задачу решает редуктор неполного поворота для арматуры
Ручной редуктор неполного поворота применяется для передачи усилия и управления шаровыми клапанами, дисковыми затворами, пробковыми клапанами и технологическими заслонками с поворотом на 90°.
Характеристики ТНС-6
Модель (по базе 91Т)ТНС-6
Подшипникиупорные подшипники
Передаточное числоот 34:1 до 5078:1
Материал корпусавысокопрочный чугун
Степень защитыIP67
Максимальный выходной крутящий моментдо 180000 Н·м
Механический ограничительрегулируемый
Материал опционального корпусанержавеющая сталь
Степень защиты опциональной крышки индикатораIP68
Опциональный удлинительный шток индикаторадоступен
Опциональный входной валвходной вал из нержавеющей стали с блокирующим устройством
Опциональное подключение концевого выключателядоступно
Опциональная звёздочкадоступна
Опциональное температурное исполнениедля высоких и низких температур
Угол поворота90°
Самоторможениеда
Тип клапанапробковый клапан, шаровый клапан, дисковый затвор
Люди, которые искали Редуктор неполного поворота для арматуры, также смотрели:
+5 фотоЭлектрический динамометрический ключ с регулируемым моментом до 1500 Н·м, цифровым дисплеем и контролем крутящего момента
Модель: ЕА6-4
- Регулировка
- регулируемый
- Дисплей
- цифровой дисплей
- Размер привода
- 1 дюйм
- Источник питания
- электрический
- Номинальное напряжение
- 220 В
Электрический динамометрический ключ предназначен для затяжки резьбовых соединений с контролем крутящего момента. Инструмент позволяет регулировать момент затяжки до 1500 Н·м и предварительно задавать требуемое значение для выполнения повторяемых операций. Цифровой дисплей обеспечивает отображение р

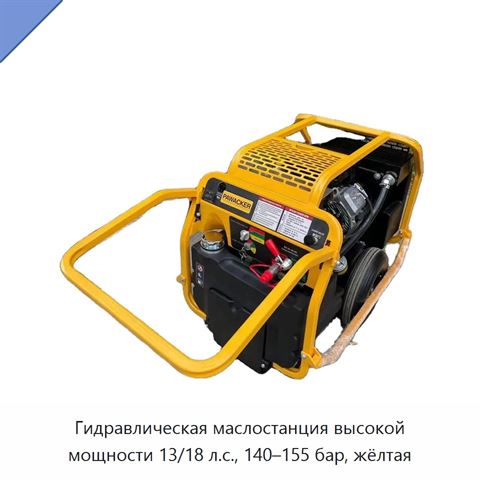

+6 фотоГидравлическая маслостанция высокой мощности 13/18 л.с., 140–155 бар, жёлтая
