Артикул: 134-836
Модель: АТВ-55(9У)
Секция: Дополнительная

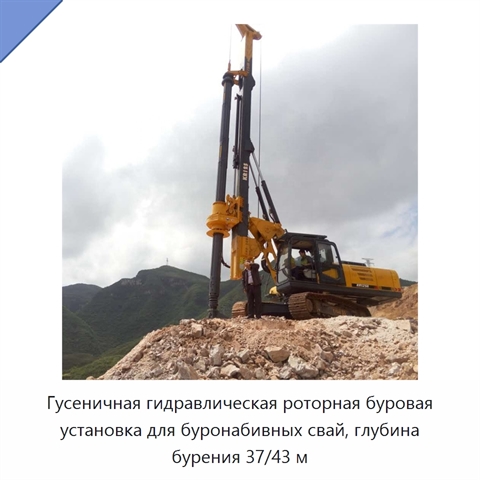

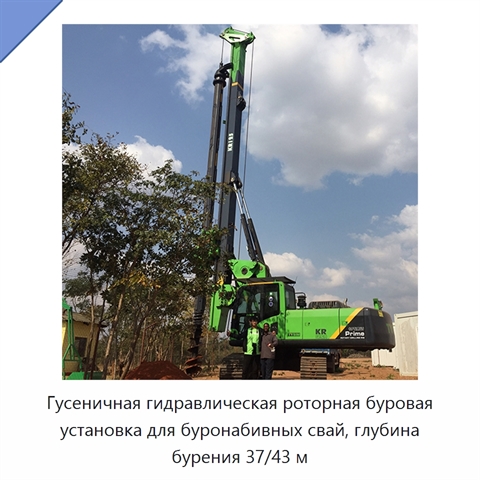

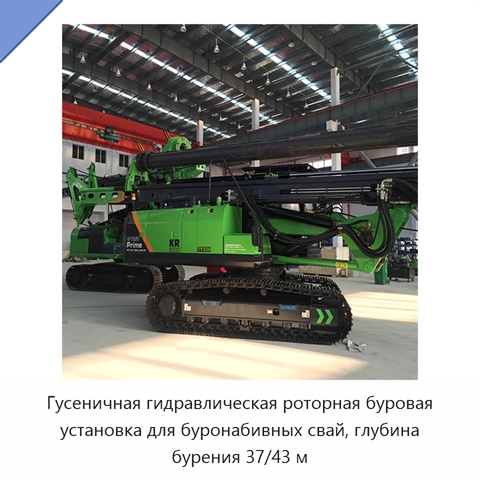

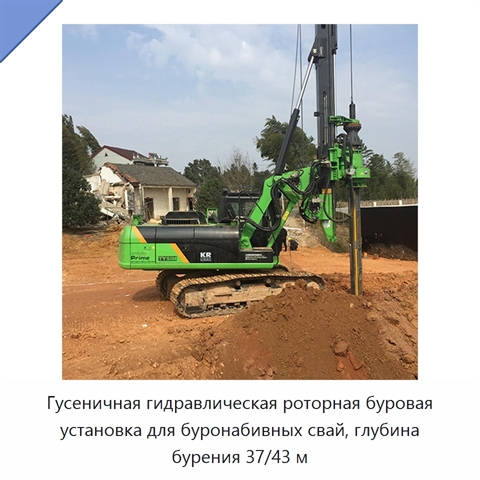

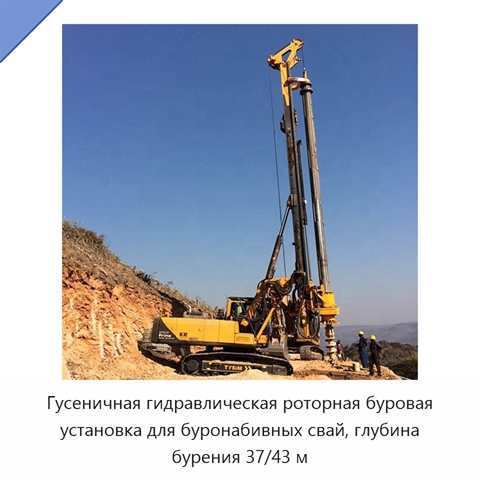

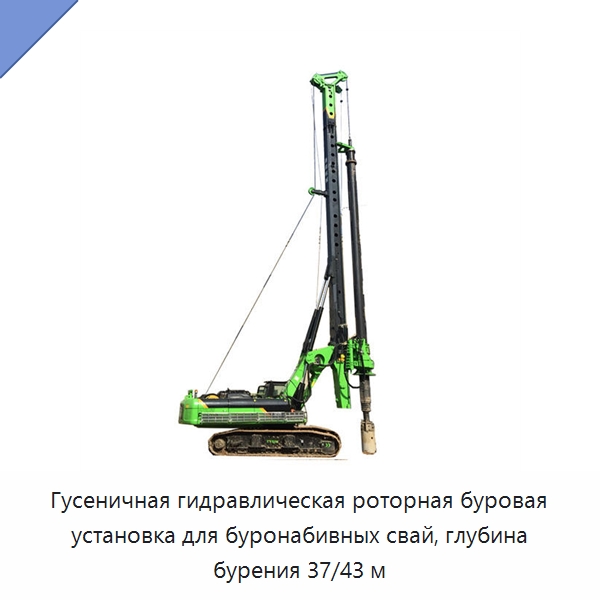

Гусеничная гидравлическая роторная буровая установка для буронабивных свай, глубина бурения 37/43 м
Гусеничная гидравлическая роторная буровая установка предназначена для бурения скважин под сваи. Максимальная глубина зависит от исполнения бурильной штанги наружным диаметром 355 мм: фрикционная конструкция с пятью секциями по 9,5 м обеспечивает бурение до 43 м, замковая конструкция с четырьмя секциями по 10 м — до 37 м. Максимальный диаметр бурения составляет 1300/1500 мм, рабочая частота вращения находится в диапазоне 6–30 об/мин. Главная лебёдка развивает тяговое усилие 110 кН при скорости 78 м/мин, а вспомогательная — 60 кН при скорости 60 м/мин; максимальное подъёмное усилие достигает 150 кН. Ход цилиндра равен 3200 мм, боковой наклон мачты составляет ±3°, наклон вперёд — 5°. Давление гидросистемы составляет 34,3 МПа, пилотное давление — 3,9 МПа. Скорость передвижения достигает 3 км/ч, максимальное тяговое усилие — 220 кН. В рабочем положении высота установки равна 15 480 мм, ширина — 3000 мм; транспортная длина составляет 14 035 мм, ширина — 3000 мм, высота — 3645 мм. Шестицилиндровый рядный двигатель рабочим объёмом 6,7 л оборудован турбонаддувом, охлаждением по схеме «воздух — воздух», топливной системой с общей магистралью высокого давления, электронным управлением и непосредственным впрыском. Диаметр цилиндра составляет 107 мм, ход поршня — 124 мм. Номинальная мощность двигателя равна 124 кВт при 2050 об/мин, максимальный крутящий момент — 658 Н·м при 1500 об/мин.
Задать вопрос Искать на Baidu
Какую задачу решает роторная буровая установка
Роторная буровая установка применяется в гражданском строительстве для бурения скважин под буронабивные сваи максимальным диаметром 1300/1500 мм и глубиной 37/43 м.
Характеристики АТВ-55(9У)
Модель (по базе 91Т)АТВ-55(9У)
Основные компонентыПЛК, двигатель, насос
Ключевое преимуществогибкое производство
Масса35000 кг
Роторная буровая установка - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации АТВ-55(9У) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации АТВ-55(9У) под условия применения (на базе производителя-оригинала или нашего завода в России).
Данные проверены на актуальность: 09.08.26
Информация о производителе и характеристиках подтверждена.
