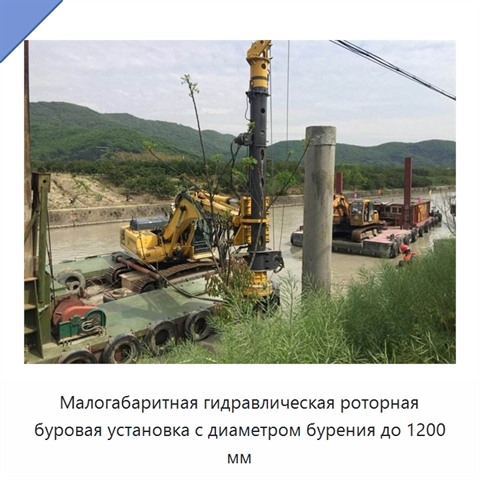

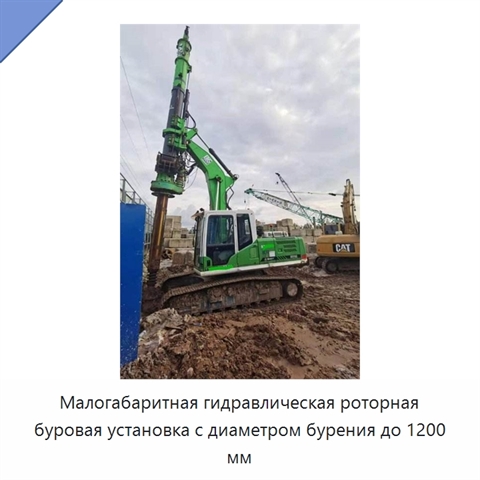

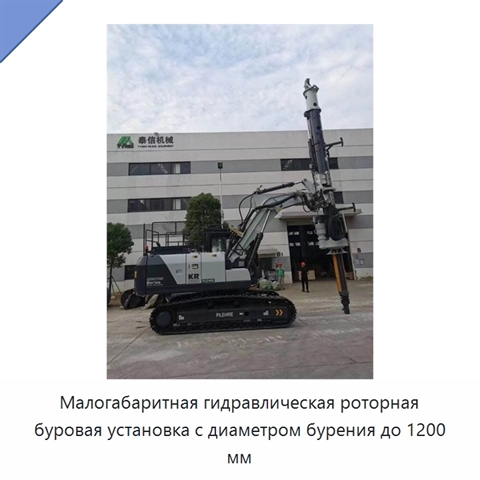

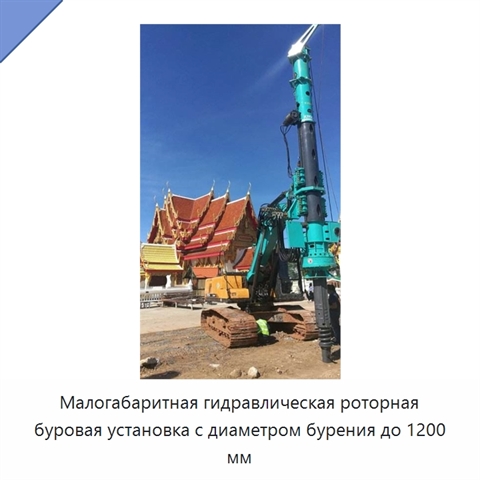

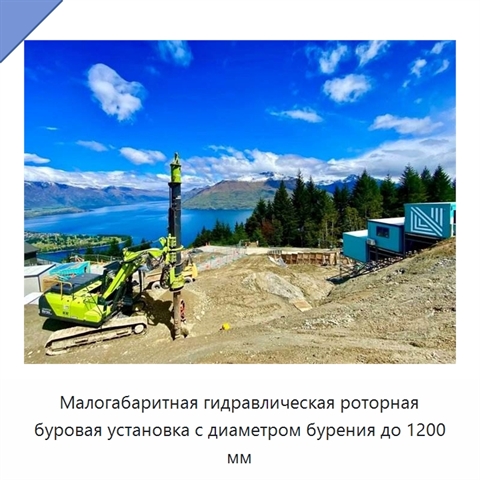

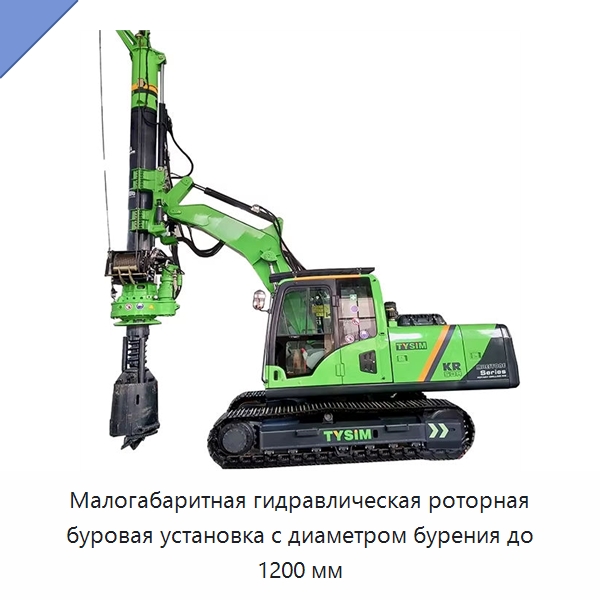

Малогабаритная гидравлическая роторная буровая установка с диаметром бурения до 1200 мм

Малогабаритная гидравлическая роторная буровая установка рассчитана на четыре исполнения для экскаваторов размерных групп 8–13, 14–16, 20–23 и 24+ т. Для этих исполнений максимальный крутящий момент составляет соответственно 32–42, 50, 50 и 50 кН·м, а максимальная глубина бурения — 12, 16, 20 и 24 м. Максимальный диаметр бурения для каждого исполнения равен 1200 мм. Ход цилиндра составляет соответственно 600/900, 1100, 1100 и 1100 мм. Тяговое усилие основной лебедки равно 45, 65, 65 и 65 кН, а ее скорость — 30, 48, 48 и 48 м/мин. Диапазон наклона мачты вперед составляет от −30° до +60° для группы 8–13 т и от −30° до +90° для остальных трех групп. Рабочая частота вращения во всех исполнениях находится в диапазоне 7–40 об/мин, максимальное пилотное давление — 31,5 МПа. Минимальный радиус вращения равен соответственно 2750, 2800, 2950 и 5360 мм. Рабочая высота составляет 7181, 8868, 9926 и 11421 мм, рабочая ширина — 2300, 2600, 2800 и 3300 мм. Транспортная высота для тех же исполнений равна 3014, 2731, 3150 и 3311 мм, транспортная ширина — 2300, 2600, 2800 и 3300 мм, транспортная масса — 5,4, 6,1, 6,5 и 7 т. Основные компоненты установки: ПЛК, двигатель и насос.

Наименование производителя

TYSIM KR50A Mini Hydraulic Rotary Drilling Rig High Power Engine Pump Core Components High Efficiency 12m-24m Depth 1200mm
