Артикул: 444-948
Модель: ХФЕ-92(9Ф)
Секция: Дополнительная

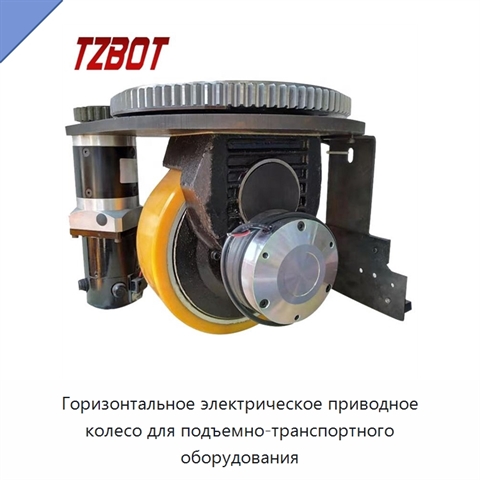

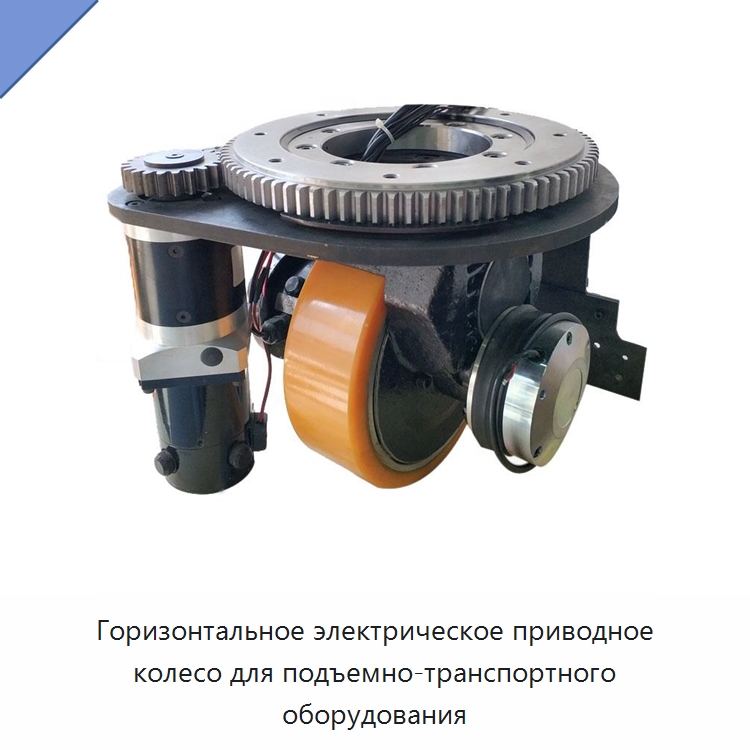

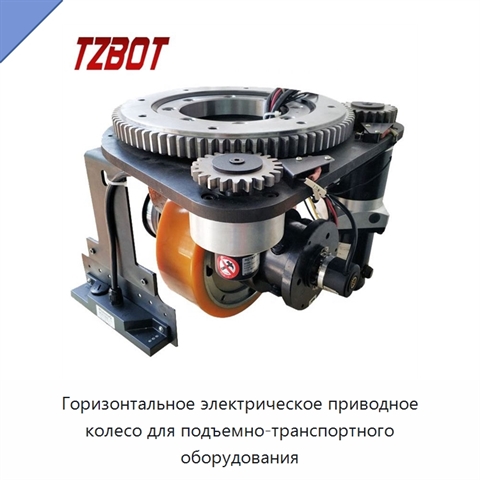

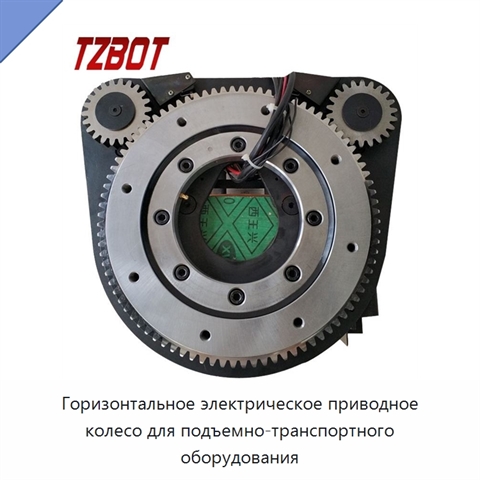

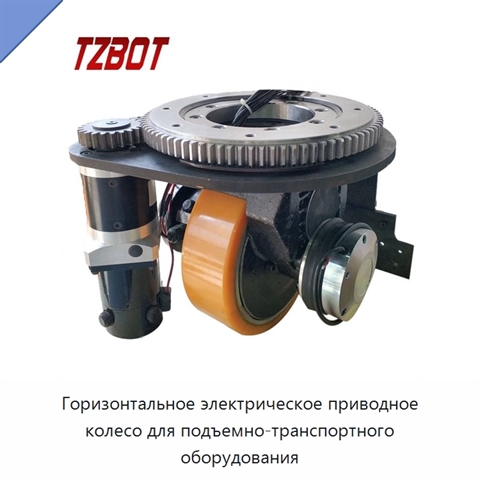

Горизонтальное электрическое приводное колесо для подъемно-транспортного оборудования
Приводное колесо выполняет функции движения и руления с использованием двигателей и редукторов. Тяговая часть оснащена серводвигателем постоянного тока. Его мощность по режиму S2-60 мин составляет 500 Вт, номинальное напряжение — 24 В, номинальный ток — 25 А, номинальная частота вращения — 2800 об/мин, номинальный крутящий момент — 1,7 Н·м. Передаточное отношение редуктора составляет 32,19:1. Диаметр колеса равен 220 мм, тормозной момент — 8 Н·м. Рулевой привод имеет мощность по режиму S2-60 мин 200 Вт, номинальное напряжение 24 В, номинальный ток 11 А, номинальную скорость 3000 и номинальный крутящий момент 0,64. Общее передаточное отношение рулевого механизма составляет 200. Для повышения точности руления предусмотрены два энкодера: один установлен на двигателе, второй — на рулевой шестерне. Абсолютный энкодер можно установить с левой стороны. Конструкция имеет уменьшенный радиус поворота, а применение серводвигателя упрощает техническое обслуживание узла.
Задать вопрос Искать на Baidu
Какую задачу решает приводное колесо
Приводное колесо применяют для перемещения и управления направлением автоматических транспортных средств, электрических штабелеров, тягачей и другого промышленного оборудования с автоматической навигацией.
Характеристики ХФЕ-92(9Ф)
Модель (по базе 91Т)ХФЕ-92(9Ф)
Тип двигателясерводвигатель постоянного тока
Привод0,5 кВт
Приводное колесо - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ХФЕ-92(9Ф) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ХФЕ-92(9Ф) под условия применения (на базе производителя-оригинала или нашего завода в России).
Дата последней проверки актуальности информации: 08.10.26
Производитель и технические характеристики подтверждены.
