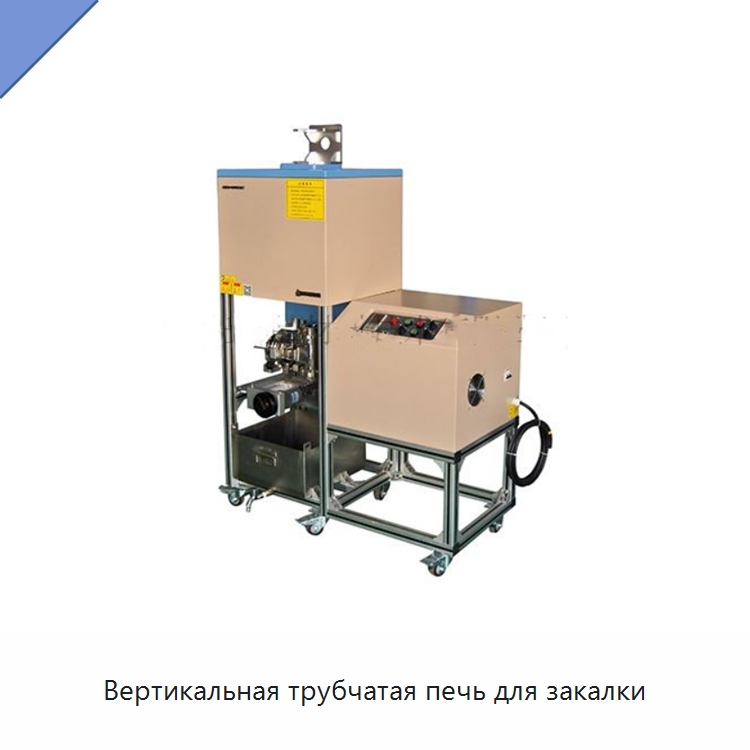

Вертикальная трубчатая печь для закалки

Вертикальная трубчатая печь предназначена для закалки образцов в вакууме и контролируемой атмосфере. Конструкция оснащена контейнером с жидкостным уплотнением. На верхнем фланце установлено электромагнитное устройство подвеса образца с допустимой нагрузкой до 500 г. Нажатие кнопки освобождает образец, который вместе с подвесной проволокой перемещается в закалочную емкость. Нижний фланец соединён со вставным клапаном с ручным управлением; под клапаном расположена закалочная емкость из нержавеющей стали размером 400 × 400 × 200 мм. Размер образца для закалки в вакууме и атмосфере должен быть менее 50 мм в диаметре и 65 мм по длине. Максимальная температура составляет 1700 °C и достигается менее чем за 30 минут, номинальный температурный диапазон — 800–1600 °C. Электропитание рассчитано на частоту 50/60 Гц, мощность составляет 4 кВт. Нагрев выполняют четыре U-образных кремний-молибденовых стержня класса 1800, длина зоны нагрева — 130 мм. Рекомендуемая скорость нагрева до 1400 °C составляет не более 10 °C/мин, в диапазоне 1400–1600 °C — не более 5 °C/мин, выше 1600 °C — 2 °C/мин. Используется термопара типа B. Стандартная корундовая труба имеет наружный диаметр 60 мм, внутренний диаметр 54 мм и длину 850 мм. Материал печи — высокочистый оксид алюминия, поверхность покрыта высокотемпературным слоем оксида алюминия. Для трубы рекомендуется стандартный вариант, поскольку увеличение толщины корундовой трубы повышает риск разрушения. Система регулирования включает контроллер температуры, автоматическое регулирование, интеллектуальное программирование на 50 сегментов и точность регулирования ±1 °C. Предусмотрен порт связи с компьютером. Компьютерное программное обеспечение используется для управления кривой повышения температуры и экспорта данных. Печь имеет сертификацию UL. Опциональная вакуумная система с двухроторным пластинчатым механическим насосом обеспечивает степень вакуума 10^-2 торр; для получения вакуума 10^-5 торр или лучше применяются высоковакуумные установки. Габаритные размеры печи составляют 1100 × 650 × 1850 мм, масса — около 190 кг.

Наименование производителя

UL Certified GSL-1700X-VTQ Vertical Vacuum Tube Quenching Furnace 1700℃ Automatic Atmosphere/Vacuum Control OEM Supported
