Артикул: 118-082
Модель: ШЧ48-4
Секция: Дополнительная

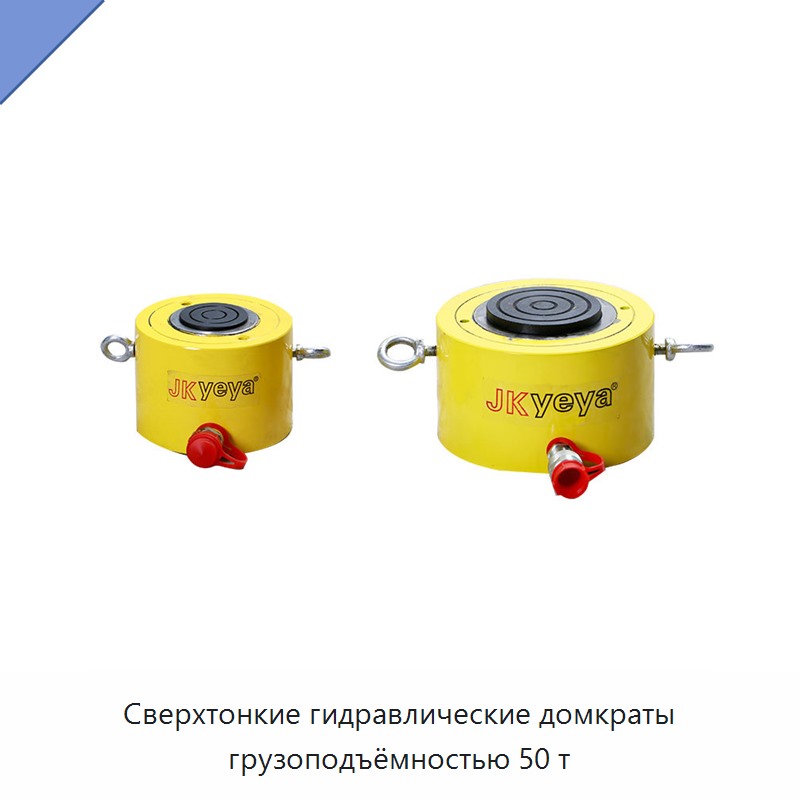

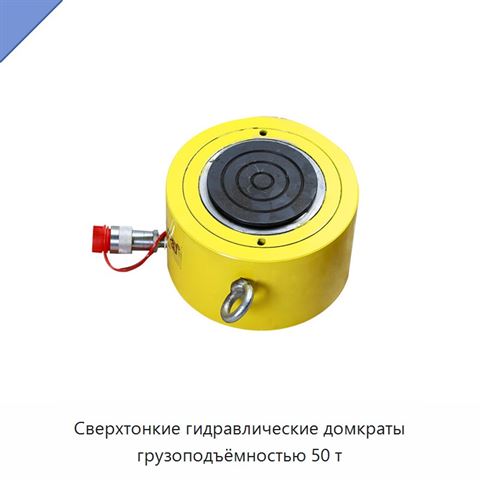

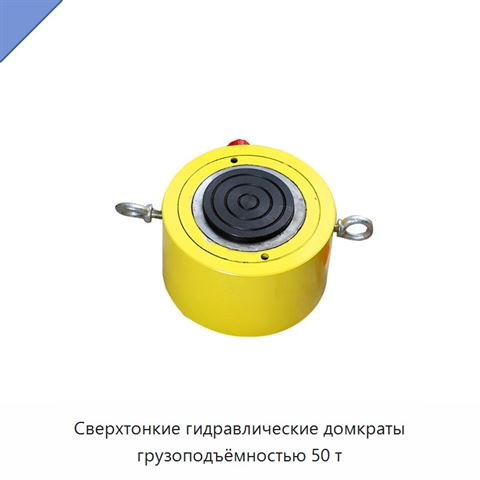

Сверхтонкие гидравлические домкраты грузоподъёмностью 50 т
Сверхтонкие гидравлические домкраты одностороннего действия предназначены для подъёма тяжёлых нагрузок с возвратом штока под действием нагрузки. Конструкция рассчитана на восприятие эксцентрической нагрузки до 10 % номинальной грузоподъёмности без повреждения цилиндра. Пылезащитное кольцо ограничивает попадание загрязнений и способствует увеличению срока службы гидроцилиндра. Плунжер имеет хромированную поверхность, снижающую износ в зоне контакта с опорным кольцом.
Домкраты выпускаются с грузоподъёмностью от 50 до 500 т и ходом штока 300 мм. Эффективная площадь цилиндра составляет от 78,5 до 707 см², рабочий объём масла — от 2355 до 35325 см³. Высота A составляет от 412 до 869 мм, высота в выдвинутом положении B — от 712 до 1369 мм. Наружный диаметр корпуса находится в пределах 140–400 мм, внутренний диаметр цилиндра — 100–300 мм, диаметр плунжера с болтовой резьбой — 70–240 мм. Масса зависит от исполнения и составляет 39–782 кг. Соединение выполнено со стандартной муфтой NPT 3/8; возможна установка запорного клапана для фиксации нагрузки в требуемом положении.
Задать вопрос Искать на Baidu
Какую задачу решает сверхтонкие гидравлические домкраты
Гидравлический домкрат применяется для подъёма тяжёлых промышленных нагрузок при ограниченной монтажной высоте.
Характеристики ШЧ48-4
Модель (по базе 91Т)ШЧ48-4
Максимальная высота45
Типгидравлический домкрат
Внутренний диаметр цилиндра E100; 140; 160; 200; 215; 240; 270; 300 мм
Высота A412; 432; 446; 466; 485; 562; 625; 869 мм
Высота B в выдвинутом положении712; 732; 746; 766; 785; 862; 925; 1369 мм
Грузоподъёмность50, 100, 150, 200, 250, 300, 400, 500 т
Диаметр плунжера F70; 100; 115; 150; 165; 190; 220; 240 мм
Допустимая эксцентрическая нагрузкадо 10 % грузоподъёмности цилиндра
Запорный клапанвозможна установка
Масса39; 72; 91; 137; 195; 333; 421; 782 кг
Наружный диаметр D140; 180; 216; 268; 285; 320; 367; 400 мм
Объём масла2355; 4615; 6029; 9420; 10886; 13564; 17168; 35325 см³
Покрытие плунжерахромированное
Принцип действияодностороннее действие, возврат под нагрузкой
Соединительная муфтаNPT 3/8
Ход штока300 мм
Эффективная площадь цилиндра78,5; 153,9; 201; 314; 363; 452; 572; 707 см²
