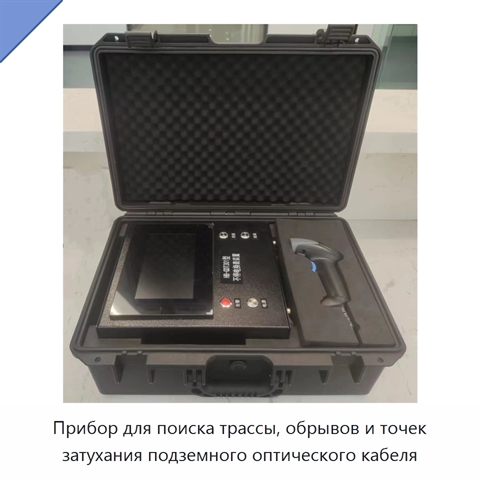

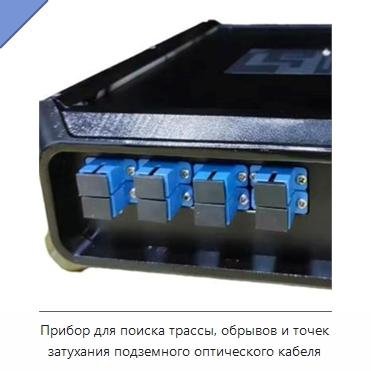

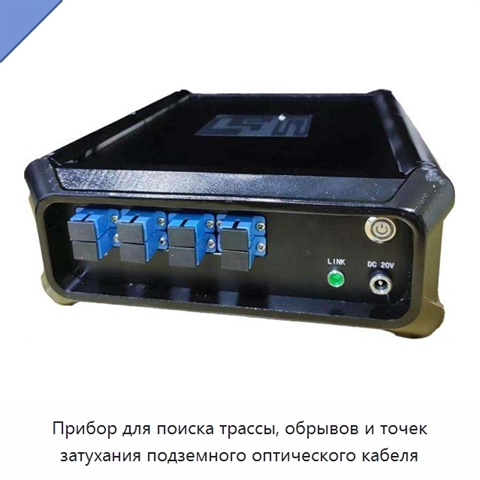

Прибор для поиска трассы, обрывов и точек затухания подземного оптического кабеля

Прибор предназначен для бесконтактного обнаружения трассы оптического кабеля, измерения длины оптического пути, поиска обрывов и определения точек оптического затухания. Распределённый волоконно-оптический датчик вибрации позволяет регистрировать слабые вибрации без непосредственного контакта с кабелем. Обследование возможно без раскопок, бурения и подъёма на опору: трассу определяют по вибрации, возникающей при постукивании по кабельной линии, крышке люка или опоре. Лёгкое контактное воздействие на тело кабеля помогает выделить конкретный кабель в кабельной группе. В приборе применяется фазовая прямая детекция с чувствительным волоконно-оптическим обнаружением вибраций и виброизоляцией. В качестве чувствительного элемента используется передающий кабель; дальность обнаружения достигает 60 км. Встроенный модуль оптической рефлектометрии во временной области выполняет измерения на расстоянии до 80 км и предназначен для регулярной проверки и технического обслуживания оптических кабелей. Источник возбуждения выполнен на лазере с узкой шириной линии. Используется специализированная высокоскоростная плата сбора данных. Точность определения дальности вибрационного канала лучше 2 м, точность измерения потерь составляет 0,02 дБ. Пространственное разрешение — ±2 м; динамический диапазон — 26 дБ и 15 дБ на расстоянии 20 км. Слепая зона события не превышает 10 м при 20 нс, а слепая зона затухания — 35 м при 20 нс. Данные обновляются менее чем за 1 с. Восемь портов позволяют одновременно обследовать восемь оптических кабелей. Предусмотрены рабочие длины волн 1310 и 1550 нм, одномодовое волокно, оптический порт, внешняя связь через 4 г и сетевой порт. Облачная архитектура поддерживает удалённый вход и доступ к данным в реальном времени через приложение. Компактное исполнение позволяет закрепить прибор в оптическом боксе и работать без постоянного дежурства. Потребляемая мощность составляет 35 Вт, встроенная батарея рассчитана на 8 ч работы. Рабочая температура — от −10 до +45 °C, температура хранения — от −30 до +70 °C. Габариты — 250×200×110 мм, масса — 2,9 кг, степень защиты от влаги и пыли — IP31.
