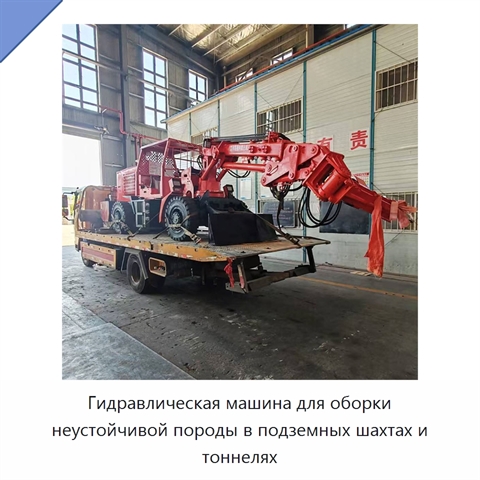

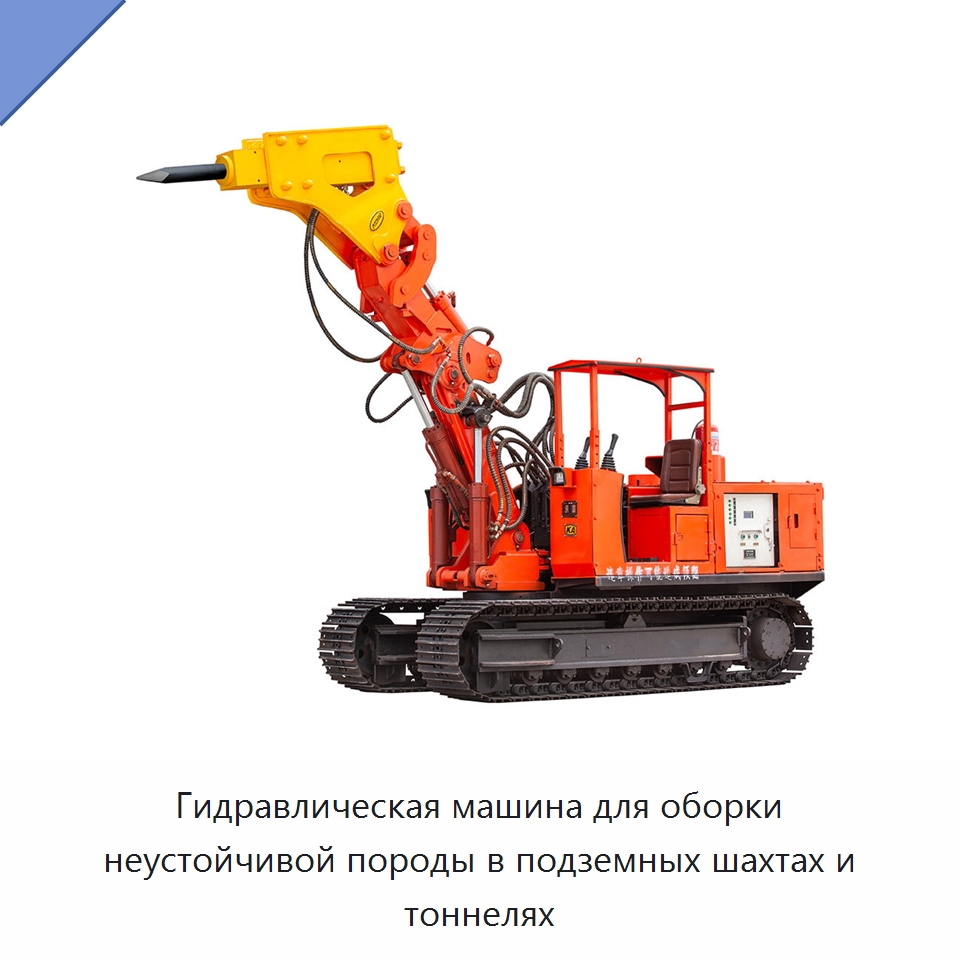

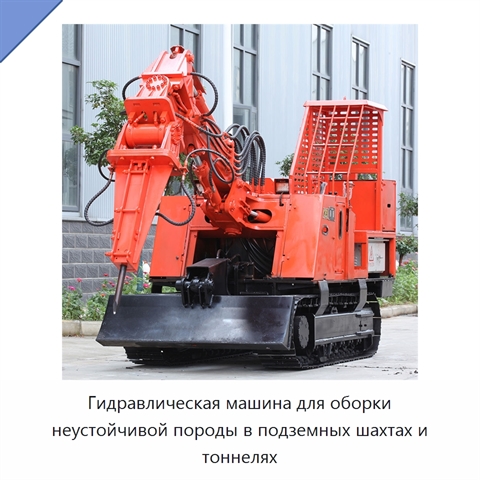

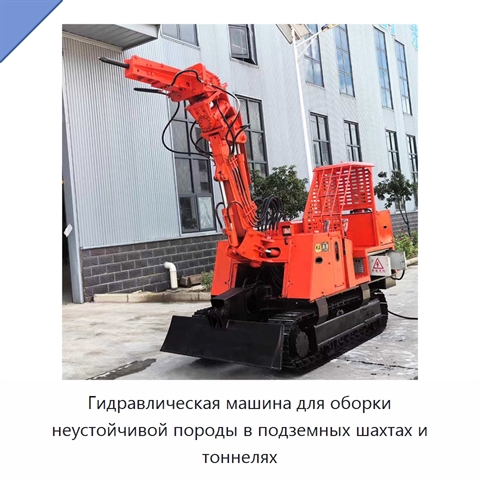

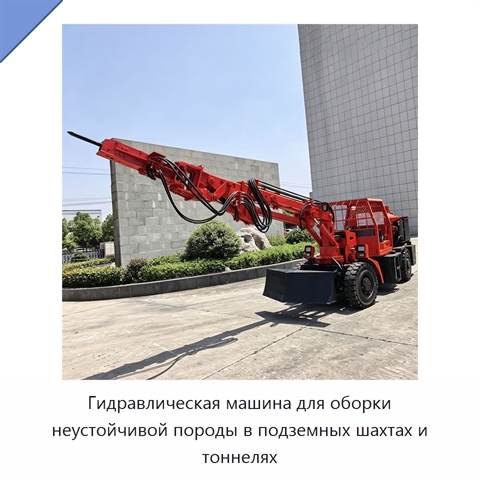

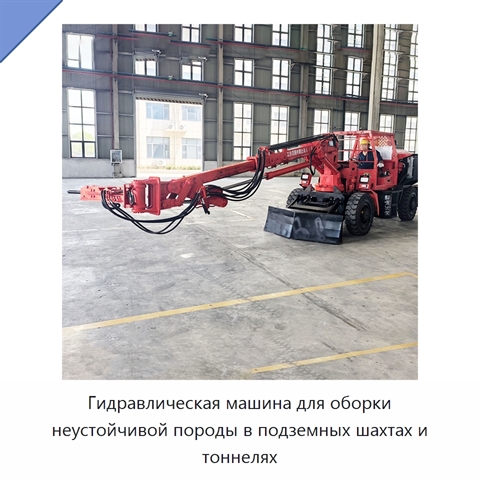

Гидравлическая машина для оборки неустойчивой породы в подземных шахтах и тоннелях

Гидравлическая машина выполняет оборку неустойчивой породы в подземных шахтных выработках и тоннелях. Она рассчитана на тоннели с уклоном не более 15° и сечением 2,0 × 2,0 м. Приблизительные габариты Д × Ш × В составляют 4400 × 1250 × 2000 мм, диапазон общей рабочей высоты — 1700–4300 мм, угол поворота влево и вправо — 70,8°, диапазон поворота — 3500 мм. Масса машины составляет 5100 кг. Суммарная мощность двигателей — 22 кВт, рабочее напряжение — 380/660 В. Диаметр буровой штанги составляет 53 мм, частота ударов — 600–1250 уд/мин, рабочее давление — 15–18 МПа. Кабельный барабан рассчитан на 88 м кабеля с наружным диаметром 32 мм. Теоретическая скорость перемещения составляет 46,6 м/мин на низкой ступени и 73,2 м/мин на высокой. Применяется пилотное управление. Гидравлический масляный бак оснащён воздушным охлаждением. Система фильтрации включает фильтрацию высокого и низкого давления, а также фильтрацию на линиях всасывания и возврата масла. Гидравлическая система оснащена регулируемым насосом и пропорциональным гидравлическим клапаном с управлением по нагрузке.
