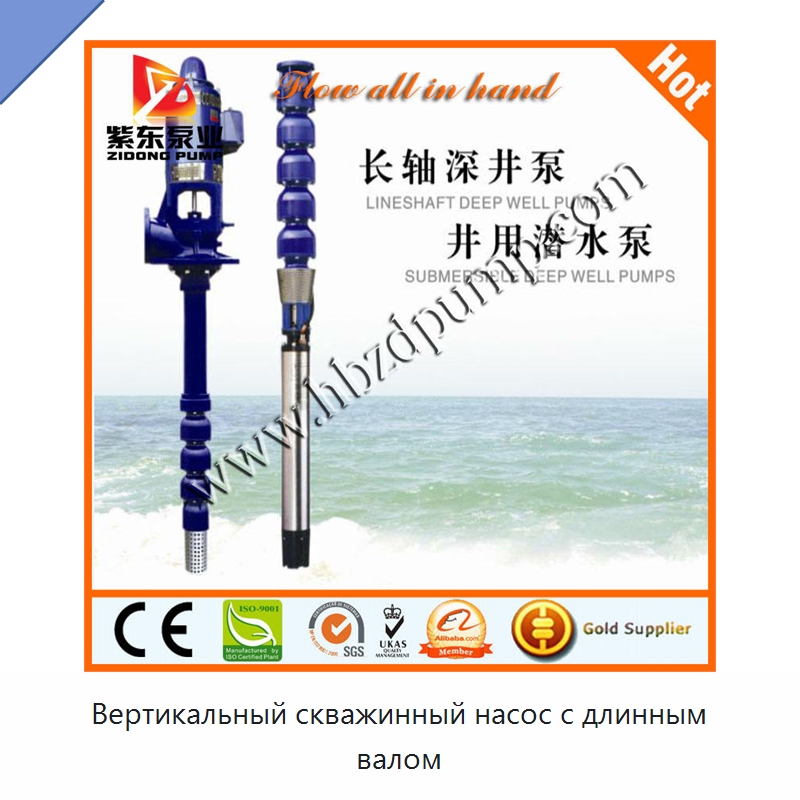

Вертикальный скважинный насос с длинным валом

Вертикальный насос с длинным валом предназначен для перекачивания жидкостей с температурой не выше 80 °C. Производительность составляет до 5000 м³/ч, напор — до 350 м, мощность двигателя — 5,5–1600 кВт, номинальное напряжение — 380 В, 6 кВ или 10 кВ. Диаметр скважины рассчитан на диапазон 100–950 мм, максимальный диаметр нагнетательного патрубка — 650 мм. Входной фильтр с отверстиями подходящего размера задерживает примеси, снижает потери на входе и повышает эффективность насоса. Рабочее колесо имеет балансировочное отверстие для уравновешивания осевой силы, а сменные уплотнительные кольца в передней и задней крышках защищают рабочее колесо и насос. Средний вал, водяная колонна и защитная труба состоят из нескольких секций, средний вал соединяется втулочной муфтой. Длину водяной трубы можно изменять в соответствии с глубиной погружения. Водяная труба соединяется фланцем, в её средней части установлен направляющий подшипник. Остаточная осевая сила насоса и масса деталей ротора воспринимаются упорным подшипником в основании двигателя или двигателем с упорным подшипником. Упорный подшипник смазывается разбавленным маслом, охлаждается внешней водой и может оснащаться элементом контроля температуры. Уплотнение вала выполнено сальниковым, сменная втулка защищает вал, а осевое положение рабочего колеса регулируется гайкой в верхней части подшипникового узла или муфтой насоса.

Наименование производителя

Vertical Long Line Shaft Pump Manufacturer
