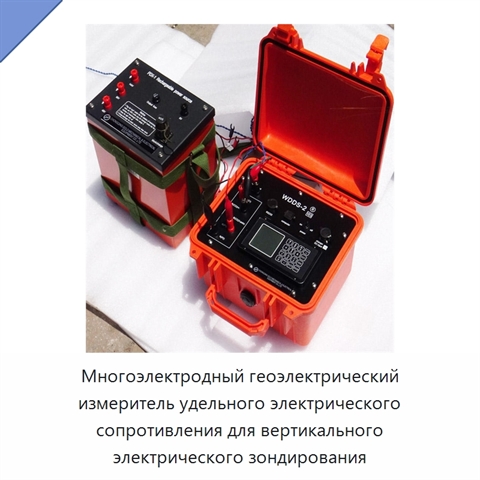

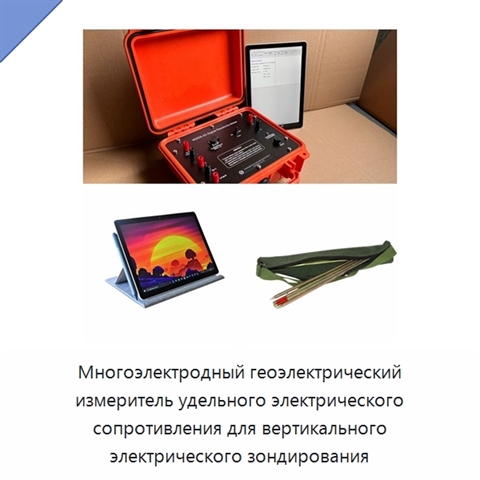

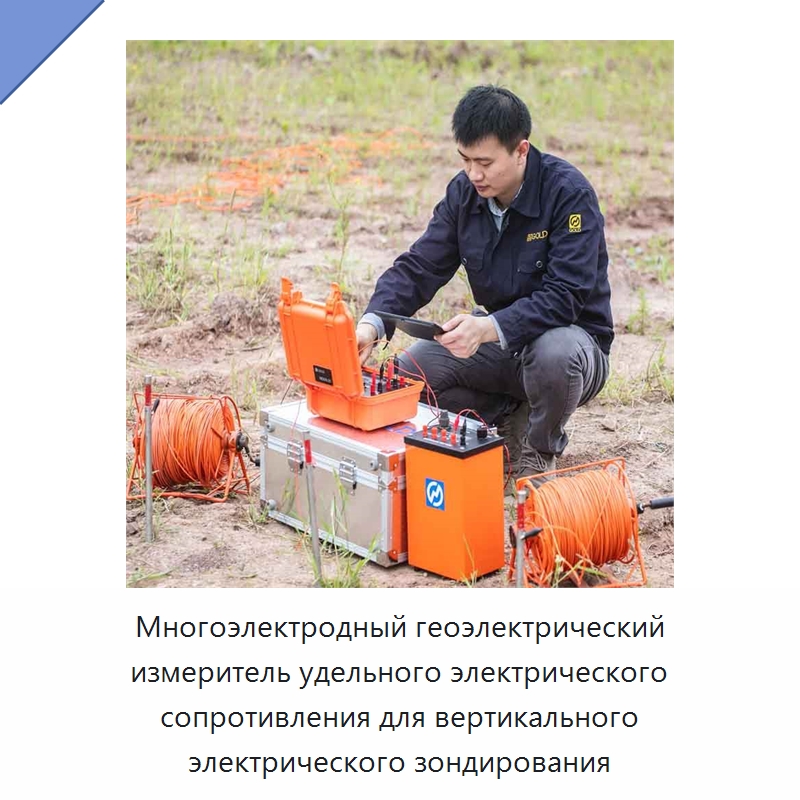

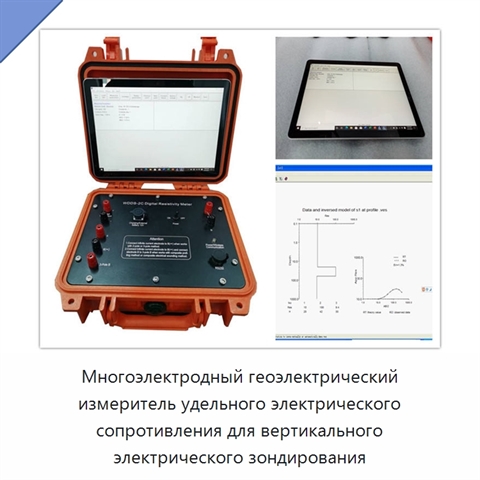

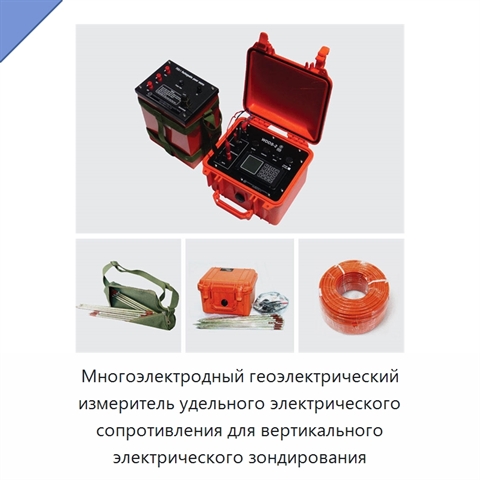

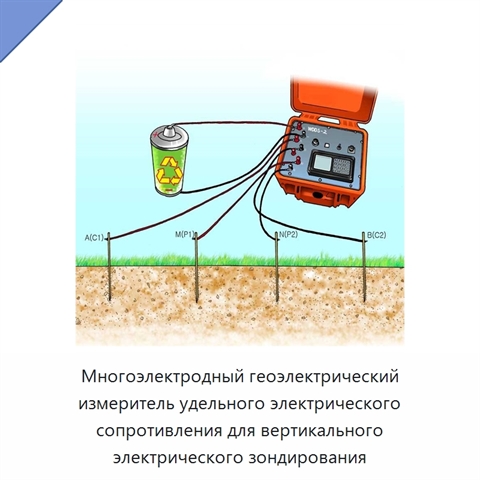

Многоэлектродный геоэлектрический измеритель удельного электрического сопротивления для вертикального электрического зондирования

Многоэлектродный прибор объединяет передатчик и приемник в одном переносном корпусе, автоматически измеряет и сохраняет напряжение, ток, кажущееся удельное сопротивление и параметр СП. Память рассчитана более чем на 150 000 результатов; для каждой записи доступны относительная погрешность, коэффициент электродной установки и точка измерения. Контроль качества сопоставляет текущий результат с предыдущим, отображает относительную погрешность и сохраняет оба значения. Таблица электродных установок хранит 30 коэффициентов; номер записи вызывает межэлектродное расстояние или сбрасывает ее. Проверка заземляющего электрода отслеживает динамику потенциала измерительного электрода, а расчетный блок определяет восемь стандартных коэффициентов полевой установки или принимает специальный коэффициент напрямую. Автоматические функции включают компенсацию этого параметра, регулировку усиления, фильтрацию и усиление сигнала. Предусмотрена защита от перенапряжения, сверхтока, высокого обратного напряжения, обрыва цепи и отказа питания. Последовательный интерфейс поддерживает обмен данными с компьютером, а самодиагностика помогает локализовать неисправность. Герметичное исполнение защищает устройство от воды и пыли; предусмотрено автоматическое отключение после превышения времени ожидания. Максимальный уровень питания передатчика - 700 В и 3,5 А; точность измерения при 3,5 А составляет ±1 % ±1 единица младшего разряда. Импеданс входа приемника составляет не менее 30 МОм, а диапазон на входе - от -6 до +6 В с погрешностью ±1 % ±1. Программно задаваемая задержка составляет 0,1-5 с, диапазон автоматической компенсации - от -1 до +1 В. Сопротивление заземления равно 0,1-200 кОм с погрешностью ±3 %, а подавление промышленной частоты 50 Гц - не менее 60 дБ. Жидкокристаллический дисплей содержит 4 строки по 20 символов. Рабочая температура - от -10 до +50 °C; питание обеспечивают восемь батарей размера C либо никель-кадмиевая батарея с аналогичными характеристиками. Потребление не превышает 70 мА при работе и 30 мА в режиме ожидания, масса составляет 6 кг, габариты - 240 × 170 × 160 мм.
