Гидравлическая машина для обработки электрических шин

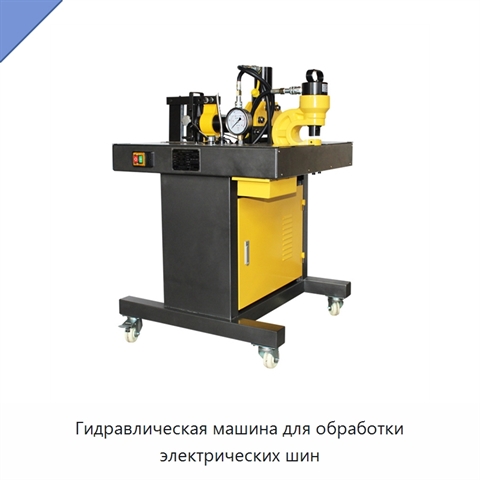

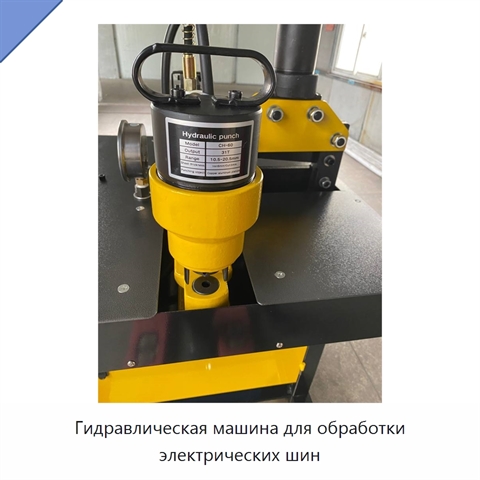

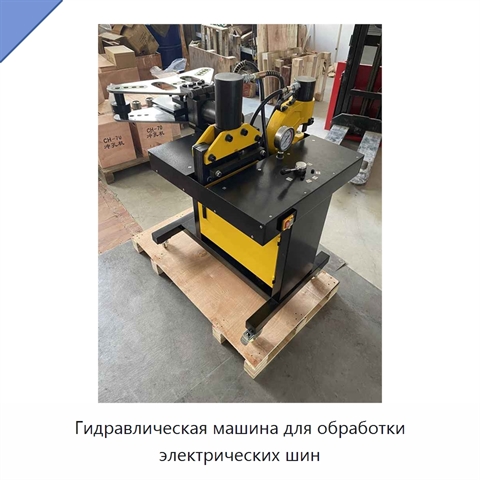

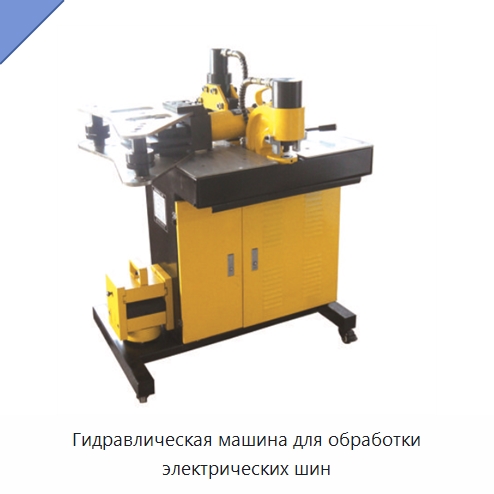

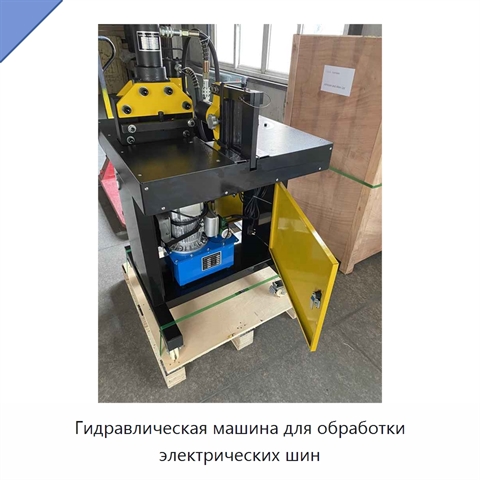

Машина обрабатывает медные и алюминиевые шины: выполняет их резку, пробивку, гибку и опрессовку. Встроенная компоновка объединяет гидравлический насос, узлы резки, пробивки и гибки, а также клещи для опрессовки. Управление выполняется электромагнитным клапаном или ножным переключателем. Резка плоской кромкой дает гладкую заготовку без заусенцев и не сопровождается образованием отходов. Закрытая конструкция позволяет безопасно менять матрицы при горизонтальной работе; доступны плоская и вертикальная гибка, рифление, правка и скручивание. Все узлы установлены на подвижной рабочей тележке для перемещения в мастерской или на площадке. Шины могут иметь ширину до 200 мм и толщину до 12 мм, стальные листы — толщину до 6 мм. Усилие резки составляет 20 т, глубина пробивки — 110 мм, усилие пробивки — 35 т, а усилие гибки — 20 т. Размеры пробивных матриц: 7, 9, 10,5, 13,8, 17,5 и 20,5 мм. Клещи работают с алюминиевыми сечениями 16–300 мм² и медными сечениями 16–400 мм²; ход составляет 20 мм, форма опрессовки — шестигранное обжатие. Масса оборудования — 220 кг, размеры упаковки — 780 × 780 × 1280 мм. Упаковка включает деревянный ящик и поддон. Насос вращается с частотой 1400 об/мин, высокое давление составляет 70 МПа, расход равен 1 л/мин при низком и 5 л/мин при высоком давлении; мощность двигателя составляет 0,75 кВт, вместимость масла — 7 л.

Наименование производителя

VHB-200A Hydraulic Busbar Processing Machine Industrial Automatic Multi-Functional for Cutting Bending Punching Busbars ≤ 200mm
