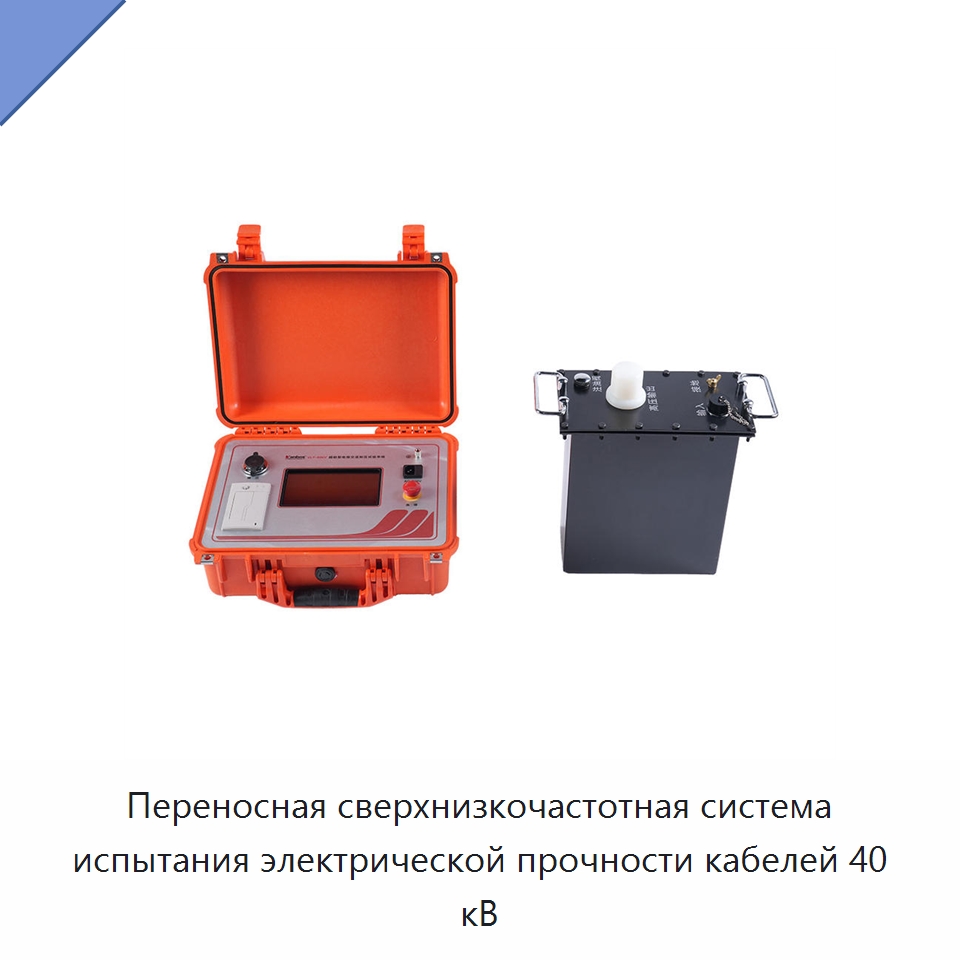

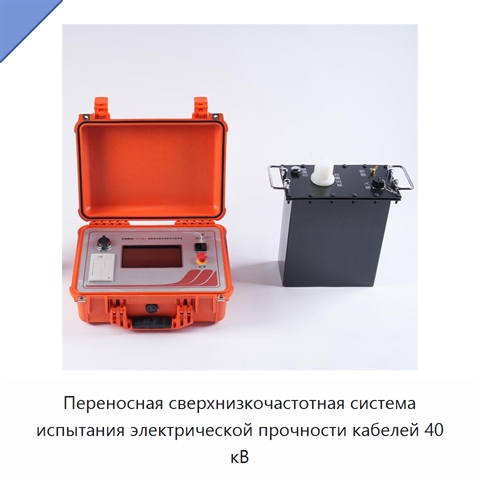

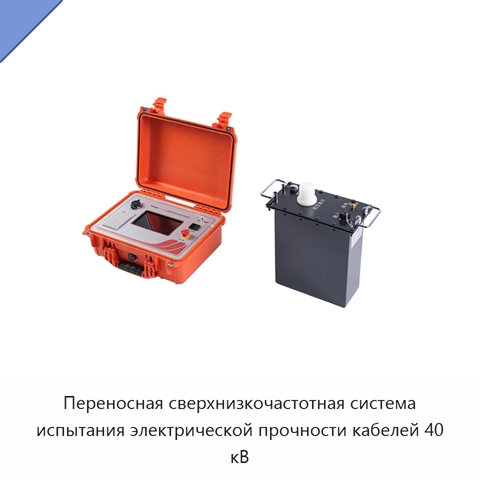

Переносная сверхнизкочастотная система испытания электрической прочности кабелей 40 кВ

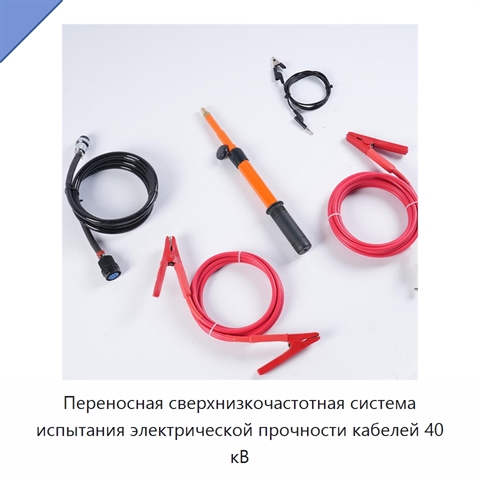

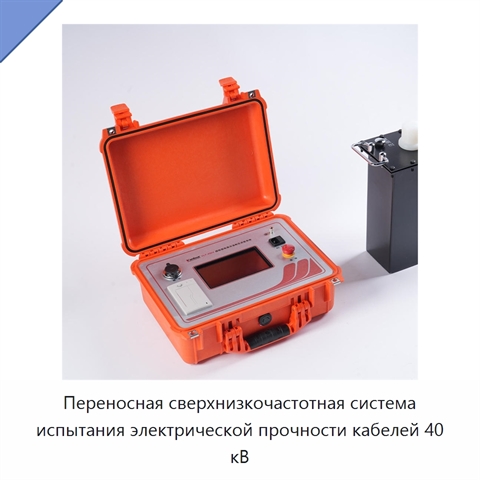

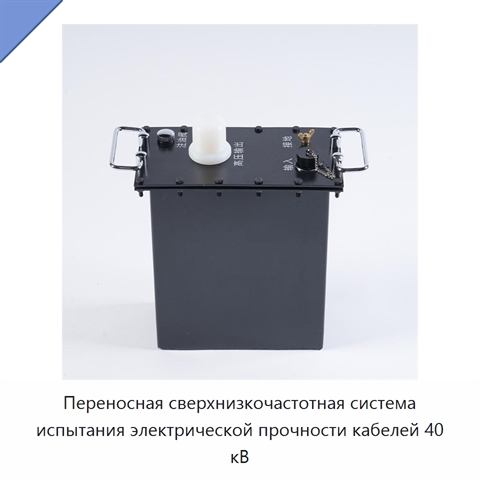

Система предназначена для испытания электрической прочности силовых кабелей на 6–35 кВ. Предусмотрен выбор трёх сверхнизких частот — 0,1, 0,05 и 0,02 Гц; ёмкость нагрузки для них составляет соответственно 1,1, 2,2 и 5,5 мкФ. Искажение формы напряжения не превышает 5%. Сверхнизкочастотная технология обеспечивает эквивалентность рабочему режиму кабелей при промышленной частоте, оказывает небольшое разрушающее воздействие на изоляцию, повышает безопасность эксплуатации и упрощает подключение по сравнению с оборудованием для испытаний при промышленной частоте и с частотным преобразованием. Автоматический цикл под управлением микрокомпьютера через сенсорный экран диагональю 7 дюймов выполняет самопроверку, повышение и снижение напряжения, поддержание постоянной амплитуды, измерение, защиту и отключение. Система автоматически формирует отчёты, сохраняет исторические записи и поддерживает печать. Двухчастная конструкция включает контроллер массой 4 кг и бустер массой 25 кг для выездного проведения работ. В комплект входят контроллер, бустер, компенсационный конденсатор, высоковольтный кабель, провод управления, специальный заземляющий провод, разрядная штанга и кабель питания.
