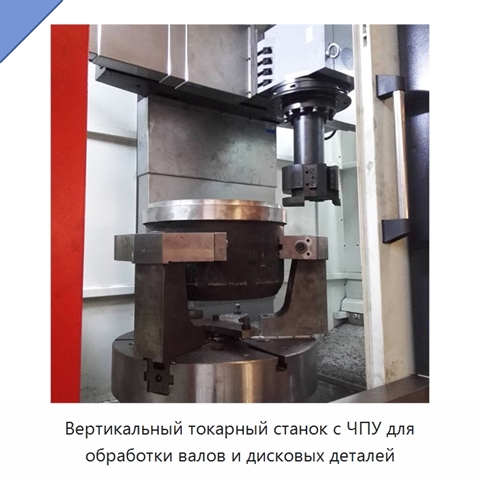

Вертикальный токарный станок с ЧПУ для обработки валов и дисковых деталей

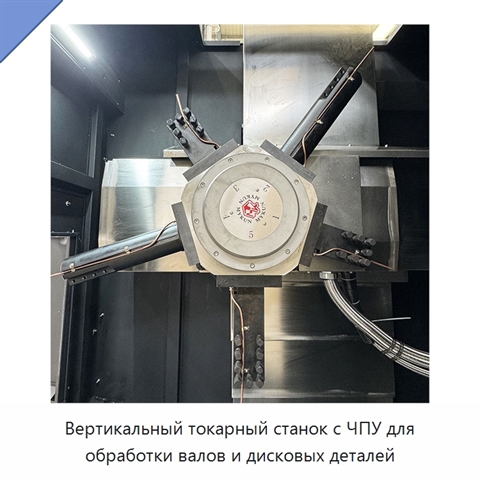

Вертикальный токарный станок с ЧПУ выполняет внутреннее и наружное точение валов большого диаметра и дисковых деталей, обработку внутренних и наружных конусов, дуговых поверхностей и торцов, прорезание канавок, нарезание резьбы, сверление, развёртывание, растачивание и снятие фасок. Конструкция повышенной жёсткости включает прецизионные линейные направляющие, гидравлический позиционный резцедержатель и шпиндель с высоким крутящим моментом. Станок рассчитан на высокоточную единичную и серийную обработку. Максимальный диаметр точения составляет 650, 850 или 1000 мм, диаметр обрабатываемой поверхности — 500, 600, 740 или 800 мм, высота точения — 500, 600 или 850 мм. Частота вращения шпинделя составляет 100–1000 или 100–800 об/мин, мощность его двигателя — 15, 18,5 или 22 кВт, диаметр шпинделя — 130, 160 или 180 мм. Оси X и Z оснащены двумя роликовыми линейными направляющими каждая; ширина направляющих оси X составляет 45 мм, оси Z — 45 или 55 мм. Производительность насоса системы охлаждения равна 4 м³/ч. Повторяемость позиционирования составляет ±0,003 или ±0,005 мм, точность позиционирования — ±0,006, ±0,008 или ±0,01 мм, минимальная единица позиционирования — 0,001 мм. Приблизительная масса различных исполнений составляет 5500, 7500, 9000 или 11000 кг.
