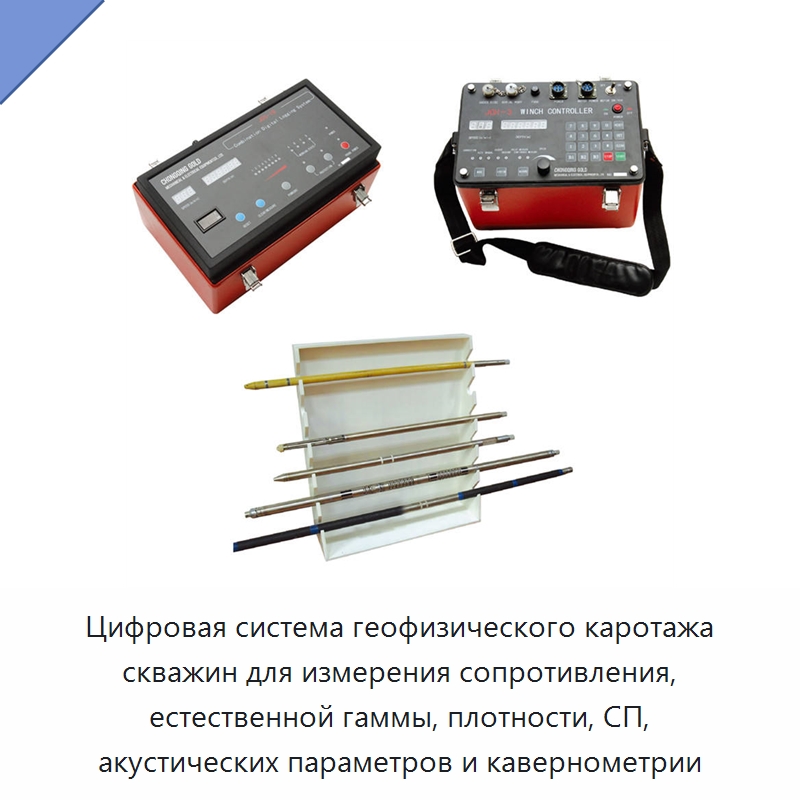

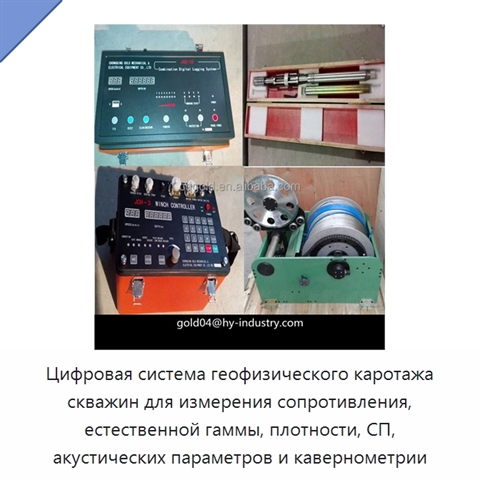

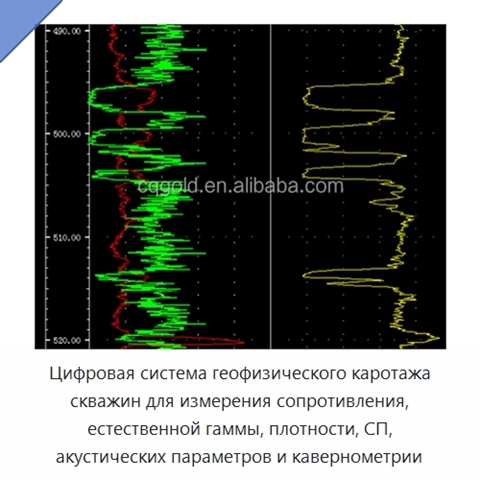

Цифровая система геофизического каротажа скважин для измерения сопротивления, естественной гаммы, плотности, СП, акустических параметров и кавернометрии

Встроенная цифровая система управления каротажем объединяет аппаратную и программную части, скважинный зонд и наземный блок. Для измерения и передачи сигналов использована стандартизированная модульная архитектура; принадлежности системы унифицированы и допускают расширение. Глубина измеряется в диапазоне 0–9999,99 м с разрешением 0,28 мм, скорость — в диапазоне 0–9999 м/ч. Оптический сигнал глубины формируется с частотой 3600 импульсов на метр. Зонд имеет диаметр около 40 или 50 мм, длину 1000–1500 мм и изготовлен из нержавеющей стали. Он выдерживает давление воды 20–40 МПа и температуру 70–90 °C; исполнение для специальных заказов рассчитано на давление 60 МПа и температуру 120 °C. Инструмент работает в стволах диаметром 50–300 мм. Температура окружающей среды при эксплуатации может составлять от −20 до 45 °C, а относительная влажность — не более 90 % при 45 °C. Система поддерживает цифровую регистрацию сигналов с биполярным кодированием.
