Комплект лазерного инструмента для выравнивания фланцев

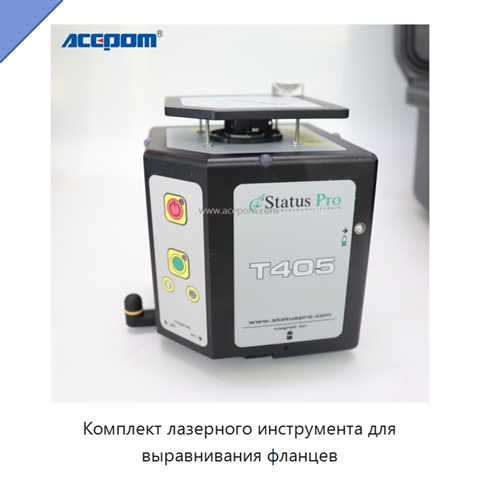

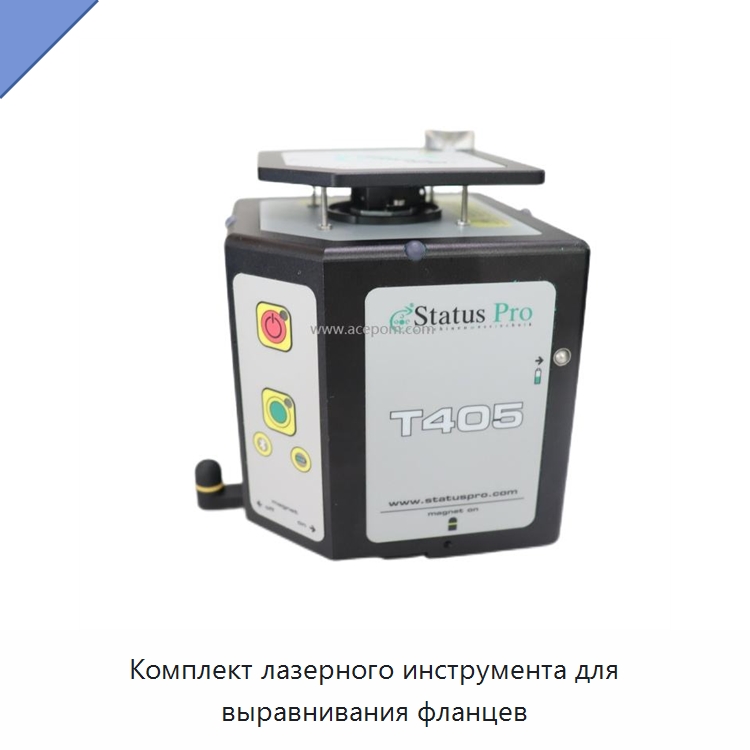

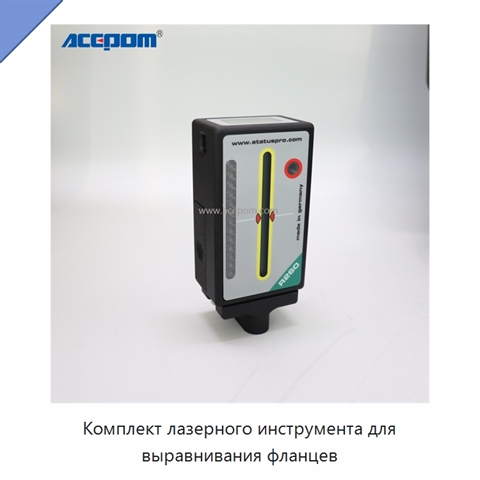

Комплект выполняет измерение плоскостности фланцев и наклона. Число измеряемых фланцевых колец выбирается, а количество точек для каждой окружности задаётся отдельно. Измерительный шаблон в трёхмерном пространстве можно перемещать и поворачивать для анализа результатов с разных направлений; по ним рассчитываются плоскость, а также верхняя и нижняя опорные плоскости для последующей коррекции. Сенсорный экран использует графические и символьные элементы без текстового отображения. Лазерный передатчик автоматически находит уровень, устанавливает лазерную плоскость в горизонтальное или вертикальное положение и вращает её. Питание передатчика осуществляется от восьми щелочных батарей AA. Максимальная дальность измерения составляет 50 м, класс лазера — 2, точность нивелирования — 0,02 мм/м, продолжительность работы — 8 ч, длина волны — 635–670, масса — 2,4 кг. Диапазон температуры окружающей среды для передатчика и приёмника составляет от −5 до +45 °C. Лазерный приёмник оснащён детектором размером 40 мм; его стабильность не зависит от окружающего освещения, линейность составляет ±0,03 при нелинейности 1 %. Приёмник работает от перезаряжаемой батареи, имеет точность отображения 0,001 мм, массу 298 г и габариты 100 × 58 × 38 мм. Система допускает обновление функций и последующее расширение измерениями параллельности лазера и образующей корпуса.
