Артикул: 208-027
Модель: ЯБИ-55(4Б)
Секция: Дополнительная

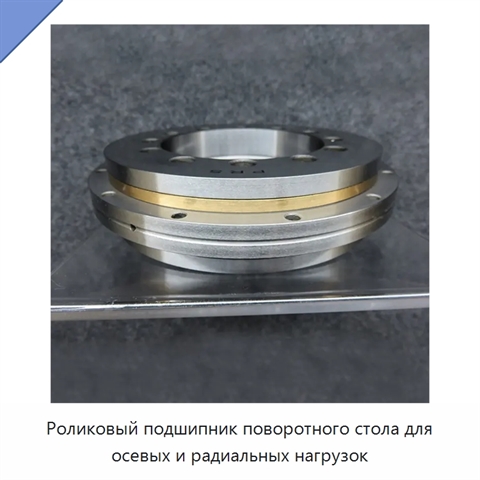

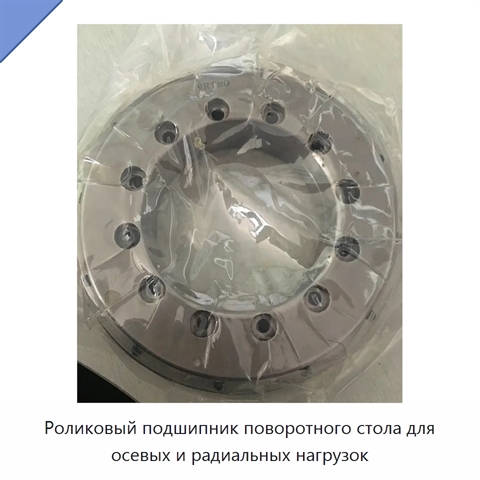

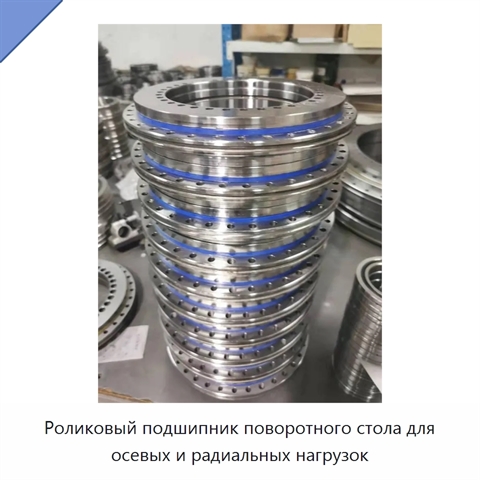

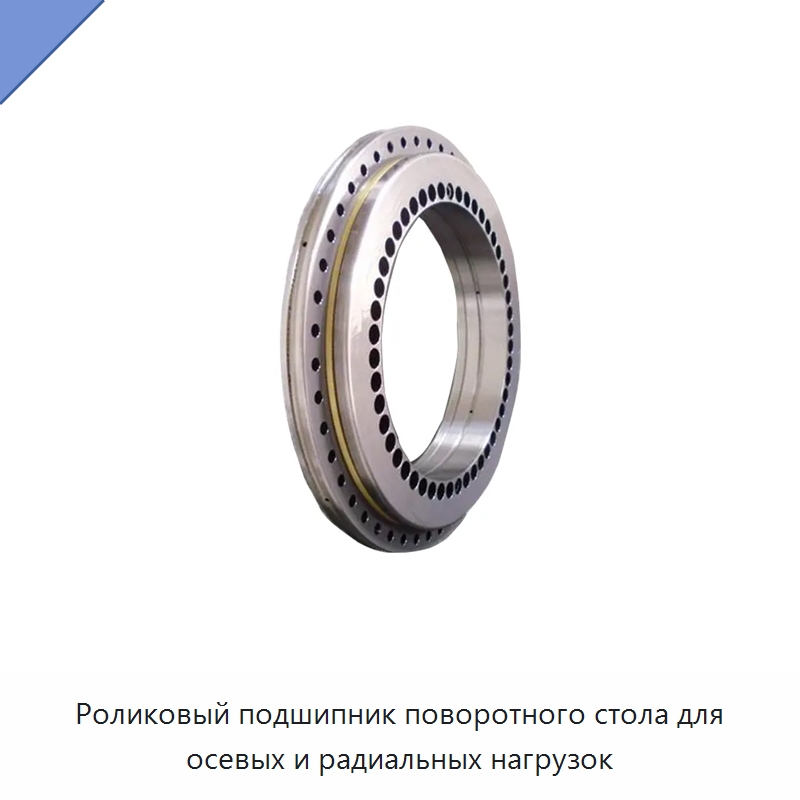

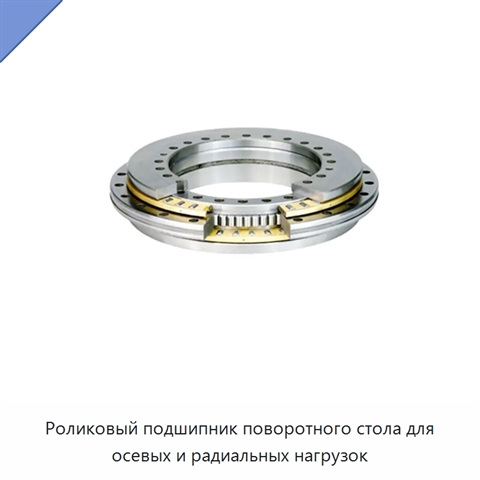

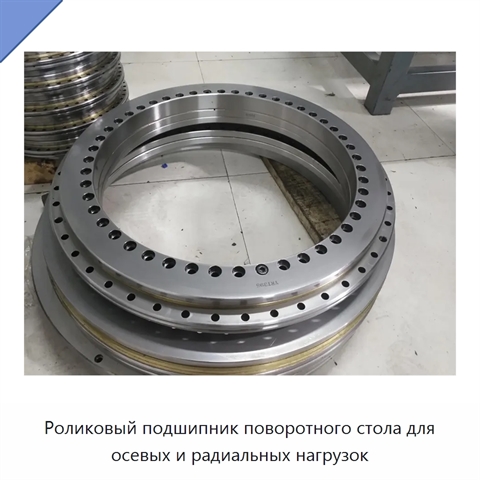

Роликовый подшипник поворотного стола для осевых и радиальных нагрузок
Роликовый подшипник поворотного стола выполнен с двумя осевыми составляющими и одной радиальной. Осевой узел включает две сепараторные сборки с цилиндрическими роликами, наружное кольцо, внутреннее кольцо Г-образного сечения и второе кольцо, а радиальный узел — одну сепараторную сборку с цилиндрическими роликами. После монтажа в осевом и радиальном узлах создаётся предварительный натяг. В наружном, Г-образном внутреннем и втором кольцах выполнены крепёжные отверстия. Для безопасности при транспортировании и погрузочно-разгрузочных операциях узел фиксируется стопорными винтами. По габаритам, форме и общей конструкции подшипник совпадает с базовым исполнением, но отличается внутренним устройством, обеспечивающим повышенную предельную частоту вращения и пониженное трение. Пять сочетаний внутреннего диаметра, наружного диаметра и высоты равны 200 × 300 × 45, 260 × 385 × 55, 325 × 460 × 60, 395 × 525 × 65 и 460 × 600 × 70 мм. Для них в той же последовательности пары значений динамической и статической осевой грузоподъёмности составляют 105/635, 131/840, 191/1260, 214/1540 и 221/1690 кН; динамической и статической радиальной грузоподъёмности — 78/202, 85/275, 109/300, 121/390 и 168/570 кН; момент трения — 14, 34, 34, 34 и 34 Н·м; масса — 9,7, 18,3, 25, 33 и 45 кг.
Задать вопрос Искать на Baidu
Какую задачу решает роликовый подшипник поворотного стола
Роликовый подшипник поворотного стола применяется для валов, приводимых двигателем прямого привода, в частности в конструкции поворотных столов с ЧПУ.
Характеристики ЯБИ-55(4Б)
Модель (по базе 91Т)ЯБИ-55(4Б)
Особенностиперекрёстные ролики
Варианты зубчатого венцабез зубчатого венца
Тип уплотненийбез уплотнений
Типопорно-поворотный подшипник
Роликовый подшипник поворотного стола - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЯБИ-55(4Б) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЯБИ-55(4Б) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 26.08.26
Данные о производителе и характеристиках проверены.
