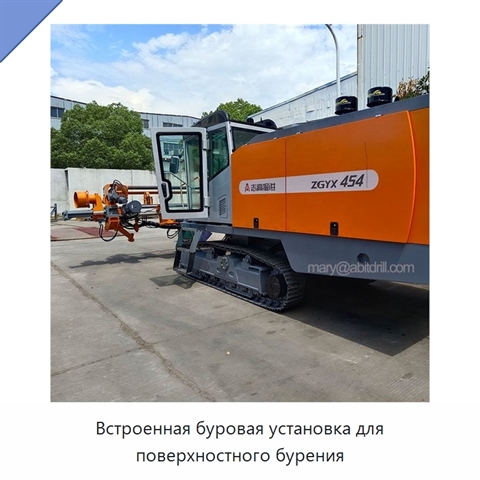

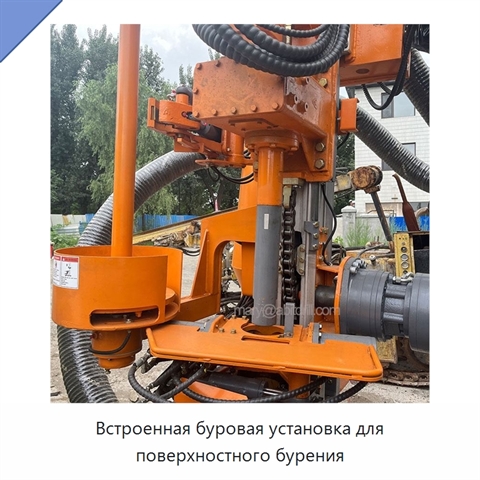

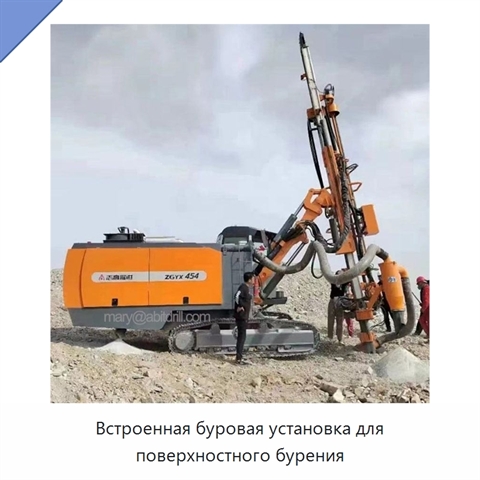

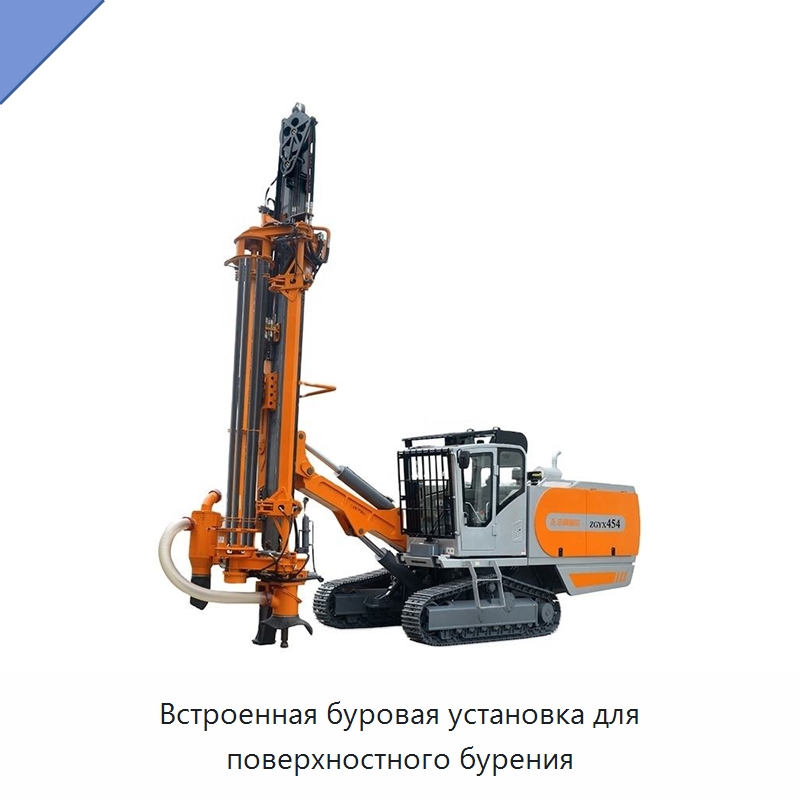

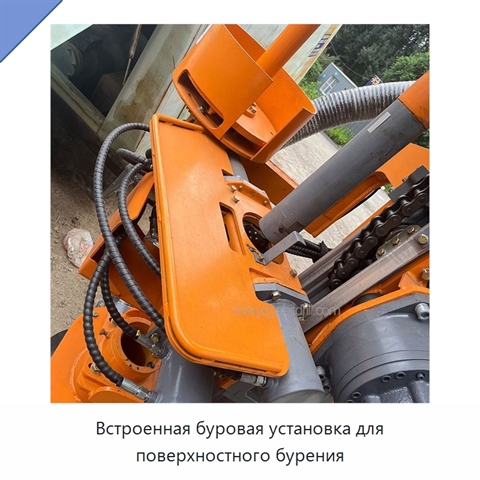

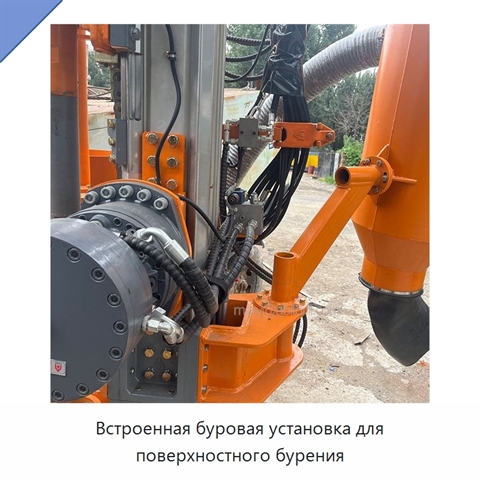

Встроенная буровая установка для поверхностного бурения

Встроенная буровая установка оснащена просторной открытой эргономичной кабиной с защитным ограждением переднего окна. Узел вращения приводится двойным циклоидным мотором; максимальный крутящий момент составляет 4000 Н·м. Дисковый автоматический механизм смены рычагов позволяет выбирать бурильную трубу и увеличивает срок службы инструмента. Катушка плавающего типа предотвращает деформацию трубки и продлевает срок ее службы. Балка подачи использует цилиндрово-канатную систему перемещения с высокой точностью управления, а вращательная головка работает плавно. Двухуровневая система удаления пыли обеспечивает автоматическую непрерывную самоочистку. Большая зона очистки и фильтрации повышает эффективность работы, а массив фильтрующих элементов легко демонтируется для обслуживания. Интегрированная крышка перемещается вверх и вниз, обеспечивая визуальный контроль ее открытия. Гусеничное тяжелое шасси оборудовано гидравлическим устройством поворота рамы. Двигатель имеет мощность 264 кВт. Хранилище рассчитано на 4+1 бурильные трубы. Размер бурильной штанги составляет 89 × 5000 мм, диапазон диаметра бурения — 115–152 мм, типоразмер погружного пневмоударника — 101,6/127 мм. Подача свободного воздуха составляет 20 м³/мин, максимальное рабочее давление — 22 бар, усилие подъема — 31 кН. Скорость перемещения равна 3 км/ч в быстром режиме и 2 км/ч в медленном. Установка преодолевает уклон 25°, колебание рамы гусеничного хода составляет ±10°. Масса установки — 15000 кг, транспортные размеры — 11200 × 2360 × 3100 мм.

Наименование производителя

ZGYX 454T Integrated DTH Surface Blasting Hole Drill Rig Rock Drilling Machine
