Артикул: 314-113 Модель: РПА-99(2Л) Секция: Дополнительная

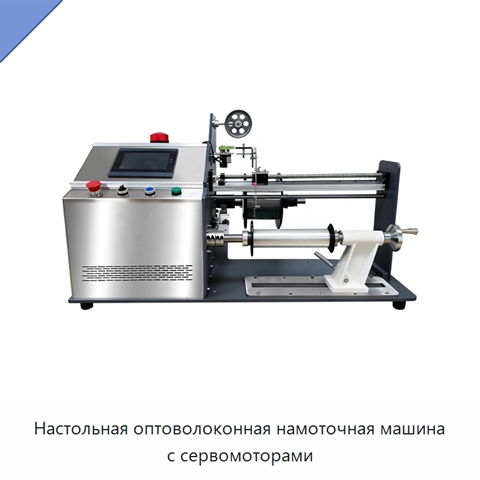

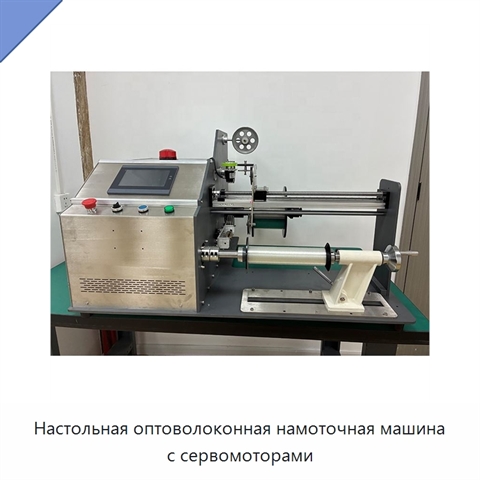

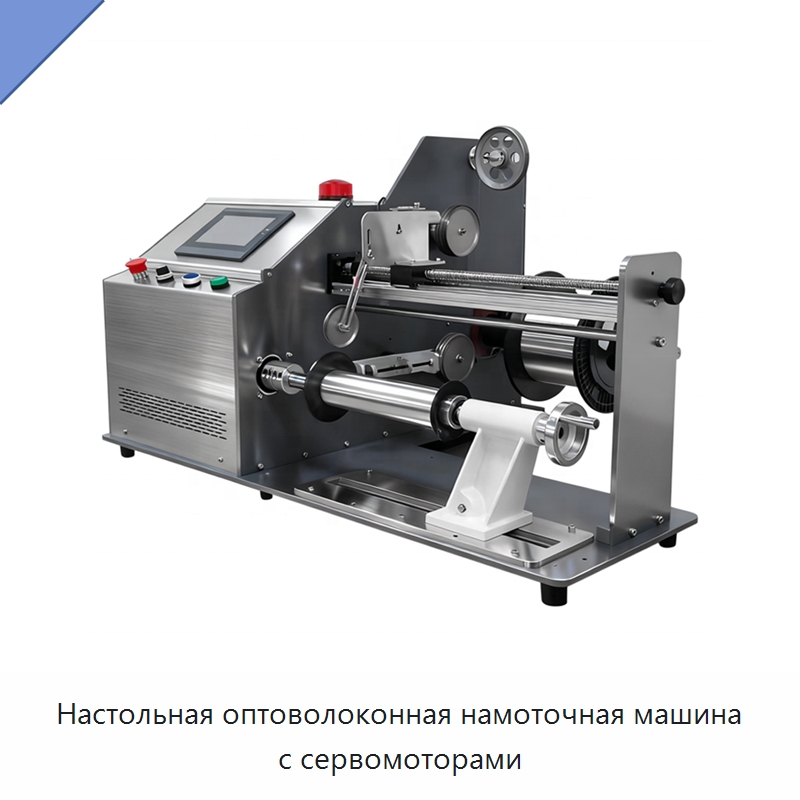

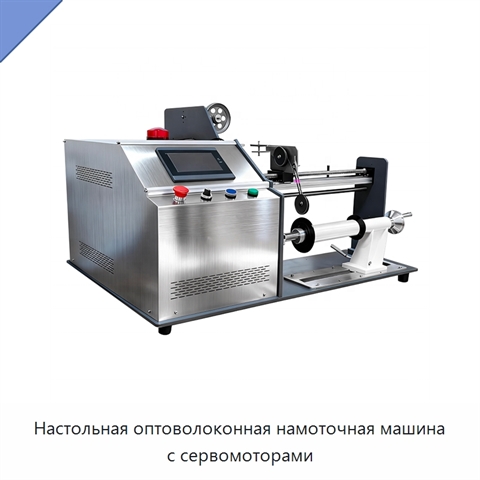

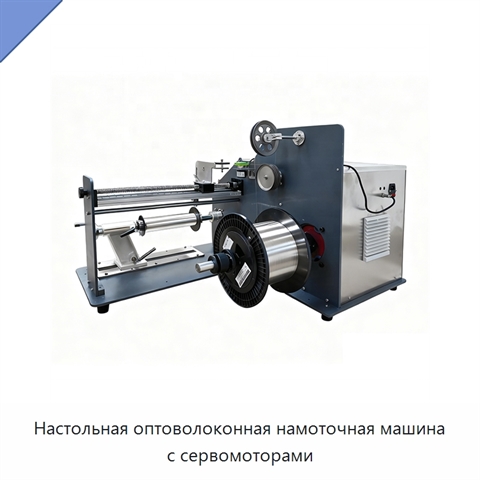

Настольная оптоволоконная намоточная машина с сервомоторами

Оптоволоконная намоточная машина — настольное устройство со встроенной активной размоткой, точным контролем натяжения и высокоскоростной укладкой провода. Она предназначена для высокоскоростной намотки с низкими потерями оптического волокна, тонкой металлической проволоки и нейлоновой нити. Встроенная регулируемая механическая/магнитная система натяжения поддерживает постоянное натяжение, а алгоритм ускорения и замедления уменьшает нагрузку на провод и инерционное воздействие. Керамические направляющие и системы защиты провода в контактных точках снижают износ поверхности чувствительных проводов, включая оптическое волокно. Сенсорный экран и интеллектуальная система управления обеспечивают настройку параметров и контроль процесса в реальном времени. Прецизионные приспособления и механизм поперечной укладки совместимы с цилиндрическими катушками, коническими катушками с одним фланцем и коническими катушками с двумя фланцами. Максимальная скорость намотки составляет 400 м/мин. Диаметр вала — 300 мм, максимальный диаметр приспособления — 300 мм, максимальная ширина катушки — 350 мм, максимальная нагрузка на катушку — 20 кг. Максимальная длина поперечного перемещения равна 350 мм, шаг поперечной укладки — от 0,025 до 2 мм. Рабочее напряжение составляет 220 В при частоте 60 Гц, номинальное напряжение — 200–240 В, максимальная выходная мощность — 1000 Вт. Допустимая рабочая температура — ниже 60 °C, температура хранения — от 0 до 50 °C. Масса машины без упаковки — 136,4 кг, габариты без упаковки — 1075 × 805 × 640 мм; габариты упаковки — 1180 × 880 × 830 мм, масса брутто с упаковкой — 173 кг. Конструкция рассчитана на непрерывную длительную работу и серийное производство.
Наименование производителяITC-PLC-80 Fiber Optic Winding Machine Servo Precision Control High Speed Coiling FPV Cable Metal Wire Electronic Coil, ITC-PLC-80 Fiber Optic Special Coiling Machine Servo Motor High Speed Coiling Precision Tension Control for FPV Drone Fiber Wire
Задать вопрос Искать на Baidu

Какую задачу решает оптоволоконная намоточная машина

Оптоволоконная намоточная машина предназначена для высокоскоростной точной намотки оптического волокна, тонкой металлической проволоки и нейлоновой нити, а также для изготовления коммуникационного кабеля, электронных катушек и датчиков.
Намотка проволоки

Характеристики РПА-99(2Л)

Модель (по базе 91Т)РПА-99(2Л)
Масса (кг)136.4
Оптоволоконная намоточная машина - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации РПА-99(2Л) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата последней проверки актуальности данных: 29.08.26

Данные о производителе и характеристиках проверены.
