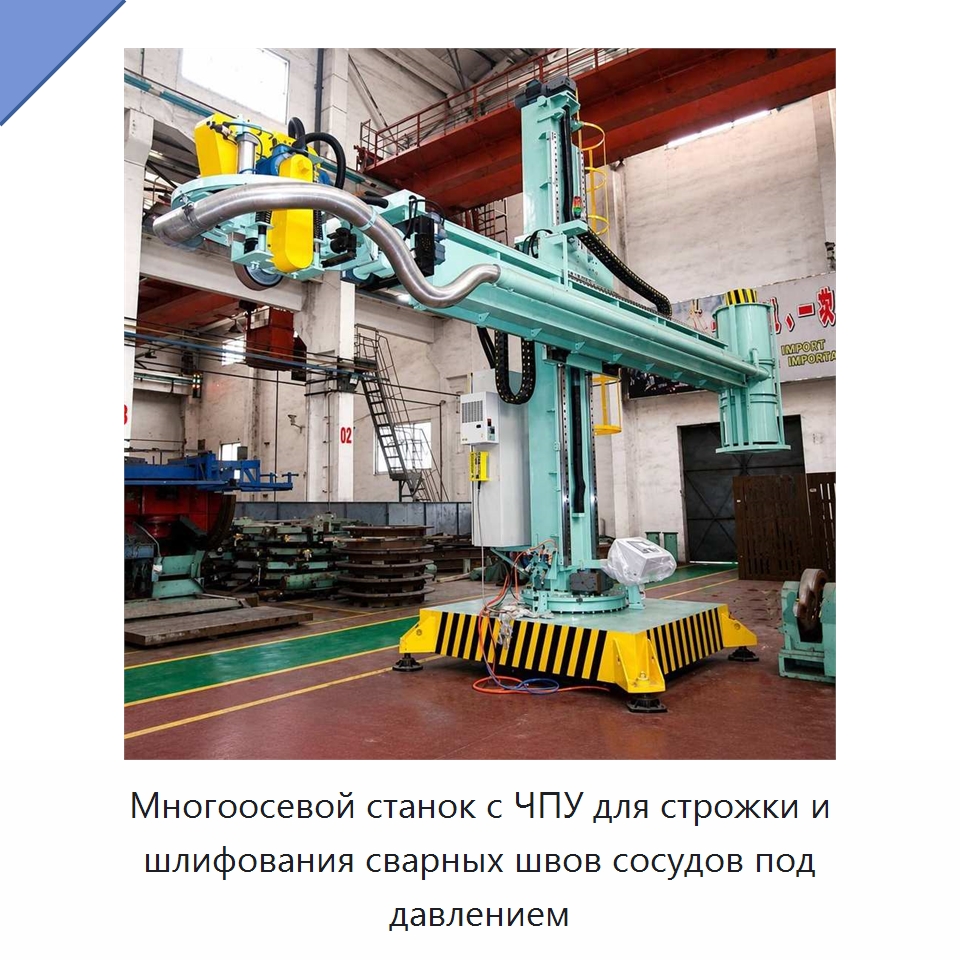

Многоосевой станок с ЧПУ для строжки и шлифования сварных швов сосудов под давлением

Многоосевой станок с ЧПУ предназначен для строжки, шлифования и полирования сварных швов и валиков на сосудах под давлением. Рабочая конфигурация включает поперечный манипулятор с ЧПУ, абразивную круговую и ленточную шлифовальную головку, систему удаления пыли, электронную систему и пневматическую систему управления. Для выравнивания используется узел регулировки уровня, а для фиксации предусмотрен механический запорный механизм. Поворотное устройство, расположенное между основанием и колонной, приводится в действие электричеством. Поперечная каретка перемещается вверх и вниз с помощью редуктора и шарико-винтовой передачи. Перемещение балки вперёд и назад выполняется мотор-редуктором и зубчатой рейкой. Колонна и балка оснащены прямолинейными направляющими для тяжёлых нагрузок. На обоих концах балки могут устанавливаться многофункциональные абразивные круговые и ленточные головки; также предусмотрены интерфейсы для других шлифовальных и строжечных головок. Поперечные каретки оснащены блоками защиты от пыли. Рядом с концом колонны размещены стационарные подъёмные проушины, позволяющие выполнять подъём мостовым краном без стального троса. На колонне установлены лестницы для обслуживания. Для устранения прогиба шлифовальная и строжечная головка перемещается механизмом с постоянным давлением. Мощность станка составляет 20 кВт, напряжение — 220 В/380 В. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание ЕХК-92-1Е закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.
