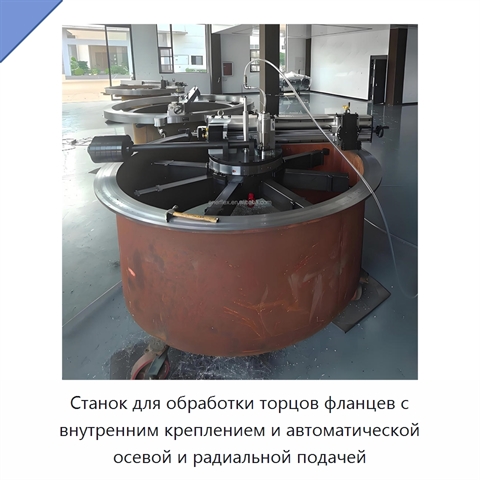

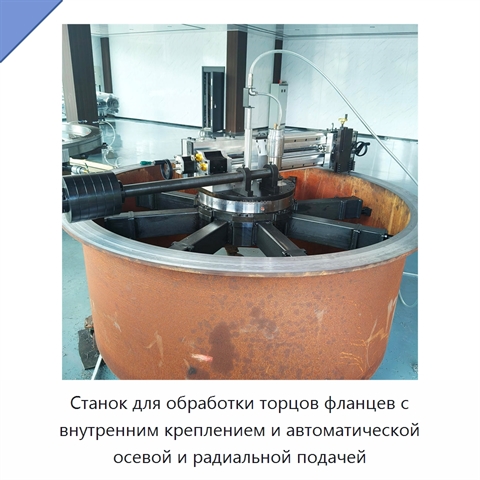

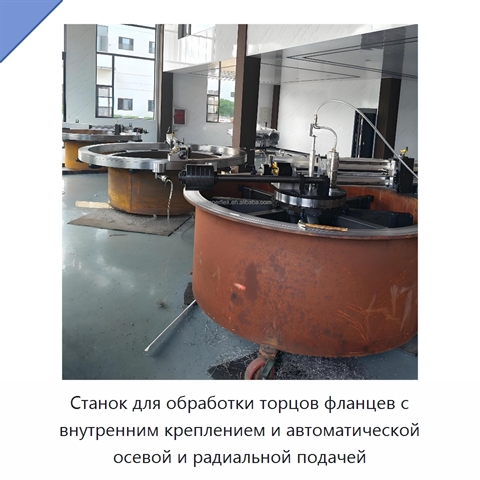

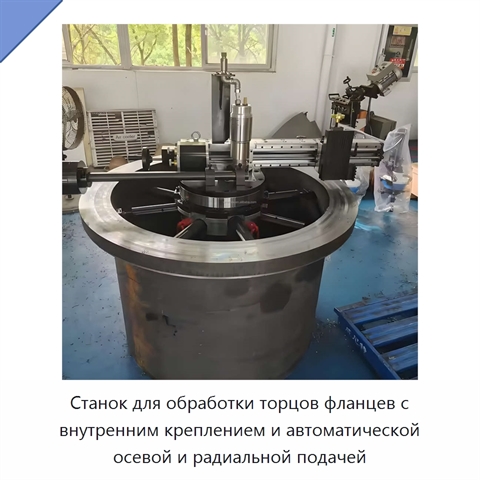

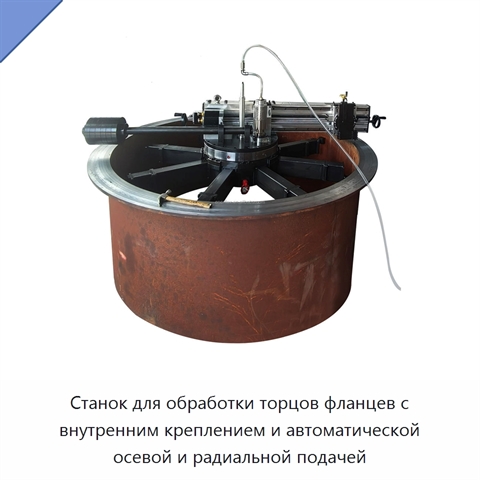

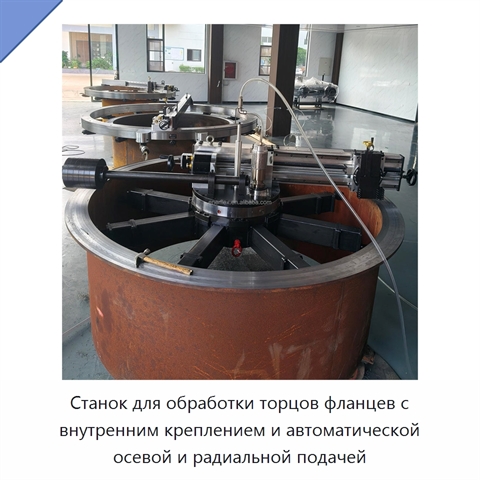

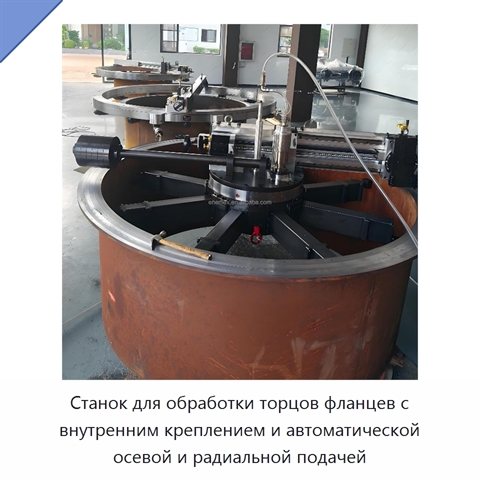

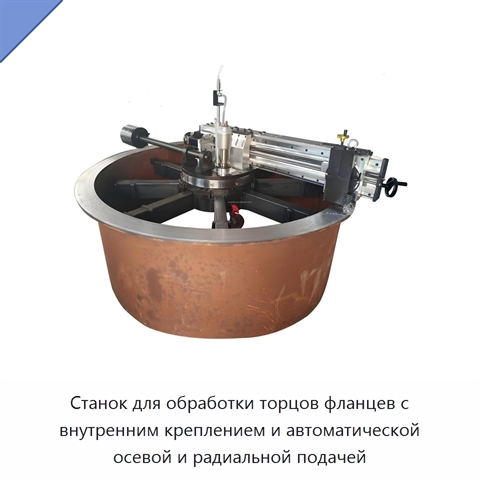

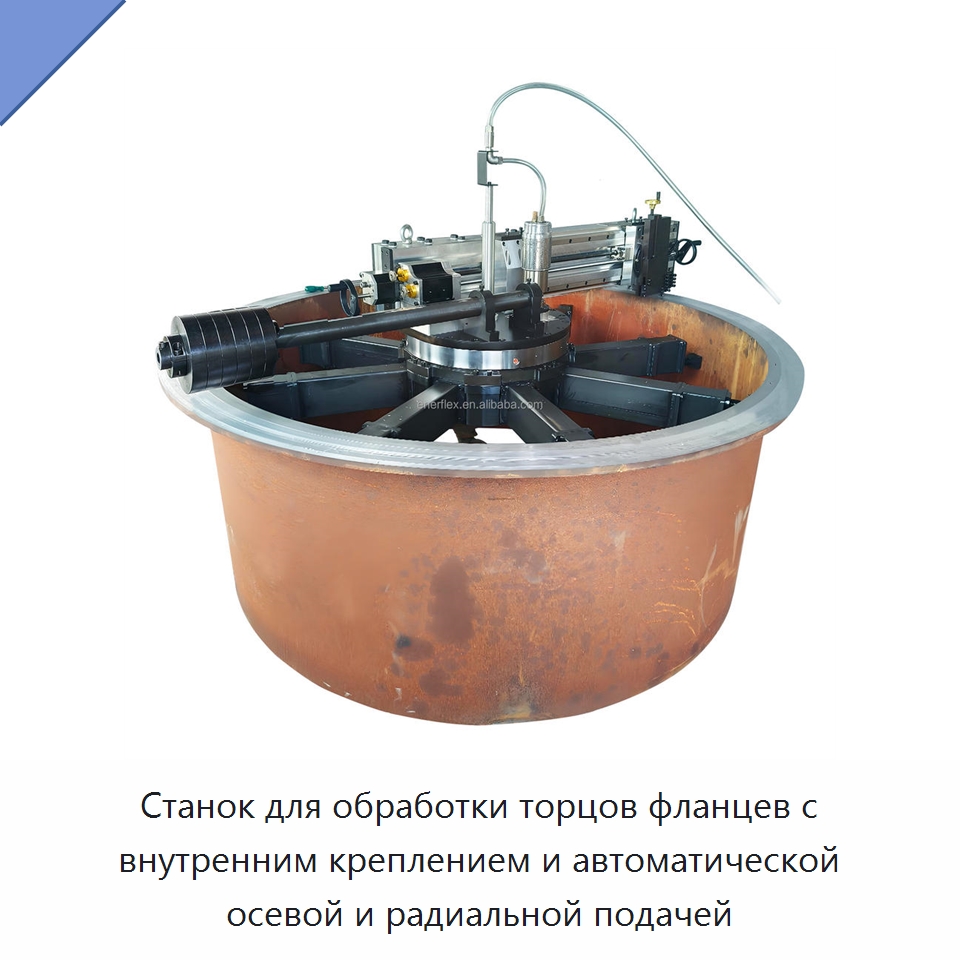

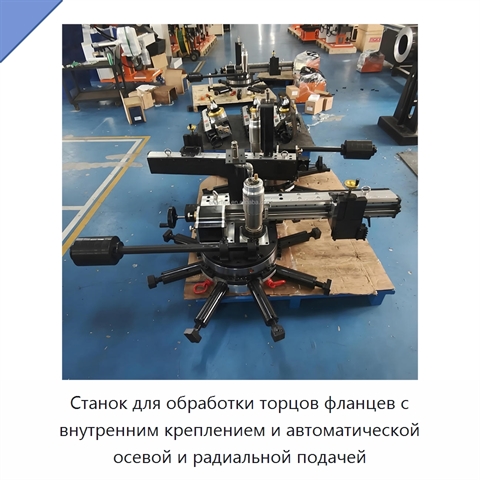

Станок для обработки торцов фланцев с внутренним креплением и автоматической осевой и радиальной подачей

Name: Станок для обработки торцов фланцев с внутренним креплением и автоматической осевой и радиальной подачей
SKU: 118-605

Станок для обработки торцов фланцев выполняет торцевание, обработку уплотнительных канавок, подготовку под сварку и растачивание фланцев труб, клапанов и насосов. Конструкция состоит из трёх основных частей и оснащена четырьмя зажимными опорами. Станок крепится изнутри обрабатываемого элемента и имеет малый рабочий радиус. Резцедержатель допускает поворот на ±360°, частота его вращения составляет 0–20 об/мин, а ход инструмента — 102 мм. Осевая и радиальная подача выполняется автоматически; маховик снабжён шкалой для регулирования подачи. Обработка возможна в горизонтальном, вертикальном, перевёрнутом и наклонном положениях. Станок формирует плоский торец, водяную линию, непрерывную канавку и канавку RT. Диапазоны зажима по наружному диаметру составляют 690–2200 мм и 500–1600 мм. Диапазон обработки торца фланца по наружному диаметру составляет 500–1650 мм, рабочий диапазон — 690–2000 мм. Компактная конструкция и небольшой вес упрощают переноску станка.

Наименование производителя

Manufacture Price Penumatic 690-2200mm External Card Flange Facing Machine High-Efficiency Equipment for Flange Processing, High-Efficiency Penumatic External Card Flange Facing Machine for Flange Processing Manufacture's Price Equipment, Manufacture Price High Efficiency Pneumatic Flange Facing Machine OD 500-1650mm Service Equipment

Задать вопрос Искать на Baidu

Какую задачу решает станок для обработки торцов фланцев

Станок для обработки торцов фланцев применяется для торцевания, выполнения уплотнительных канавок, подготовки под сварку и растачивания фланцев труб, клапанов и насосов.

Сварка металла

Характеристики ТМЮ-78(1Ф)

Модель (по базе 91Т)ТМЮ-78(1Ф)

Тип приводапневматический, пневматический

Тип сервисного оборудованиясистема вызова

Виды обработкиПлоский торец, водяная линия, непрерывная канавка, канавка RT, подготовка под сварку, растачивание

Диапазон зажима690–2200 мм

КонструкцияТри основные части, четыре зажимные опоры

ПодачаАвтоматическая осевая и радиальная подача; маховик со шкалой

Положения обработкиГоризонтальное, вертикальное, перевёрнутое, наклонное

Рабочий диапазон690–2000 мм

Способ крепленияВнутренний монтаж

Угол поворота резцедержателя±360°

Ход инструмента102 мм

Частота вращения резцедержателя0–20 об/мин
