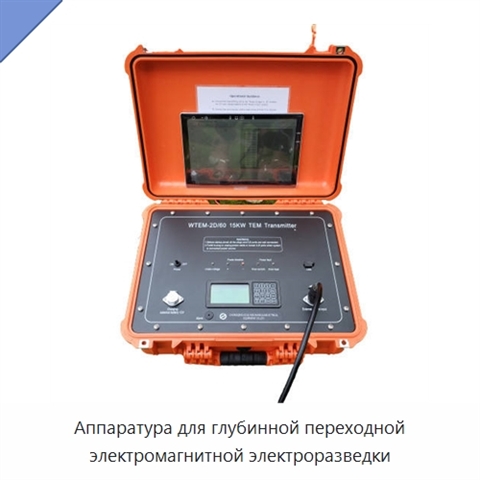

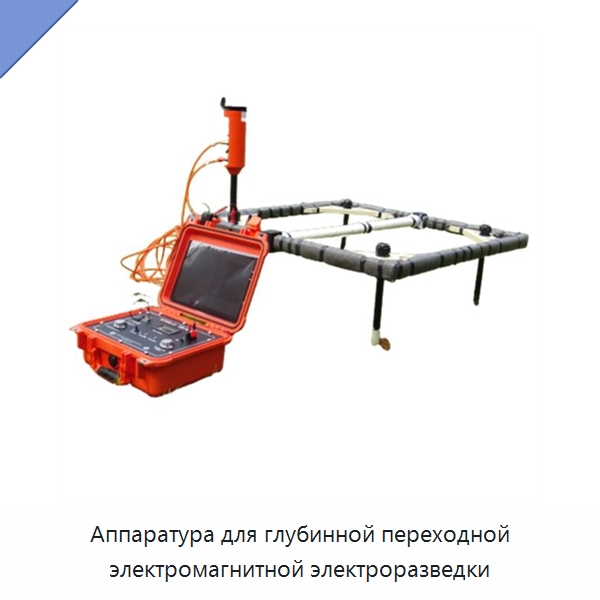

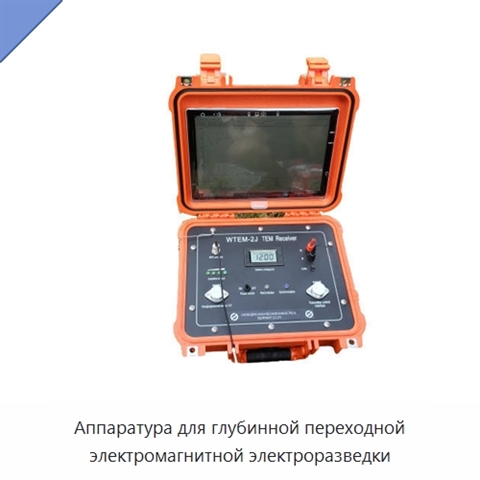

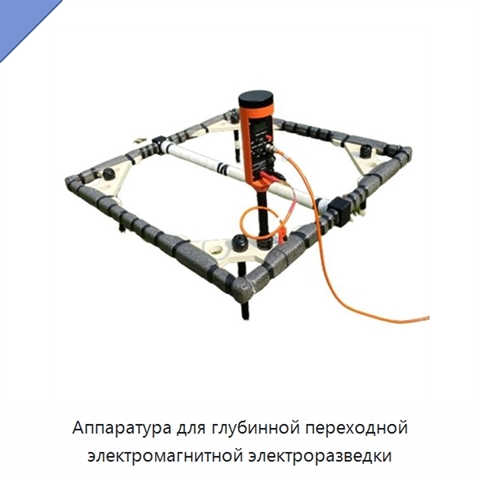

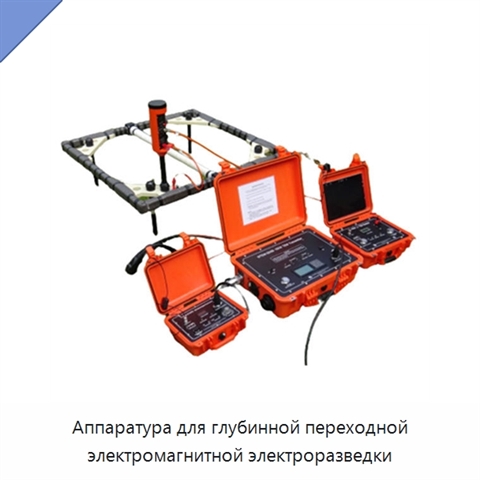

Аппаратура для глубинной переходной электромагнитной электроразведки

Аппаратура регистрирует переходное электромагнитное поле при работе с незаземлённой передающей петлёй или заземлённым линейным источником. Импульсное магнитное поле направляется в грунт, а в паузах между импульсами катушка или заземлённый электрод регистрирует вторичное наведённое вихретоковое поле подземной среды для определения её удельного сопротивления. Глубина исследования варьируется от десятков метров до более 1000 м и зависит от размера передающей петли, доступной мощности передатчика и уровня окружающих электромагнитных помех. Предусмотрен один канал с возможностью расширения до трёх каналов. Коэффициенты усиления предусилителя составляют 8 и 32, а основного усилителя — 1, 2, 4, 8, 16, 32, 64 и 128. Полоса пропускания составляет 0–50 кГц при фильтре с линейной фазой и 0–400 кГц в режиме полной полосы. Подавление помех промышленной частоты составляет не менее 80 дБ, разрядность — 16 бит, минимальный интервал дискретизации — 1 мкс, суммарная разность частот кварцевого генератора — не более 5 × 10⁻⁹. Доступны кабельная синхронизация и синхронизация с кварцевыми часами. Питание осуществляется от встроенной перезаряжаемой батареи 12 В или внешней батареи 12 В; время работы составляет не менее 10 ч. Карманный компьютер оснащён полноцветным экраном 320 × 240, флеш-памятью 64 МБ, картой памяти 1 ГБ, инфракрасным и последовательным портами и способен хранить данные не менее чем о 100000 точках измерений. Габариты составляют 340 × 295 × 152 мм, масса — 5,3 кг, рабочая температура — от −10 до +50 °С.
