Артикул: 181-640 Модель: ЮВЖ-71(1Х) Секция: Дополнительная

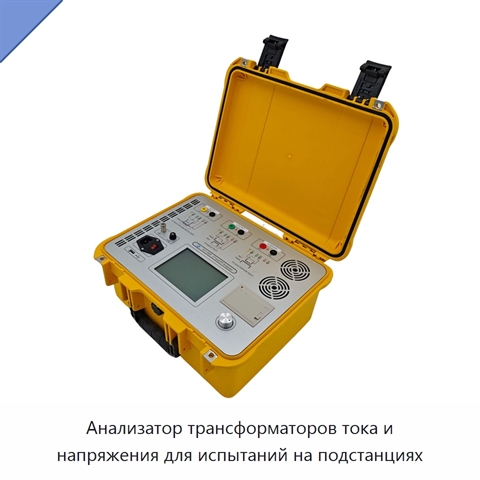

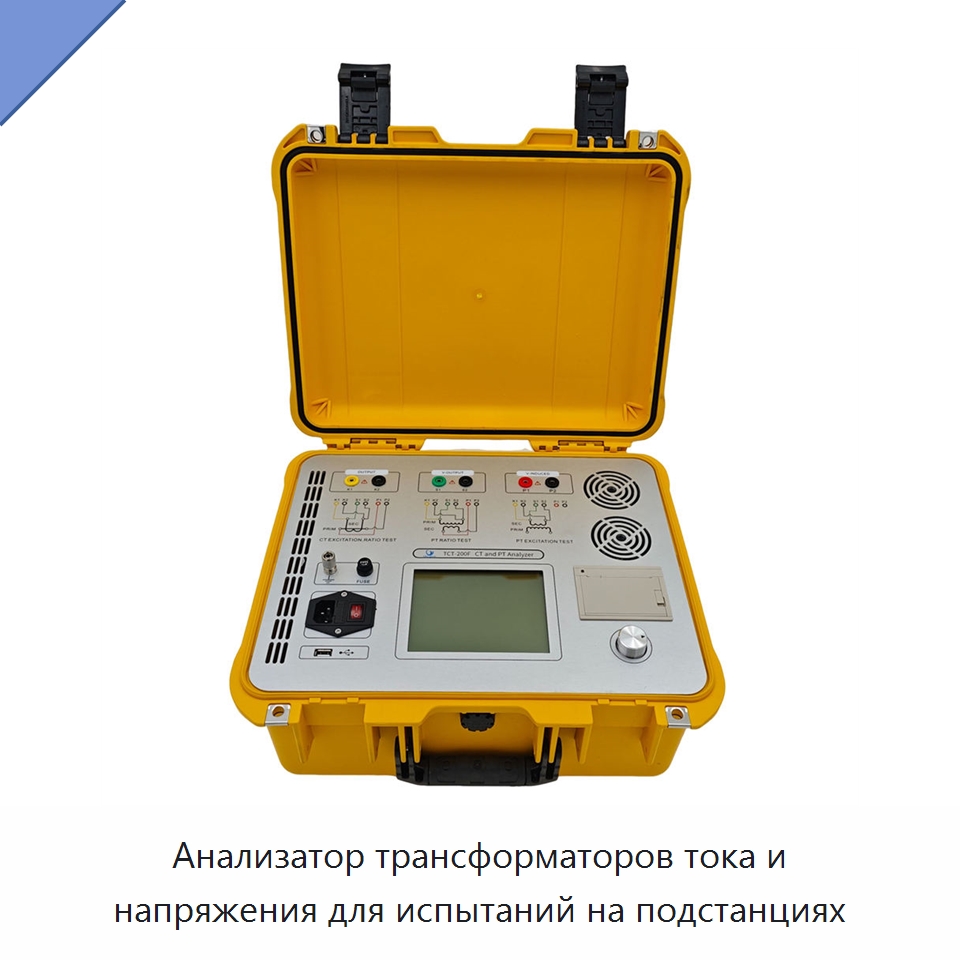

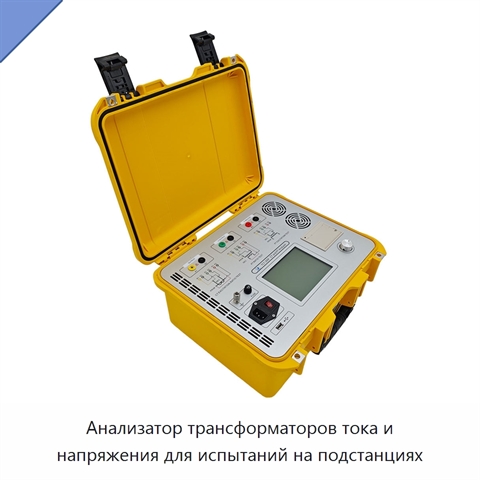

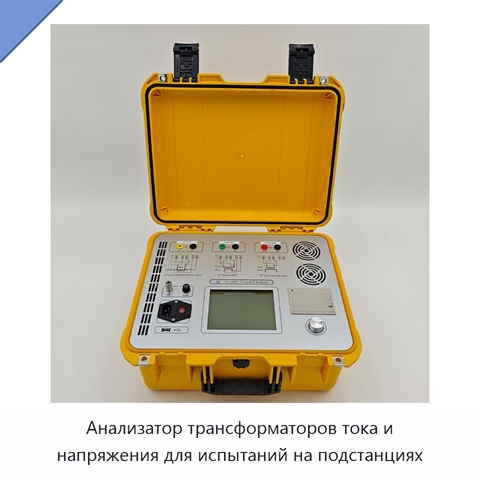

Анализатор трансформаторов тока и напряжения для испытаний на подстанциях

Система предназначена для испытаний трансформаторов тока и напряжения. Выходные параметры включают напряжение 0-180 В действующего значения и ток 12 А действующего значения. Диапазон коэффициента трансформации составляет 1-40000 при точности ±0,05%, фазовая точность равна ±0,5 мин, а точность измерения сопротивления постоянному току составляет 0,2% ± 2 мОм. Диапазон нагрузки находится в пределах 0-1000 ВА, точки перегиба трансформаторов тока определяются до 60 кВ. Система исследует характеристики возбуждения, оценивает составную погрешность, импеданс нагрузки и вторичную нагрузку на многоотношенческих трансформаторах тока и напряжения. Однокнопочный автоматический план выполняет проверки насыщения, полярности и сопротивления обмоток на всех ответвлениях многоотношенческих трансформаторов без перестановки измерительных проводов; продолжительность одного испытания составляет менее 1 минуты. Питание осуществляется от сети переменного тока 160-240 В с частотой 50/60 Гц. Габариты без измерительных кабелей составляют 410x340x195 мм. В комплект входят измерительные кабели, кабель заземления, зажимы и вставки U-образной формы. Система соответствует стандартам IEC 61869 и GB 61869, применяемым при приемочных испытаниях и оценке состояния трансформаторов тока и напряжения.
Наименование производителяTCT-200F CT PT Analyzer 60kV Kneepoint Ratio Burden IEC 61869 IEEE C57.13 CT PT Test System for Substation
Задать вопрос Искать на Baidu

Какую задачу решает анализатор трансформаторов тока и напряжения

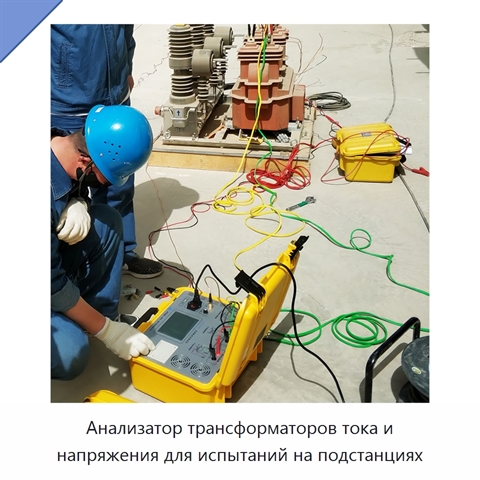

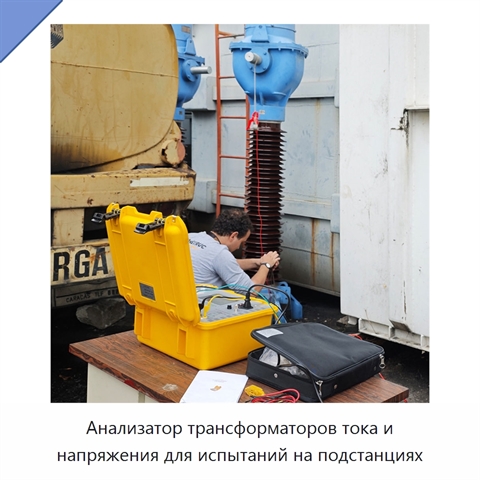

Анализатор трансформаторов тока и напряжения применяют на подстанциях для полевых испытаний, пусконаладочных работ и технического обслуживания оборудования.

Характеристики ЮВЖ-71(1Х)

Модель (по базе 91Т)ЮВЖ-71(1Х)
Масса4,75 кг
Анализатор трансформаторов тока и напряжения - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЮВЖ-71(1Х) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).

Информация проверена на актуальность: 30.09.26

Сведения о производителе и характеристиках актуальны.
